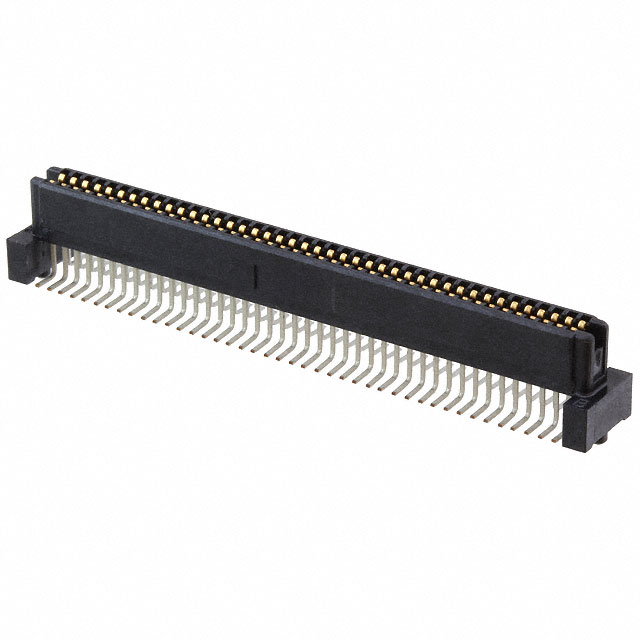

2-120603-2

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 1mm 2 84pin 11mm,12mm 7.37mm 1.27μm 金 贴片安装
供应商型号: Q-2-120603-2
供应商: 期货订购
标准整包数: 1800
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 2-120603-2

2-120603-2概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是泰科电子(TE Connectivity)生产的一种特定型号的插接件(Receptacle Ass'y),适用于1.0mm间距的FH连接器,符合IEEE 1386标准。这类连接器广泛应用于各类电子设备中,如通讯设备、计算机、工业自动化系统等,旨在提供可靠的数据传输和电力分配功能。

    技术参数


    - 接触材料:磷青铜
    - 接触电镀:镍底镀层,整个接触表面满足EIA-700AAAB行业规范的PL1性能要求;焊锡尾部采用锡铅镀层。
    - 接触电镀厚度:接触区域最小0.002mm亮锡铅(93-7);接触面最小0.00127mm金镀层,全部覆于最小0.00127mm镍镀层之上。
    - 外壳材料:高温热塑塑料,颜色为黑色。
    - 尺寸:不同规格的具体尺寸参见下表。
    - 组装:建议客户在PCB板上放置多个连接器时,咨询AMP工程。
    - 包装:按EIA-481标准,每个接插件包装在带装托盘上。
    - 焊接区:建议使用直径至少1.5mm的孔,如果使用A型插柱,并使用真空贴片设备。
    - 焊接长度:较短的焊锡区可以使用,但建议长度至少2.4mm以确保焊接效果。
    - 孔径:推荐孔径为7.37mm,允许公差±0.10mm。
    | 规格 | D | C | B | A | Stack Heights | Pos | Part No. |

    | 1 | 34.4 | 35.9 | 34.22 | 31 | 11,12 | 64 | 120603-1 |
    | 2 | 44.4 | 45.9 | 44.22 | 41 | 11,12 | 84 | 120603-2 |
    | 3 | 34.4 | 35.9 | 34.22 | 31 | 11,12 | 64 | 1-120603-1|
    | 4 | 44.4 | 45.9 | 44.22 | 41 | 11,12 | 84 | 1-120603-2|
    | 5 | 34.4 | 35.9 | 34.22 | 31 | 11,12 | 64 | 2-120603-1|
    | 6 | 44.4 | 45.9 | 44.22 | 41 | 11,12 | 84 | 2-120603-2|
    | 7 | 34.4 | 35.9 | 34.22 | 31 | 11,12 | 64 | 3-120603-1|
    | 8 | 44.4 | 45.9 | 44.22 | 41 | 11,12 | 84 | 3-120603-2|

    产品特点和优势


    这款1.0mm FH连接器具有如下优势:
    - 材料选择:使用磷青铜作为接触材料,并且有镍底镀层和锡铅镀层,保证了良好的导电性和耐腐蚀性。
    - 装配灵活性:可以安装在各种类型的PCB板上,并通过真空贴片设备进行装配。
    - 优异的电镀:接触电镀厚度和结构设计确保了长期稳定的连接性能。
    - 高可靠性:符合EIA-700AAAB行业规范的PL1性能要求,确保其在多种环境下均能稳定运行。

    应用案例和使用建议


    该连接器常用于需要高频信号传输和大电流传输的场合。例如,在电信基站中用于交换机之间的连接,或者在工业控制系统中用于控制柜内部的电气连接。对于安装这类连接器,建议严格按照EIA-700AAAB标准的建议进行操作,尤其是针对PCB板的设计和焊锡区域的设置。另外,为了确保最佳焊接效果,焊锡区的长度应保持在2.4mm以上。

    兼容性和支持


    该产品与其他标准PCB连接器具有良好的兼容性,适用于各种符合行业标准的PCB布局。泰科电子提供了详尽的技术文档和支持服务,用户可以在其官方网站或联系销售代表获取进一步的帮助。

    常见问题与解决方案


    - Q: 焊接时出现虚焊现象
    - A: 检查焊锡区是否符合2.4mm的最低要求,使用合适的温度和时间进行焊接。
    - Q: 连接器接触不良
    - A: 检查接触材料和电镀是否符合EIA-700AAAB规范的要求。
    - Q: 插入阻力过大
    - A: 确认接触表面是否有杂质或损伤,清洁并重新插入。

    总结和推荐


    总体而言,这款TE Connectivity的1.0mm FH连接器是一款性能卓越、稳定性高的产品,非常适合在需要高频率和大电流传输的应用环境中使用。对于需要在复杂电子设备中建立可靠连接的工程师来说,这是一个非常值得考虑的选择。基于其出色的性能和广泛的适用性,我们强烈推荐此款连接器产品。

2-120603-2参数

参数
接合堆叠高度 11mm,12mm
触头镀层厚度 1.27μm
类型 Outer Shroud Contacts,Receptacle
间距 1mm
排数 2
触头镀层
板上高度 7.37mm
针脚数 84pin
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
