YR1B11R3CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 11.3Ω ±0.1% 250mW ±15ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: J-AMP1-0352382
供应商: Chip1stop
标准整包数: 1
TE CONNECTIVITY 通孔电阻 YR1B11R3CC

YR1B11R3CC概述

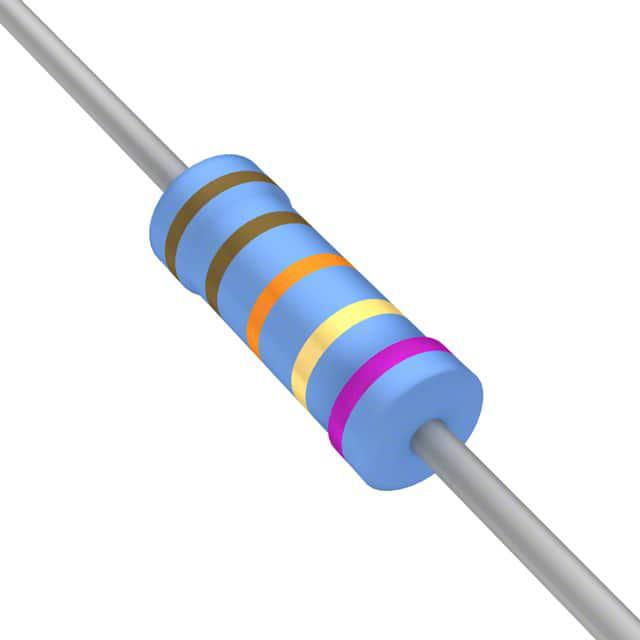

    精密金属膜固定电阻器 Type R系列

    产品简介


    精密金属膜固定电阻器 Type R系列是泰科电子公司(Tyco Electronics)的一款高精度电子元件,广泛应用于各种对稳定性要求较高的场合。这类电阻器以其高精度(最高可达0.1%)、低温度系数(最低可达±15 ppm/°C)和优异的负载稳定性著称。由于这些特性,Type R系列特别适用于需要长期稳定性的应用领域。

    技术参数


    以下是Type R系列的主要技术规格和性能参数:
    | 特性 | 描述 |
    | : | : |
    | 额定功率 @ 70 °C (W) | 0.125 / 0.25 / 0.5 |
    | 电阻范围 (欧姆) | 最小 51Ω1,10Ω,10Ω
    最大 511KΩ,1MΩ,1MΩ |
    | 允许偏差 (%) | 0.1 / 0.25 / 0.5 |
    | 温度系数 (ppm/°C) | ± 15 / ± 25 / ± 50 |
    | 限制元件电压 - 标称 (V) | 200 / 250 / 350 |
    | 最大过载电压 (V) | 400 / 500 / 700 |
    | 工作温度范围 (°C) | -65 至 +155 |
    | 绝缘电阻 (兆欧) | ≥ 10,000 |
    | 电压系数最大值 (ppm/V) | 5 |
    注:额定功率随温度变化的曲线见上图。

    产品特点和优势


    Type R系列精密金属膜固定电阻器的特点包括:
    - 高精度:允许偏差低至0.1%,满足高精度测量和控制需求。
    - 低温度系数:提供低至±15 ppm/°C的温度系数,保证在不同温度环境下具有稳定的阻值。
    - 优异的稳定性:金属膜材料在负载和恶劣环境下表现出色的稳定性,适合长期运行。
    - 低噪声:非常低的噪声电流和电压系数,减少信号干扰。
    - 适用广泛:特别适合需要长期稳定性的应用场合。

    应用案例和使用建议


    - 应用案例:Type R系列电阻器广泛应用于医疗设备、精密仪器仪表、通信设备等领域。例如,在高精度测试仪器中,它们可以确保精确的测量结果。
    - 使用建议:
    - 在选择具体型号时,根据应用所需的精度和温度系数来决定。例如,如果需要极高精度,可以选择YR1 B系列,其允许偏差为0.1%。
    - 注意工作环境温度,避免长时间工作在极端温度下,以免影响其稳定性。

    兼容性和支持


    Type R系列精密金属膜固定电阻器与市场上常见的自动插件设备和切割弯曲机器兼容,易于自动化生产过程中的处理。泰科电子公司提供了详细的技术支持文档和客户服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:在高温环境中使用时,电阻器的阻值发生变化。
    - 解决方案:检查是否超过额定温度范围,必要时使用更高温度等级的型号。
    2. 问题:阻值读数不准确。
    - 解决方案:确认使用正确的五色编码标准进行读数,必要时重新校准设备。
    3. 问题:电阻器过热。
    - 解决方案:检查是否超过最大允许功率,或者增加散热措施。

    总结和推荐


    Type R系列精密金属膜固定电阻器以其高精度、低温度系数和优异的稳定性,成为高精度应用的理想选择。该系列产品在市场上具有很强的竞争力,尤其适用于医疗设备、精密仪器和通信设备等需要长期稳定性的场合。推荐在需要高精度、长期稳定性的场合优先考虑Type R系列电阻器。

YR1B11R3CC参数

参数
电阻值 11.3Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

YR1B11R3CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B11R3CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B11R3CC YR1B11R3CC数据手册

YR1B11R3CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
