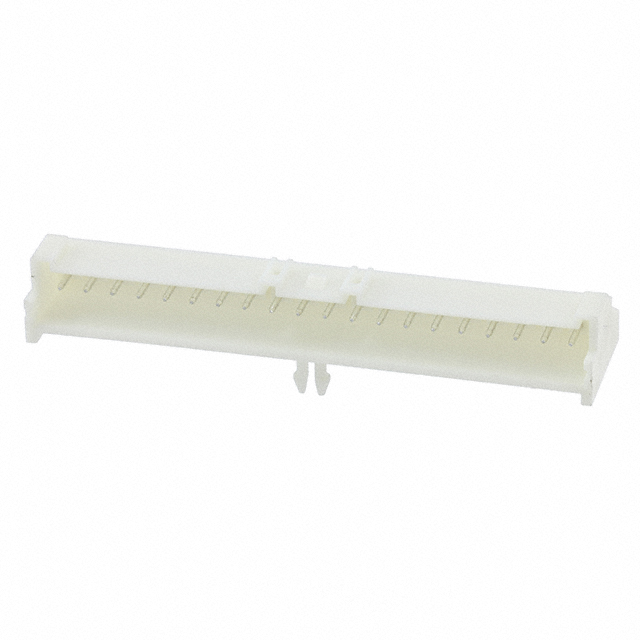

2-1744426-0

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 焊盘 20pin Nylon 4.2A 锡 白色 通孔安装 52.5mm(长度)*7.6mm(高度)
供应商型号: N-2-1744426-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 2-1744426-0

2-1744426-0概述

    Economy Power 2.5 Connectors: A Comprehensive Overview

    1. 产品简介


    Economy Power 2.5(EP 2.5)连接器是一款单排或双排压接连接器系统,基于2.5毫米(0.098英寸)中心线间距,提供了一种非常紧凑的解决方案。该系列连接器通过垂直和直角头、可选TPA保持器、线对线和线对板选项以及多种树脂材料(包括符合Glow Wire Test和UL 94 V-0标准的产品),为全面的互连解决方案提供了可能性。这些连接器特别适用于家庭电器、暖通空调(HVAC)和工业机械等领域,满足各种设计需求和挑战。

    2. 技术参数


    - 产品规格: 108-2418
    - 应用规格: 114-13315
    - 标准认证:
    - UL Recognized (美国和加拿大): E28476
    - VDE批准正在申请中
    - 材料:
    - 箱体:UL 94 V-0级尼龙(UL 94 V-0级PBT用于带包装在弹药盒上的头)
    - 触点:铜合金,镀锡
    - 可提供彩色箱体
    - 阻燃材料和UL 94 V-0选项可用
    - 电气规格:
    - 电压额定值: 250VAC
    - 电流额定值: 最大4.2A(单排)
    - 机械规格:
    - 位置数: 单排2到15个,线对线;单排2到20个,线对板;双排8到40个,所有类型
    - 导线尺寸: 0.13至0.56mm²(26至20 AWG)
    - 中心线间距: 2.5mm(0.098英寸)
    - 工作温度范围: -55至105°C

    3. 产品特点和优势


    - 独特的设计: 连接器终端采用非对称形状,确保只有正确方向才能插入。
    - 低插拔力: 可选的标准或低插拔力终端,减少插入力约60%。
    - 防松动润滑剂: 接触面采用防摩擦润滑剂,增加可靠性。
    - 多种配置: 提供垂直和直角头,有单排和双排配置。
    - 安全认证: 符合IEC/EN 60335-1第5版和UL 94 V-0标准,适用于家用电器和类似设备。

    4. 应用案例和使用建议


    EP 2.5连接器广泛应用于家用电器、暖通空调和工业机械中,特别适合于空间受限的设计。例如,在家庭电器中,这些连接器可以安装在电路板上,以提高系统的可靠性和耐用性。使用建议如下:
    - 选择合适的导线尺寸: 根据应用要求选择合适的导线尺寸,确保连接稳定可靠。
    - 正确安装: 使用正确的工具进行安装,确保连接器正确插入箱体腔中,避免错误操作导致故障。
    - 定期检查: 定期检查连接器的物理状态,确保没有磨损或损坏,必要时进行更换。

    5. 兼容性和支持


    EP 2.5连接器具有广泛的兼容性,可与其他类似产品互换使用,便于简单升级替换。制造商提供技术支持,包括售前咨询、应用工具和支持文档。如有需要,用户可联系TE销售代表获取更多信息或访问TE官网。

    6. 常见问题与解决方案


    - 问题1: 插入力过高
    - 解决方案: 更换为低插入力(LIF)终端,降低插入力。
    - 问题2: 连接不稳定
    - 解决方案: 检查连接器终端是否正确安装,确认没有错位或损坏。
    - 问题3: 不良接触
    - 解决方案: 使用接触面润滑剂,确保接触良好。

    7. 总结和推荐


    Economy Power 2.5连接器凭借其紧凑的设计、多功能配置和广泛的应用场景,成为市场上一款出色的互连解决方案。其高可靠性、易于安装和维护的特点使其成为家用电器和工业设备的理想选择。总体而言,强烈推荐使用这款连接器,以提升系统的整体性能和可靠性。

2-1744426-0参数

参数
针脚数 20pin
触头镀层 - 配接
类型 Friction Lock,Header
颜色 白色
端接 焊盘
额定电流 4.2A
外壳材料 Nylon
长*宽*高 52.5mm(长度)*7.6mm(高度)
安装方式 通孔安装
应用等级 工业级,照明级,通用级
零件状态 在售
包装方式 散装

2-1744426-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1744426-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 2-1744426-0 2-1744426-0数据手册

2-1744426-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.901 ¥ 7.6585
300+ $ 0.8549 ¥ 7.2667
600+ $ 0.8364 ¥ 7.1094
1200+ $ 0.816 ¥ 6.936
库存: 1600
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1148.77
