HD18-009

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY

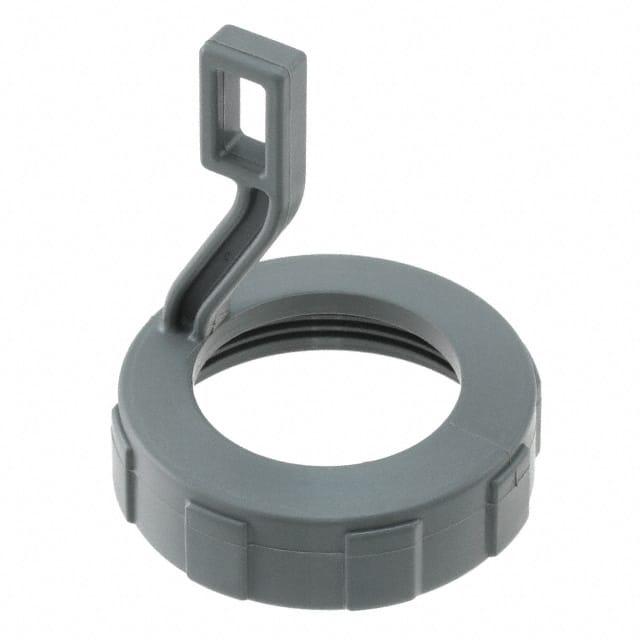

产品描述: 德驰 HD10 连接器尾盖可通过螺纹口安装到所有的螺纹式 HD10 连接器上。连接器尾盖适用于多种连接器结构,并且可适应宽范围的电缆直径。
供应商型号: JY-HD18-009
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD18-009

HD18-009概述

    DEUTSCH HD10 Backshell, PA66 技术手册概述

    1. 产品简介


    DEUTSCH HD10 Backshell 是一款专为严苛环境下工作的电子连接器配件设计的产品。主要应用于汽车、航空航天和工业自动化等领域,提供对连接器接口的额外保护和支持。产品类型属于背壳,由PA66材料制成,具有卓越的机械强度和耐热性。

    2. 技术参数


    - 工作温度范围: -55°C 至 125°C [-67°F 至 257°F]
    - 兼容电缆直径范围: 0mm 至 25.4mm [0in 至 1in]
    - 电缆出口角度: 180°
    - IP等级: IP6K9K
    - UL阻燃等级: UL 94V-0
    - 颜色: 灰色
    - 包装数量: 每包1个
    - 服务可操作性: 支持现场维护和修理

    3. 产品特点和优势


    - 材料耐用性: 采用PA66材料,具有高机械强度和耐高温性能,适用于极端环境条件。
    - 广泛的适用性: 能够匹配多种不同直径的电缆,提供灵活性和多功能性。
    - 高效防护: IP6K9K防护等级确保优异的防尘防水性能,保障内部电路安全。
    - UL认证: 通过UL 94V-0阻燃测试,保证产品在火灾等紧急情况下的安全性。
    - 便于安装和维护: 支持现场维护和修理,减少停机时间。

    4. 应用案例和使用建议


    - 汽车工业: 在发动机舱内,HD10 Backshell可以保护线束免受物理损伤和高温影响。
    - 航空航天: 在航空电子设备中,背壳的高性能保护确保信号传输的稳定性和可靠性。
    - 工业自动化: 在工厂环境中,背壳提供额外的抗振和抗冲击保护,延长使用寿命。
    使用建议:
    - 定期检查连接器和背壳的状态,确保其在最佳状态下运行。
    - 在极端环境下使用时,注意保持适当的通风和冷却措施,以防止过热。
    - 在组装过程中严格按照手册操作,确保正确连接和固定。

    5. 兼容性和支持


    - 兼容性: 适用于所有DEUTSCH HD10系列的连接器,能够与多种类型的线缆配合使用。
    - 支持和维护: 厂商提供技术支持和保修服务,用户可通过官方电话+1 800 522 6752获取帮助。

    6. 常见问题与解决方案


    - 问题1: 背壳在高温环境下出现裂纹。
    - 解决方案: 更换符合要求的工作温度范围的背壳,或者增加外部冷却措施。
    - 问题2: 连接器无法顺利安装。
    - 解决方案: 检查电缆直径是否符合要求,确认装配过程无误。
    - 问题3: 背壳安装后松动。
    - 解决方案: 重新安装并紧固背壳,确保其牢固固定。

    7. 总结和推荐


    DEUTSCH HD10 Backshell凭借其优良的材料、广泛的应用范围和高效的服务能力,在各种恶劣环境下表现出色。我们强烈推荐此产品用于需要可靠连接和保护的应用场合。对于寻求高性能背壳解决方案的客户来说,这无疑是一个理想的选择。

HD18-009参数

参数
排数 -
间距 -
针脚数 -
长*宽*高 46.99mm(长度)
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HD18-009厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD18-009数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD18-009 HD18-009数据手册

HD18-009封装设计

查看详情并下载
Symbol
Footprint
3D Model
