85-100G-4R

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 85 补偿型是一款外形小巧、与介质相容的压阻式硅压力传感器,采用 316L 不锈钢封装结构。
供应商型号: Q-85-100G-4R
供应商: 期货订购
标准整包数: 30

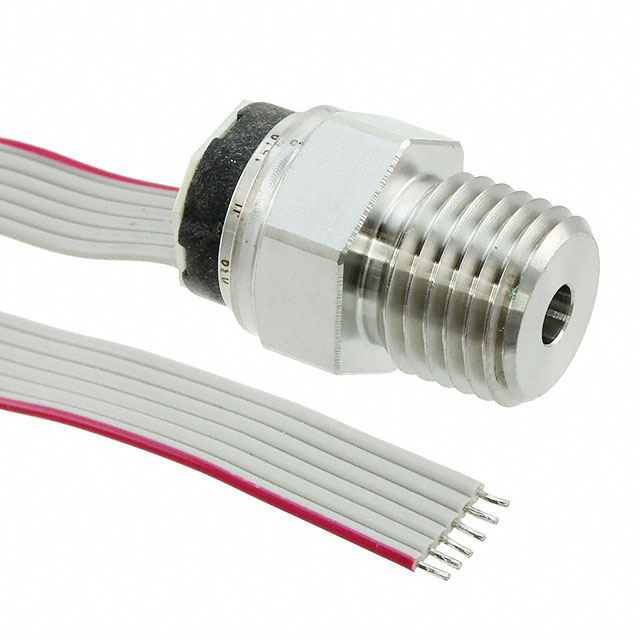

TE CONNECTIVITY 压力传感器 85-100G-4R

85-100G-4R概述

    高质量文章:100 PSIG 1/4-18 NPT压力传感器

    产品简介


    100 PSIG 1/4-18 NPT压力传感器是一款适用于多种工业应用的压力传感器。它属于介质隔离式压力传感器,具有mV输出信号类型。这款压力传感器主要应用于需要高精度测量的应用场景,如工厂自动化、机械制造、汽车工业以及过程控制等领域。

    技术参数


    - 型号: 85-100G-4R
    - 压力类型: 表压(Gauge)
    - 测量范围: 100 psi
    - 输出信号: 100 mV
    - 供电电流: 1.5 mA
    - 线性度误差: ±0.1%
    - 工作温度范围: -40°C至125°C (-40°F至257°F)
    - 压力过载能力: 3倍测量范围
    - 端口螺纹: 1/4-18 NPT (7/8 Hex)
    - 产品直径: 15.85 mm (0.624 in)
    - 产品高度: 9.3 mm (0.366 in)

    产品特点和优势


    - 高精度: ±0.1%的非线性误差,确保了高度精确的测量结果。
    - 宽温度范围: 能够在极端温度条件下稳定运行,适用于各种严苛环境。
    - 坚固设计: 线缆连接方式,便于安装和维护。
    - 兼容性强: 适用于多种工业标准接口,如1/4-18 NPT。
    - 环保认证: 符合多项国际环保标准,如欧盟RoHS、ELV及REACH指令。

    应用案例和使用建议


    这款压力传感器常用于工厂自动化系统中的压力监测,特别是在气体或液体管道的压力监控。例如,在油压控制系统中,这种传感器可以实时监测液压系统的压力变化,从而确保系统的稳定运行。
    使用建议:
    - 安装时应确保传感器完全插入到被测介质中,并且端口螺纹紧固以避免泄漏。
    - 在极端温度环境下使用时,注意检查传感器的工作状态,必要时采取保温措施。

    兼容性和支持


    - 兼容性: 该传感器与多种工业标准接口兼容,如1/4-18 NPT。
    - 支持和服务: 客户可通过电话+1 800 522 6752联系技术支持团队,获取全面的产品支持和维护服务。

    常见问题与解决方案


    - 问题: 传感器输出信号不稳定。
    - 解决方案: 检查电源电压是否稳定,并确认传感器是否正确连接。
    - 问题: 传感器无法正常读数。
    - 解决方案: 检查传感器是否正确安装,并确认被测介质的流量是否正常。
    - 问题: 输出信号误差大。
    - 解决方案: 重新校准传感器,或更换新的传感器以确保测量准确性。

    总结和推荐


    100 PSIG 1/4-18 NPT压力传感器以其高精度、宽温范围、坚固设计和环保认证等特性,在工业应用中表现出色。它不仅能够满足严苛的环境条件要求,还具有出色的稳定性和可靠性。对于需要高性能压力传感器的用户,这款产品是一个非常值得推荐的选择。如果您需要更进一步的技术支持,可随时联系制造商的技术支持团队。

85-100G-4R参数

参数
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.1%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 2.06843MPa
工作压力范围 689.48KPa
安装方式 导线安装
零件状态 在售
包装方式 盒装,管装

85-100G-4R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

85-100G-4R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 85-100G-4R 85-100G-4R数据手册
