4515DO-DS3BK005GP

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: MS4515DO 系列是陶瓷基板 PCB 安装式压力传感器,具有数字输出。这些传感器的压力范围为 2 至 30 英寸水柱 (inH20),并在补偿范围内以低于 1.0% 的总误差范围进行温度补偿。
供应商型号: 4515DO-DS3BK005GP
供应商: 国内现货
标准整包数: 30

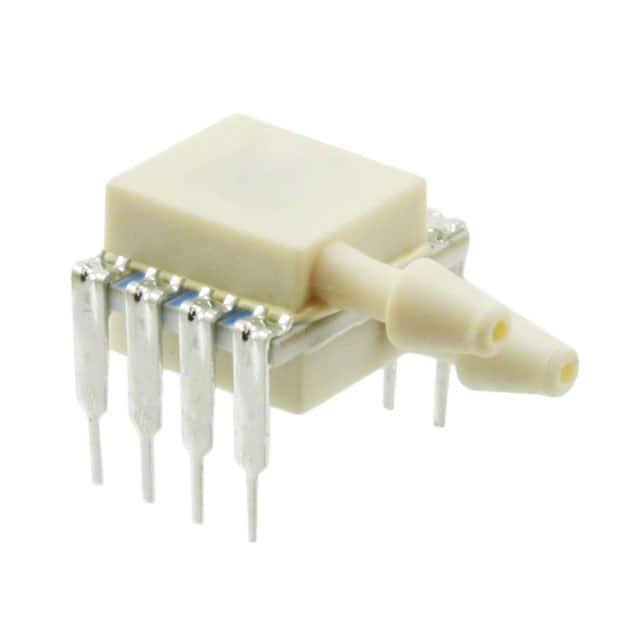

TE CONNECTIVITY 压力传感器 4515DO-DS3BK005GP

4515DO-DS3BK005GP概述

    # MS4515DO压力传感器技术手册解析

    产品简介


    基本介绍
    MS4515DO是TE Connectivity推出的一款高精度数字输出压力传感器,适用于需要精确测量微小压力变化的应用场景。它采用陶瓷基底设计,具有PCB贴装能力,支持英寸水柱(inches H2O)范围的压力检测。其核心特性包括I²C或SPI协议通信、差分与表压测量模式、温度补偿功能以及低功耗模式。
    主要功能
    - 压力检测范围:支持2至30英寸水柱的范围选择。
    - 通信接口:提供I²C和SPI两种通信方式。
    - 温度补偿:内置温度传感器,支持-10°C到+85°C的工作温度区间。
    - 数字输出:具备14位压力分辨率及11位温度分辨率。
    - 低功耗设计:可选配超低功耗模式(<1µA),适合便携式设备。
    应用领域
    - 医疗仪器:如呼吸机和监护仪。
    - 工业控制:用于空气流动/环境控制系统、气动控制。
    - 消防系统:消防气体喷射监测。
    - 环境测量:海拔高度及空速测定。
    - 其他:面板仪表、液体流量计等。

    技术参数


    以下为MS4515DO的技术规格摘要:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压 3.3或5.0 VDC |
    | 总误差带(TEB) | -1.0 | 1.0 %Span |
    | 温度精度 | 1.5 °C |
    | 长期稳定性 | ±0.5 %Span |
    | 起始时间为数据就绪 | 8.4 ms |
    | 压力更新时间 | 0.5 ms |
    | 工作温度范围 | -10 +85 | °C |
    此外,该传感器还具有出色的机械强度,能够承受高达300psi的过压条件,且其爆破压力根据型号不同可达10至20psi。

    产品特点和优势


    突出特点
    1. 小型化设计:紧凑的陶瓷封装便于嵌入各种空间受限的设计中。
    2. 高精度与可靠性:通过严格的温度补偿和校准流程确保全量程内的准确性。
    3. 灵活性强:支持多种压力范围(2-30inH2O)、多种端口配置(双侧口、单侧口、顶侧口、法兰安装)及供电电压(3.3V或5.0V)。
    4. 扩展选项:提供凝胶涂层(防腐蚀)与低功耗模式选择,满足特定需求。
    市场竞争力
    相比传统模拟输出压力传感器,MS4515DO显著减少了外部电路的需求,降低了系统的复杂度和成本;同时,其优异的抗干扰能力和宽温范围使其成为恶劣环境下使用的理想选择。

    应用案例和使用建议


    实际应用场景
    1. 医疗仪器:在呼吸机中监测呼气/吸气压力的变化以优化治疗效果。
    2. 环境监控:应用于机场气象站中测量大气压变化来计算飞行器的相对高度。
    3. 气动控制:作为机器人关节部位的压力感知单元,辅助实现精准动作控制。
    使用建议
    - 校准设置:初次使用前需按照说明书对传感器进行初始化和校准操作。
    - 电源滤波:为了减少噪声干扰,建议在供电引脚附近添加100nF去耦电容。
    - 热管理:若设备运行于极端温度环境中,请考虑增加散热措施或使用温控元件。

    兼容性和支持


    MS4515DO支持主流微控制器平台,包括但不限于Arduino、Raspberry Pi等开发板。制造商提供了丰富的配套资源,例如编程指南、连接图示以及API库文件下载链接。
    技术支持方面,TE Connectivity在全球范围内设有多个分支机构,客户可通过电话或电子邮件联系当地服务中心获取帮助。此外,官网还定期发布技术白皮书和技术论坛,方便用户交流经验并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 数据异常波动 | 检查周围电磁干扰源并增加屏蔽措施 |
    | 响应速度慢 | 确认时钟频率符合要求 |
    | 不稳定断线 | 核对连接线缆是否牢固接插到位 |

    总结和推荐


    综合评价
    MS4515DO是一款集高性能、多功能于一体的数字压力传感器,尤其适合需要低功耗、高集成度的应用场合。其广泛的应用范围和支持服务进一步增强了其市场竞争力。
    推荐结论
    对于追求精度与可靠性的工业或消费级产品设计而言,MS4515DO无疑是值得推荐的选择。然而,在使用过程中仍需关注具体应用环境下的特殊需求,并结合实际测试结果调整配置参数以达到最佳性能表现。

4515DO-DS3BK005GP参数

参数
精度 ±0.25%
输出类型 I²C
压力类型 排气式 计量
最大工作压力 68.95KPa
工作压力范围 1.25KPa
最大工作供电电压 3.3V(DC)
最小工作供电电压 2.7V
长*宽*高 17.4mm*12.4mm*7.2mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 托盘

4515DO-DS3BK005GP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4515DO-DS3BK005GP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 4515DO-DS3BK005GP 4515DO-DS3BK005GP数据手册

4515DO-DS3BK005GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
