33A-015D

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 差分 Wheatstone Bridge 103.42KPa 310.26KPa ±0.2% TO-8 通孔安装
供应商型号: W-33A-015D
供应商: 云汉优选
标准整包数: 1

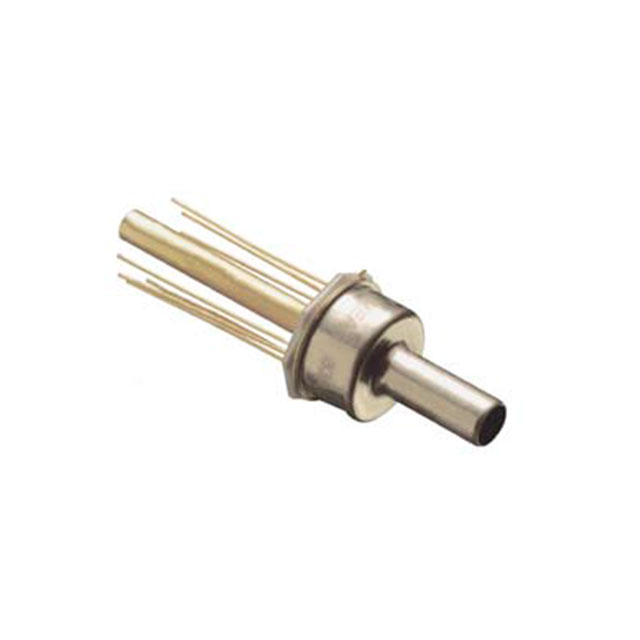

TE CONNECTIVITY 压力传感器 33A-015D

33A-015D概述


    产品简介


    本产品为压力传感器(型号23和33),属于PC板安装型压力传感器。该传感器的主要功能是测量0到1psi范围内的气压,输出信号为0-100mV。它的主要特点包括温度补偿、高精度和长期稳定性。这些传感器适用于医疗仪器、过程控制、工厂自动化、泄漏检测、空气速度测量和液位检测等多个领域。

    技术参数


    - 供电电流: 1.5mA(典型值)
    - 工作温度范围:
    - 补偿温度范围:0°C 至 50°C
    - 操作温度范围:-40°C 至 125°C
    - 存储温度范围:-50°C 至 150°C
    - 压力范围: 0至1psi
    - 零压力输出: -2mV至2mV
    - 压力非线性误差: ±0.3%满量程
    - 压力迟滞: ±0.05%满量程
    - 输入与输出电阻: 2500Ω 至 6000Ω
    - 温度误差:
    - 满量程温度误差: ±0.5%满量程(0°C至50°C相对于25°C)
    - 零点温度误差: ±0.5%满量程(0°C至50°C相对于25°C)
    - 热迟滞: ±0.1%满量程
    - 响应时间(10%至90%): 1.0ms
    - 输出噪声(10Hz至1kHz): 1.0μV峰峰值
    - 绝缘电阻(50V直流): 50MΩ
    - 长期稳定性(偏移与满量程): ±0.2%满量程
    - 过载压力: 10psi
    - 重量: 3克

    产品特点和优势


    - 温度补偿: 在0°C至50°C范围内提供温度补偿,确保传感器在不同温度下的性能稳定。
    - 高精度: 压力非线性误差仅为±0.3%,确保测量结果的高度准确。
    - 长期稳定性: 具有±0.2%满量程的长期稳定性,适合长时间连续使用。
    - 高可靠性: 固态设计确保长期可靠运行。
    - 易于集成: TO-8封装方便PC板安装,适用于各种设备。

    应用案例和使用建议


    应用案例
    - 医疗仪器: 在呼吸机和麻醉机中用于监测患者气道压力。
    - 过程控制: 在工业过程中监控气体压力,确保生产流程的稳定性和安全性。
    - 工厂自动化: 用于制造设备的压力监控,提高生产线效率。
    使用建议
    - 安装注意事项: 确保传感器正确安装,避免机械应力对传感器造成影响。
    - 温度补偿: 虽然已进行温度补偿,但在极端温度环境下仍需注意,可能需要额外的校准。
    - 信号处理: 使用外部差分放大器调整增益以实现±1%的敏感度互换性,确保信号传输的准确性。

    兼容性和支持


    该产品具有良好的兼容性,可与其他标准电子设备连接。厂商提供了详尽的技术支持和维护信息。客户可以通过官方渠道获得技术支持,包括技术文档、应用指南及故障排除指导。

    常见问题与解决方案


    问题1: 压力传感器在使用过程中出现读数不准确的情况。
    解决方案: 确认传感器是否正确安装并检查是否有外界干扰源。如果问题依旧存在,可以尝试重新校准传感器。
    问题2: 压力传感器读数受温度影响较大。
    解决方案: 确认是否在补偿温度范围内使用传感器。如果在极端温度下使用,考虑使用额外的温度补偿措施。
    问题3: 输出信号不稳定。
    解决方案: 检查传感器接线是否松动,确保正确的电源电压。若问题仍未解决,检查传感器是否受到电磁干扰。

    总结和推荐


    总体而言,该型号的压力传感器在医疗仪器、过程控制、工厂自动化等领域具有很高的应用价值。其温度补偿功能、高精度和长期稳定性使得它在多种环境下都能表现出色。因此,我们强烈推荐这款传感器给那些对高精度、高可靠性的压力测量有需求的应用场景。

33A-015D参数

参数
压力类型 差分
最大工作压力 310.26KPa
工作压力范围 103.42KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.2%
输出类型 Wheatstone Bridge
通用封装 TO-8
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

33A-015D厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

33A-015D数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 33A-015D 33A-015D数据手册

33A-015D封装设计

查看详情并下载
Symbol
Footprint
3D Model
