4425-001D

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 差分 Wheatstone Bridge 6.89KPa 12V 20V 20.68KPa ±0.25% DIP-6 通孔安装 21.2mm*14.7mm*7.7mm
供应商型号: W-4425-001D
供应商: 云汉优选
标准整包数: 1

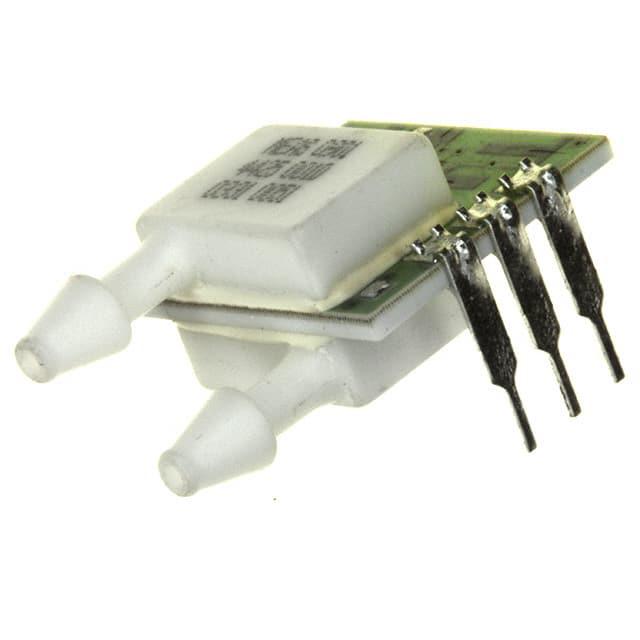

TE CONNECTIVITY 压力传感器 4425-001D

4425-001D概述

    MS4425 压力传感器技术手册

    产品简介


    MS4425 是一款适用于成本敏感型应用的压阻式硅压力传感器,封装形式为双列直插式(DIP),可在0至50°C范围内进行温度补偿。该传感器提供绝对压力、表压和差分压力三种型号,压力范围从0到1 psi到0到300 psi不等。该传感器适用于医疗仪器、高度及空速测量、过程控制、工厂自动化及泄漏检测等领域。

    技术参数


    - 输出电压:0-100 mV
    - 供电方式:电压激励
    - 压力类型:绝对压力、表压和差分压力
    - 温度范围:0°C至50°C(可通过激光修整电阻实现温度补偿)
    - 供电电压:12 V 至 20 V
    - 零点压力输出:±0.2 mV
    - 非线性度:±0.15% 满量程(表压和绝压),±0.25% 满量程(差压)
    - 输入电阻:5 kΩ 至 25 kΩ
    - 输出电阻:3500 Ω 至 6500 Ω
    - 温度误差:满量程 -1% 至 +0.3%
    - 长期稳定性:±0.1 mV(一周期间,常温常压下)
    - 过载压力:额定量程的3倍
    - 最大压力范围:绝对压力400 psi
    - 存储温度:-40°C 至 125°C
    - 湿度范围:0% 至 85% RH
    - 重量:3克

    产品特点和优势


    1. 高可靠性:采用固态技术设计,确保了长期稳定的性能。
    2. 宽温度范围:在-25°C至85°C的环境下仍能正常工作,保证了传感器的广泛适用性。
    3. 高精度:非线性度低,温度误差小,确保了传感器在不同条件下的精确测量。
    4. 易安装:1/8英寸卡口接头,方便连接3/32英寸内径的管子,特别适合垂直安装的场合。

    应用案例和使用建议


    - 医疗仪器:在医疗设备如血压计中,MS4425可以用于测量血压。使用时需注意避免传感器过载,定期校准以保持准确性。
    - 工业过程控制:在工业生产线上,通过监测管道中的压力变化来调整工艺流程。建议安装过程中合理布置电路板,以避免相互干扰。
    - 泄漏检测:在设备检测过程中,使用传感器监测微小的压力变化来判断是否存在泄漏现象。使用前应对系统进行压力校正,以减少误报。

    兼容性和支持


    - 兼容性:传感器与多种介质兼容,可用于非腐蚀性干燥气体的测量。
    - 技术支持:制造商提供详细的安装指导文档,用户可参考这些资料来正确安装和使用传感器。同时,客户也可以联系制造商获取更多技术支持。

    常见问题与解决方案


    - Q: 如何确定传感器的输出信号?
    A: 输出信号与施加的压力成比例关系。具体计算公式可以根据传感器的标称值推导出来。

    - Q: 如何提高传感器的温度补偿效果?
    A: 通过激光修整电阻的方式可以在一定的温度范围内改善温度补偿效果。但需要注意的是,在超出温度补偿范围的情况下,需要重新校准传感器。

    总结和推荐


    MS4425 压力传感器以其高精度、可靠性和广泛的应用范围成为市场上颇具竞争力的产品。特别是在成本敏感的应用环境中,该传感器具有明显的优势。如果你正在寻找一款能够满足高性能要求且价格适中的压力传感器,MS4425 是一个值得考虑的选择。

4425-001D参数

参数
压力类型 差分
最大工作压力 20.68KPa
工作压力范围 6.89KPa
最大工作供电电压 20V
最小工作供电电压 12V
精度 ±0.25%
输出类型 Wheatstone Bridge
长*宽*高 21.2mm*14.7mm*7.7mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 托盘

4425-001D厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4425-001D数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 4425-001D 4425-001D数据手册

4425-001D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 42.7816 ¥ 353.3518
13+ $ 41.58 ¥ 343.332
25+ $ 40.782 ¥ 336.7428
50+ $ 39.984 ¥ 330.1536
库存: 87
起订量: 9 增量: 1
交货地:
最小起订量为:7
合计: ¥ 2473.46
