86-015A-C

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 86 补偿型是一款外形小巧、与介质相容的压阻式硅压力传感器,采用 316L 不锈钢封装结构。
供应商型号: N-86-015A-C
供应商: 云汉优选
标准整包数: 1

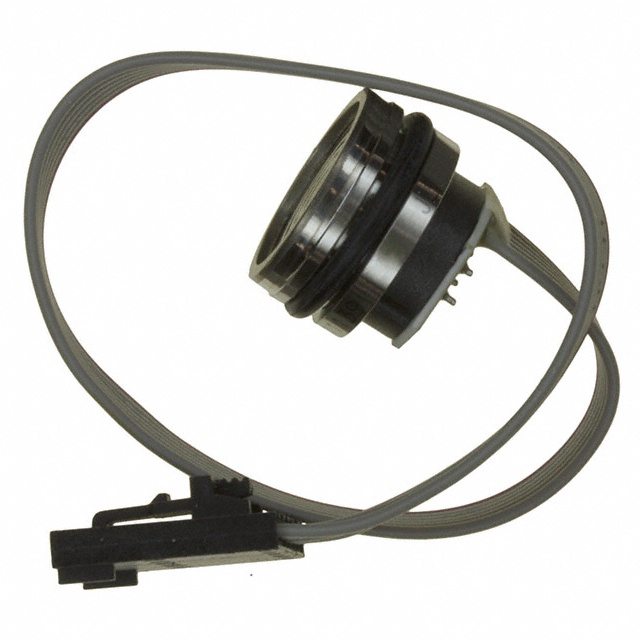

TE CONNECTIVITY 压力传感器 86-015A-C

86-015A-C概述

    # 86 补偿型压力传感器

    产品简介


    产品类型及主要功能
    86 补偿型压力传感器是一款由 316L 不锈钢制成的小型化膜片式压力传感器。它具备绝对压力和表压测量功能,适用于医疗仪器、过程控制、废水测量、真空气体测量以及压力变送器等领域。传感器通过激光切割电阻实现了温度补偿和偏移校正,确保其能够在 -40°C 到 +125°C 的宽温度范围内稳定运行。
    应用领域
    该传感器广泛应用于以下领域:
    - 医疗仪器
    - 过程控制
    - 污水及废水测量
    - 真空气体测量
    - 压力变送器
    - 储罐液位系统(房车及工业)

    技术参数


    性能参数
    - 供电电流:1.5mA
    - 环境温度:25°C(除非另有说明)
    - 输出范围:0 - 100mV
    - 压力范围:
    - 0 到 5 psi
    - 0 到 15 psi
    - 0 到 30 psi
    - 0 到 50 psi
    - 0 到 100 psi
    - 0 到 300 psi
    - 0 到 500 psi
    工作条件
    - 温度误差:±1.0%
    - 线性度误差:±0.2%
    - 重复性误差:±0.02%
    - 输入电阻:2.5kΩ 至 5.8kΩ
    - 输出电阻:4.0kΩ 至 7.0kΩ
    - 输出噪声:1.0μV p-p(10Hz 至 1KHz)
    - 响应时间:0.1ms
    - 过载压力:3 倍额定压力
    - 爆破压力:4 倍额定压力

    产品特点和优势


    特点
    - O形圈安装:方便快速安装和拆卸
    - 宽温范围:-40°C 到 +125°C,适应各种恶劣环境
    - 高可靠性:固态设计,耐久性强
    - 压力非线性度:±0.2%
    - 可调增益电阻:保证输出精度和互换性
    优势
    - 精确性:具有极高的压力测量精度
    - 稳定性:在宽温度范围内仍能保持稳定的输出
    - 耐腐蚀性:采用 316L 不锈钢材料,能够耐受多种腐蚀性介质

    应用案例和使用建议


    使用案例
    - 医用呼吸机:在高压环境下准确监测患者呼吸状态。
    - 环境监测系统:用于户外恶劣环境下的环境压力变化监测。
    使用建议
    - 安装:确保传感器正确安装在指定位置,避免受外界机械应力影响。
    - 校准:定期进行零点校准和满量程校准,以确保测量精度。
    - 防护措施:在极端环境下使用时,采取适当的防护措施以延长使用寿命。

    兼容性和支持


    兼容性
    - 介质兼容性:液体和气体均与 316/316L 不锈钢相兼容。
    - 参考端口兼容性:兼容硅、硼硅玻璃、金、氟硅橡胶以及 316/316L 不锈钢。
    支持服务
    制造商提供标准技术支持和售后服务,具体联系方式如下:
    - 北美:Tel: 800-522-6752, Email: customercare.frmt@te.com
    - 欧洲:Tel: 800-440-5100, Email: customercare.lcsb@te.com
    - 亚洲:Tel: 0400-820-6015, Email: customercare.shzn@te.com

    常见问题与解决方案


    1. Q:如何调节传感器输出?
    - A:通过调整外部差分放大器的增益设置电阻来实现输出调节。
    2. Q:传感器的最大过载压力是多少?
    - A:最大过载压力为 3 倍额定压力。
    3. Q:如何判断传感器已损坏?
    - A:如果测量值超出正常范围或出现不规则波动,可能是传感器已经损坏。

    总结和推荐


    综合评估
    86 补偿型压力传感器以其卓越的精度、稳定性和耐用性,在多个应用领域表现出色。特别是其在恶劣环境下的优异表现,使其成为工业、医疗和科研领域的理想选择。
    推荐结论
    总体而言,86 补偿型压力传感器凭借其优良的性能和广泛的适用性,是市场上一款极具竞争力的产品。强烈推荐使用此传感器,尤其适合对测量精度和长期稳定性要求较高的应用场景。

86-015A-C参数

参数
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 310.26KPa
工作压力范围 103.42KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.1%
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

86-015A-C厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

86-015A-C数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 86-015A-C 86-015A-C数据手册

86-015A-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 57.5898 ¥ 489.5133
5+ $ 55.002 ¥ 467.517
10+ $ 53.5092 ¥ 454.8282
库存: 13
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 979.02
