US381-000005-015PG

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 排气式 计量 Analog Current 103.42KPa 9V 30V 310.26KPa ±0.25% 导线安装
供应商型号: W-US381-000005-015PG
供应商: 云汉优选
标准整包数: 1

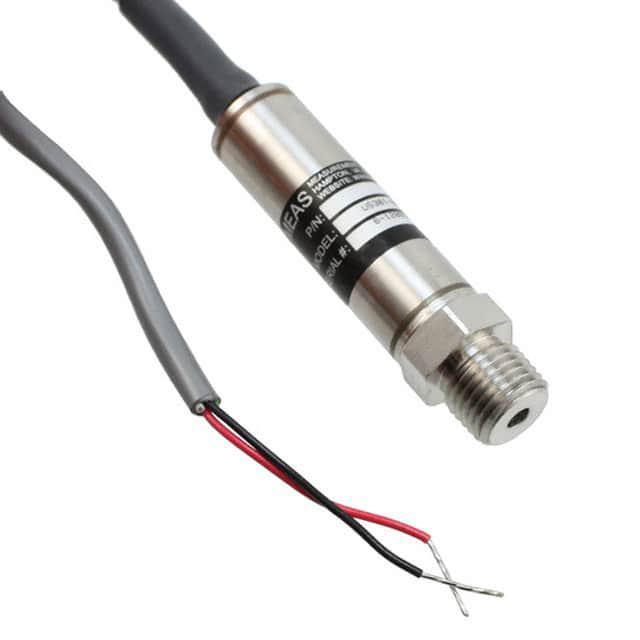

TE CONNECTIVITY 压力传感器 US381-000005-015PG

US381-000005-015PG概述

    US300压力传感器:技术手册解析

    产品简介


    US300系列压力传感器由Measurement Specialties公司设计制造,是低成本高精度的压力测量解决方案。此系列产品广泛应用于制冷和空调控制、压缩气体、过程控制和水压监测等领域。US300采用不锈钢隔离技术和超稳定技术,提供多种标准压力范围和电气输出,且具备紧凑的包装设计。

    技术参数


    - 精度:±0.1%
    - 操作温度范围:-40°C 至 +105°C
    - 隔离材料:100% 316L 不锈钢
    - 压力范围:0至0.15PSI到0至10KPSI不等
    - 电气输出:0至10mV/V、0.5至4.5V ratiometric、1至5V regulated、4至20mA电流环
    - 补偿温度范围:-20°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C

    产品特点和优势


    - 高精度:提供±0.1%的精确度,确保可靠的压力测量。
    - 宽温范围:可在极端环境下工作,适用于-40°C至+105°C的操作温度。
    - 不锈钢隔离:100%不锈钢316L隔离材料,提高耐用性和耐腐蚀性。
    - 多输出选择:提供多种标准输出方式,满足不同应用需求。
    - 低功耗设计:紧凑设计降低能源消耗,适合便携式和电池供电设备。
    - 超稳定技术:利用UltraStable™技术提供稳定性能,即使在宽温度范围内也能保持一致。

    应用案例和使用建议


    US300系列压力传感器在以下几个领域有着广泛应用:
    - 制冷和空调控制:可监测空调系统的运行状态,确保舒适性和效率。
    - 压缩气体:适用于气体容器的压力监控。
    - 过程控制:实时监测生产过程中的压力变化。
    - 水压监测:应用于管道系统中,确保供水系统的正常运作。
    使用建议:
    - 在恶劣环境下使用时,应注意保护传感器免受物理冲击和振动的影响。
    - 确保传感器正确接地以避免干扰。
    - 定期校准传感器以维持其准确度。

    兼容性和支持


    US300传感器可以与各种设备兼容,例如控制板、数据记录仪和其他自动化控制系统。Measurement Specialties公司提供详尽的技术支持和服务,包括产品选型指导、安装指南和故障排除指南。

    常见问题与解决方案


    - 问题:传感器在低温下无法正常工作。
    - 解决办法:检查传感器是否在-20°C至+85°C的补偿温度范围内使用。如果低于该范围,可能需要更换传感器或采取额外的温度保护措施。
    - 问题:传感器读数不稳定。
    - 解决办法:确保传感器安装稳固,避免震动和机械冲击。同时检查电源电压是否稳定。

    总结和推荐


    US300系列压力传感器以其高精度、宽温度范围、多样化输出选项和成本效益,成为众多应用领域的理想选择。其超稳定的性能使其适用于严苛环境下的长期使用。总体来说,强烈推荐在工业自动化、HVAC控制、过程控制和水压监测等领域使用US300系列压力传感器。

US381-000005-015PG参数

参数
最大工作供电电压 30V
最小工作供电电压 9V
精度 ±0.25%
输出类型 Analog Current
压力类型 排气式 计量
最大工作压力 310.26KPa
工作压力范围 103.42KPa
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 散装

US381-000005-015PG厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

US381-000005-015PG数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY US381-000005-015PG US381-000005-015PG数据手册

US381-000005-015PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 205.9452 ¥ 1718.1169
40+ $ 202.1314 ¥ 1669.491
库存: 5
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1718.11
直接购买
加入购物车
