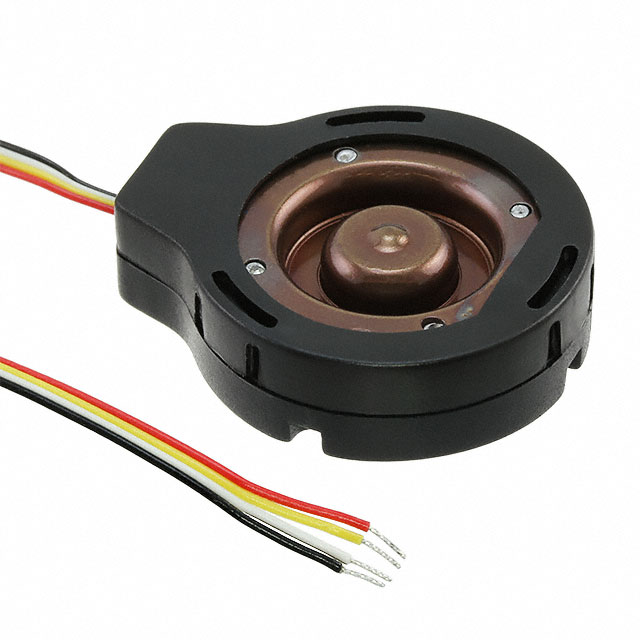

FX1901-0001-0100-L

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 应变式压力传感器 称重传感器, 45.4kg量程, 最高+50°C
供应商型号: 8937398
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 压力传感器 FX1901-0001-0100-L

FX1901-0001-0100-L概述


    产品简介


    FX1901 压缩式载荷传感器是一款专为OEM应用设计的小型化、低噪声、高可靠性的压缩载荷传感器。它主要应用于实验室、医院和消费产品等领域,如组装力测量、物理治疗设备、病人重量监测、手持工具力测量、正骨及健身设备、消耗品监控(复印机和自动售货机)以及家用电器的载荷监测(如洗衣机、干衣机、水重监测、脱水效率监测)等。该产品通过其创新的Microfused™技术,提供高过载能力、快速响应和近乎无限的循环寿命,使其成为“智能”消费和医疗产品的重要组成部分。

    技术参数


    - 供电电压: 5.0V
    - 工作温度范围: 0°C 到 50°C
    - 储存温度范围: -40°C 到 +85°C
    - 满量程输出:
    - 10 lbf 到 200 lbf 范围内:16 mV/V 至 24 mV/V
    - 200 lbf 范围:34.2 mV/V 至 37.8 mV/V
    - 零点偏移: -15 mV/V 至 15 mV/V
    - 非线性度: -1% 满量程至 +1% 满量程
    - 迟滞: -0.80% 满量程至 +0.80% 满量程
    - 热零点漂移: -0.05% 满量程/°C 至 +0.05% 满量程/°C
    - 热灵敏度漂移: -0.05% 满量程/°C 至 +0.05% 满量程/°C
    - 输入电阻: 2.4 kΩ 至 3.6 kΩ
    - 输出电阻: 1.76 kΩ 至 2.64 kΩ
    - 最大过载: 250% 满量程
    - 最大过载(200 lbf): 150% 满量程
    - 蠕变: 满量程的 0.5%
    - 零漂: 满量程的 0.5% 载荷
    - 零返回: -0.8% 满量程至 +0.8% 满量程
    - 湿度范围: 0% 至 90% RH
    - 形变: 额定负载下 0.05 mm
    - 绝缘电阻: 50 MΩ @ 500VDC
    - CE 认证
    - IEC61000-4-2 [4 kV/4 kV (Air/Contact)]
    - IEC61000-4-3 (3 V/m)
    - IEC55022 Class A

    产品特点和优势


    FX1901 具有多项独特的技术和优势,包括:
    - 小型化:紧凑的尺寸使其易于集成到各种设备中。
    - 低噪声:高精度输出,确保可靠的测量结果。
    - 高可靠性:适合长期稳定工作的应用场景。
    - 抗过载能力:最高可达满量程的250%,适用于多种工况。
    - 微伏级输出:20mV/V标称值,适用于需要高精度的场合。
    - 低形变:在额定负载下的形变为0.05mm,保证准确测量。
    - 快速响应:迅速完成测量和数据传输。
    - 几乎无限的循环寿命:满足高频率使用需求。

    应用案例和使用建议


    FX1901 在多个领域有着广泛的应用。例如,在医疗器械中用于患者体重监测和康复设备的力测量,可以帮助医疗专业人员准确评估患者的康复进度。在消费电子产品中,可以用于家电设备的载荷监测,提高家电的工作效率和安全性。此外,它也可以用于工业设备中对工具力的精确控制,提高生产效率。
    使用建议:
    - 确保传感器工作在规定的温度和湿度范围内,避免因外部环境影响导致测量误差。
    - 定期进行校准以保持测量精度,特别是在长时间使用后。
    - 注意防尘防潮措施,以防止灰尘和水分进入传感器内部造成损坏。

    兼容性和支持


    FX1901 具有良好的兼容性,可用于多种OEM应用,包括实验室、医院和消费产品。它符合CE认证标准,确保安全合规。厂商提供了详细的技术支持和售后服务,包括定制配置咨询和技术支持服务,帮助客户更好地利用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量结果不稳定 | 检查连接线路是否松动,重新校准传感器。 |
    | 输出信号异常 | 检查供电电压是否符合要求,更换新的传感器。 |
    | 温度变化引起测量偏差 | 确保传感器在推荐的工作温度范围内使用。 |

    总结和推荐


    综上所述,FX1901 压缩载荷传感器具有出色的性能和多项优势,尤其适用于医疗、消费电子产品和工业设备中。它不仅具备小巧轻便的特点,而且具有高可靠性、长寿命、低形变和快速响应等优势。因此,我们强烈推荐这款产品用于各类需要高精度载荷测量的应用场合。

FX1901-0001-0100-L参数

参数
输出类型 Voltage
压力类型 -
最大工作压力 -
工作压力范围 -
最大工作供电电压 -
最小工作供电电压 -
精度 ±1%
长*宽*高 29.5mm(宽度)*8mm(高度)
应用等级 商业级
零件状态 在售
包装方式 盒装

FX1901-0001-0100-L厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

FX1901-0001-0100-L数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY FX1901-0001-0100-L FX1901-0001-0100-L数据手册
