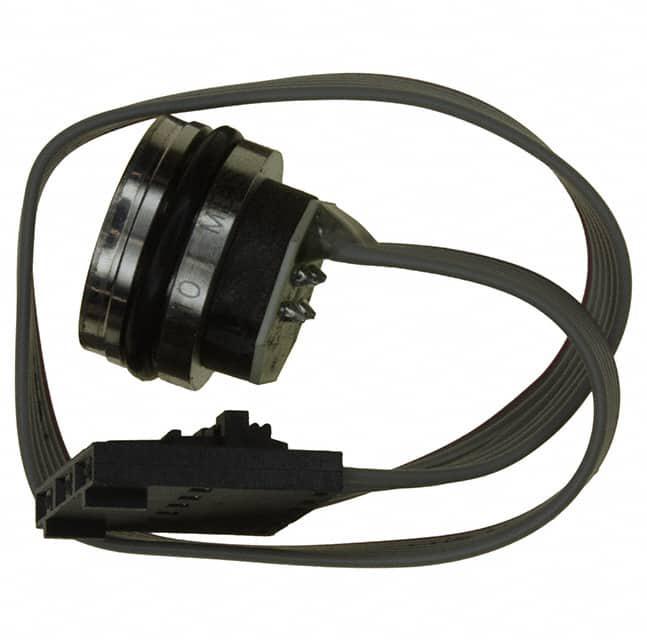

86-050G-C

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 86 补偿型是一款外形小巧、与介质相容的压阻式硅压力传感器,采用 316L 不锈钢封装结构。
供应商型号: MSP6862-ND
供应商: Digi-Key
标准整包数: 1

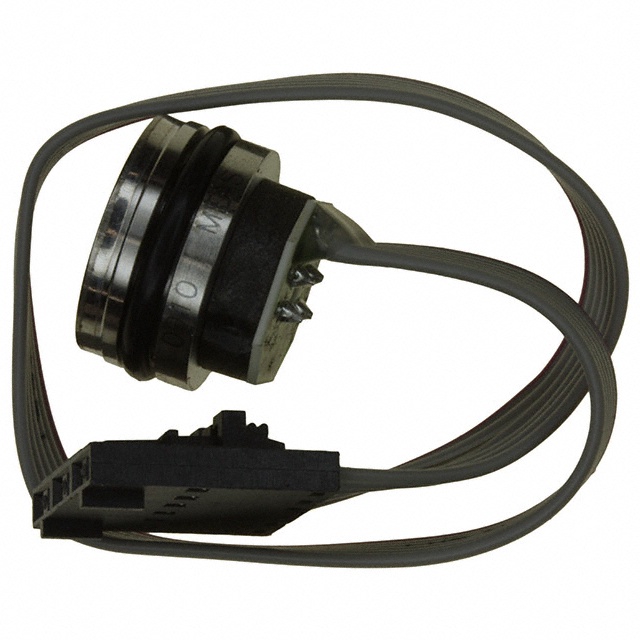

TE CONNECTIVITY 压力传感器 86-050G-C

86-050G-C概述

    电子元器件技术手册解析:86补偿型压力传感器

    产品简介


    86补偿型压力传感器是一款小型化设计的压力传感器,采用316L不锈钢材质封装,具有良好的介质兼容性。该传感器能够提供0到100mV的输出电压,适用于绝对压力和表压测量。它广泛应用于医疗仪器、过程控制、液态和气态介质测量、真空气体测量、压力变送器以及各种液位系统(包括房车和工业)中。

    技术参数


    - 供电电流:1.5mA
    - 环境温度:25°C(除非另有说明)
    - 标准范围:
    - 0到5 psi
    - 0到15 psi
    - 0到30 psi
    - 0到50 psi
    - 0到100 psi
    - 0到300 psi
    - 0到500 psi
    - 性能指标:
    - 压力非线性误差:±0.2%
    - 可互换压力:±1.0%
    - 输入电阻:2.5KΩ 至 6.5KΩ
    - 输出电阻:4.0KΩ 至 7.0KΩ
    - 温度误差 – 压力:-1.0% 至 1.0%
    - 温度误差 – 偏移:-1.5% 至 1.5%
    - 长期稳定性 – 压力:±0.10%/年
    - 长期稳定性 – 偏移:±0.25%/年
    - 供电电流:0.5mA 至 2.0mA
    - 输出负载电阻:5MΩ
    - 绝缘电阻(50V直流):50MΩ
    - 输出噪声(10Hz至1KHz):1.0µVp-p
    - 响应时间(10%至90%):0.1ms
    - 过载压力:3倍额定压力
    - 爆裂压力:4倍额定压力
    - 补偿温度范围:0°C至50°C / -20°C至+85°C
    - 工作温度范围:-40°C至+125°C
    - 存储温度范围:-50°C至+125°C

    产品特点和优势


    1. 小型化设计:紧凑型设计,适合在OEM应用中集成。
    2. 介质兼容性:传感器采用316L不锈钢材质,能够适应多种腐蚀性介质。
    3. 温度补偿:内置激光调阻器,用于温度补偿和偏移校正,确保传感器在不同环境温度下的精度。
    4. 高可靠性:固态结构设计,确保长期稳定性和可靠性。
    5. 可调节输出:通过外部差分放大器调整增益,确保互换性。

    应用案例和使用建议


    - 医疗仪器:例如呼吸机和监护仪,需要精确的压力测量,建议使用0到100 psi范围内的传感器。
    - 过程控制:在化工和制药行业中监测液体和气体压力,选择0到300 psi范围内的传感器。
    - 液态和气态介质测量:如水处理厂中的压力测量,建议使用0到50 psi范围内的传感器。
    使用建议:
    - 在极端温度环境下使用时,考虑额外的温度补偿措施。
    - 确保电源电压和负载电阻的稳定,避免信号失真。

    兼容性和支持


    - 兼容性:与硅、玻璃、金、氟硅橡胶以及316/316L不锈钢介质兼容。
    - 支持和服务:制造商提供标准销售条款和技术支持,包括长期内的稳定性和维修服务。

    常见问题与解决方案


    - 问题1:传感器输出不稳定
    - 解决办法:检查电源电压是否稳定,负载电阻是否匹配。
    - 问题2:温度误差大
    - 解决办法:确认传感器在规定的工作温度范围内使用,并进行必要的温度补偿设置。
    - 问题3:输出噪声大
    - 解决办法:检查输出电路是否受到电磁干扰,使用屏蔽电缆并提高电源滤波效果。

    总结和推荐


    86补偿型压力传感器是一款性能稳定、适应性强的小型化压力传感器,适用于多种工业和医疗应用场景。其具备优秀的温度补偿和介质兼容性,特别适合在恶劣环境中工作的设备。综合来看,强烈推荐这款产品,无论是对OEM厂商还是最终用户而言,都是一款值得信赖的选择。

86-050G-C参数

参数
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 1.03421MPa
工作压力范围 344.74KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.1%
安装方式 导线安装
零件状态 在售
包装方式 散装

86-050G-C厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

86-050G-C数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 86-050G-C 86-050G-C数据手册

86-050G-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
