325541009-00

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 绝对 SPI 1.4MPa 2.2V 3.6V 3MPa 贴片安装
供应商型号: 325541009-00
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 压力传感器 325541009-00

325541009-00概述

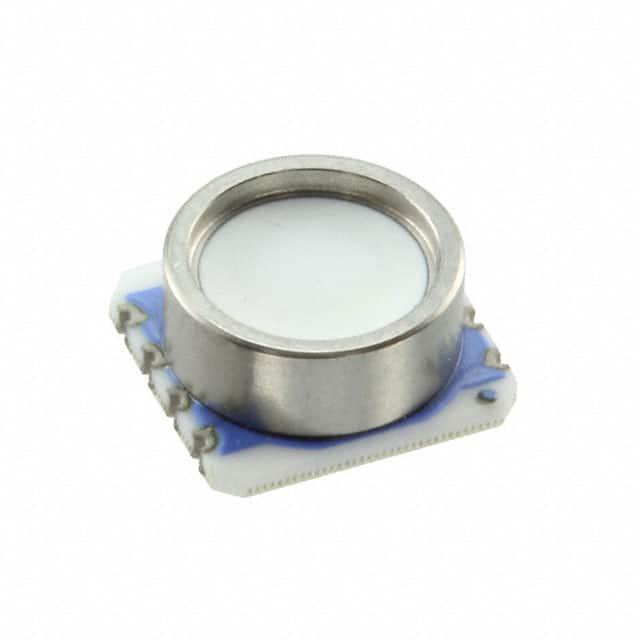

    MS5541C Miniature 14 Bar Module

    1. 产品简介


    MS5541C 是一款小型化的14巴(bar)压力传感器模块,是MS5535C系列的迷你版本。特别地,MS5541-HE是具备高耐久性的高耐压版,内部集成了高精度的压力传感器和改进型的16位微功耗传感器接口集成电路。MS5541C在外形尺寸上与MS54xx系列压力传感器兼容,采用抗磁抛光不锈钢环进行密封处理。传感器通过一个三线串行接口提供16位的压力和温度数据,易于与低功耗的4位微控制器集成。
    主要功能:
    - 绝对压力测量范围为0到14巴
    - 内置用于软件补偿的六个系数
    - 集成微型压力传感器,尺寸为6.2 x 6.4毫米
    - 16位模数转换器(ADC)
    - 三线串行接口
    - 32.768千赫系统时钟线
    - 低电压和低功耗
    应用领域:
    - 潜水电脑和手表
    - 移动式水深测量系统
    - 高耐久性版本适合于工业和海洋应用

    2. 技术参数


    以下是根据技术手册整理的技术规格、性能参数、支持的电气特性和工作环境信息:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 压力范围 | 0 | 14 | bar |
    | ADC分辨率 | 1.2 mbar |
    | 温度范围 | -40 | 85 | °C |
    | 电源电压 | 2.2 | 3.0 | 3.6 | V |
    | 平均电流 | 4 μA |
    | 备用模式电流 | 1 μA |
    | 转换时间 | 35 ms |
    | 长期稳定性 | 20 mbar/年 |

    3. 产品特点和优势


    特点和优势:
    - 高精度:提供16位ADC输出,确保高精度的压力和温度测量。
    - 抗干扰能力:改进的ESD敏感度至4kV,提高了可靠性。
    - 紧凑设计:微型封装(6.2 x 6.4毫米),适合空间受限的应用场合。
    - 多应用支持:适用于各种环境下的高精度测量,包括海洋和工业应用。

    4. 应用案例和使用建议


    应用案例:
    - 潜水设备:在潜水电脑和手表中实现精确的深度测量。
    - 移动水深测量系统:可用于海洋调查和水下机器人系统。
    使用建议:
    - 在设计电路时,确保电源稳定,并尽量减少噪声干扰。
    - 定期校准传感器以保持精度。
    - 注意环境温度的影响,可能需要进行温度补偿。

    5. 兼容性和支持


    - 兼容性:MS5541C 与多种低功耗微控制器兼容,可通过三线串行接口轻松集成。
    - 支持:制造商提供了详细的技术手册和应用程序笔记,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:传感器读数不稳定
    - 解决方法:检查电源电压是否稳定,并且确保数据线连接正确。

    - 问题2:长时间使用后精度下降
    - 解决方法:定期重新校准传感器,并确保遵循使用说明中的湿度控制要求。

    7. 总结和推荐


    总结:
    MS5541C是一款高精度、高性能的压力传感器模块,非常适合需要精确测量的应用场景,特别是在复杂和高要求的环境下。其小巧的设计和广泛的应用支持使其成为多种项目的理想选择。
    推荐:
    对于需要高精度压力和温度测量的应用,强烈推荐使用MS5541C模块。其优良的性能和广泛的兼容性使它成为市场的佼佼者。

325541009-00参数

参数
压力类型 绝对
最大工作压力 3MPa
工作压力范围 1.4MPa
最大工作供电电压 3.6V
最小工作供电电压 2.2V
精度 -
输出类型 SPI
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

325541009-00厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

325541009-00数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 325541009-00 325541009-00数据手册

325541009-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
