首页  >  产品百科  >  2-6609129-1

2-6609129-1

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 具有多个选项的薄型电源输入模块系列,在面板后方占用最小的深度。
供应商型号: N-2-6609129-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY EMI滤波器 2-6609129-1

2-6609129-1概述


    产品简介

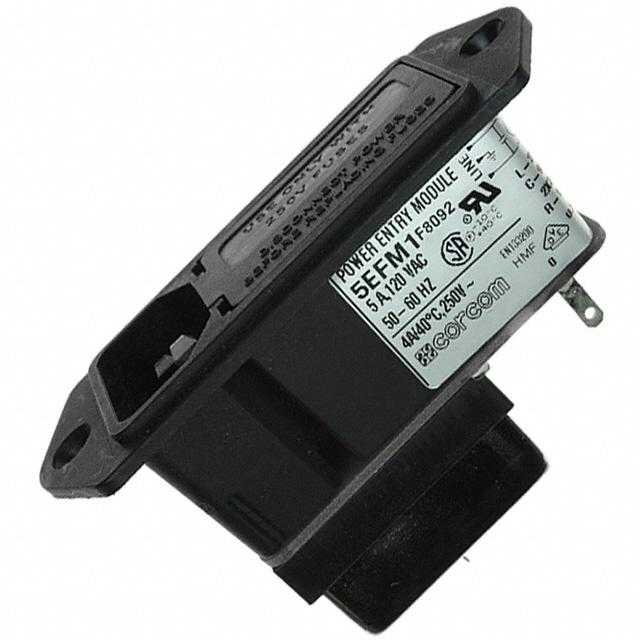

    M系列电源输入模块
    M系列电源输入模块属于细小型电源输入模块家族,具有多种选择配置。这些模块适用于广泛的应用场景,包括工业和医疗设备。M系列模块具备紧凑的设计,能够最大程度地减少安装深度,提供包括通用型、医用型、高性能和优质性能在内的不同滤波电路选项。

    技术参数


    | 参数 | 描述 |

    | 尺寸(单位:英寸/毫米) | 请参考手册中的详细尺寸信息 |
    | 电压选择位置 | 1或4个电压选择位置 |
    | 滤波类型 | H:医疗级基本双元素电路滤波器;F:通用双元素电路滤波器;X:高性能三元素差分电路滤波器;Z:优质性能三元素差分电路滤波器;V:非滤波型 |
    | 泄漏电流 | 在120VAC时:<0.5mA (F/M),<0.25mA (H),<0.30mA (X/Z);在250VAC时: <0.50mA (F/M),<0.50mA (H/X/Z) |
    | 额定电流 | 120VAC:3A、5A、6A;250VAC:3A模型:2A,5A模型:4A,6A开关型:5A,6A非开关型:6A |
    | 工作频率 | 50/60Hz |
    | 绝缘耐压 | 线对地:2250VDC;线对线:1450VDC;线对负载(开关关闭,非滤波):2500VAC |

    产品特点和优势


    M系列电源输入模块具备多项显著优势:
    - 多选型配置:不同型号适应不同需求,如医用型和高性能型号满足特殊需求。
    - 紧凑设计:占用空间小,适合狭小空间安装。
    - 灵活性高:可配置为多种输出电压,适应不同国家和地区的需求。
    - 高性能滤波:提供高级别的电磁干扰抑制,确保设备符合国际标准。

    应用案例和使用建议


    M系列模块广泛应用于多种设备中,例如:
    - 医疗设备:满足医疗设备严格的电磁兼容要求。
    - 数字通信设备:帮助其符合国际无线电干扰标准,如FCC Part 15J、Class B和EN55022 Level B。
    - 大功率电源:有效过滤高功率设备中的电磁噪声,提升设备性能和稳定性。
    使用建议:
    - 安装前检查:确保按照说明书正确接线并断电后再进行更换操作。
    - 定期检查:定期检查模块以确保性能稳定,并及时更换损坏部件。

    兼容性和支持


    M系列模块可以与其他标准电源连接设备兼容。Corcom公司提供全面的技术支持,包括但不限于:
    - 客户服务热线
    - 在线聊天支持
    - 安装指南和常见问题解答

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 更换保险丝时需要断电吗? | 是的,必须在更换保险丝前断开电源 |
    | 如何确认电压设置正确? | 参考手册中提供的电压选择步骤 |
    | 模块无法正常启动怎么办? | 检查是否有正确的电源输入,并确认滤波器是否正确连接|

    总结和推荐


    M系列电源输入模块凭借其多样的配置选项、紧凑的尺寸和出色的滤波性能,在多个应用领域中表现出色。特别是在医疗和数字通信领域,其优越的电磁兼容性和可靠性使其成为理想的选择。总体而言,我们强烈推荐这一系列的产品给需要高质量电源管理解决方案的用户。

2-6609129-1参数

参数
额定电压-DC -
截止频率 -
ESD保护 -
额定电流 5A
通道数 -
电容值 -
电阻 -
电感值 -
滤波器阶数 -
中心频率 -
电路技术 -
长*宽*高 86.1mm(长度)*57.15mm(高度)
安装方式 法兰安装

2-6609129-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-6609129-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 2-6609129-1 2-6609129-1数据手册

2-6609129-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 23.0868 ¥ 196.2378
12+ $ 22.0214 ¥ 187.1819
24+ $ 20.5734 ¥ 174.8739
库存: 32
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 981.18
