5767054-2

厂牌: TE CONNECTIVITY
产品描述: Center Strip Contacts,Receptacle 640μm 2 76pin 6.6mm,9mm,10.92mm,12.57mm,17.96mm,18.75mm,20mm,22.86mm 6mm 127nm 钯 贴片安装 38.1mm(长度)*6.91mm(高度)
供应商型号: N-5767054-2
供应商: 云汉优选
标准整包数: 14

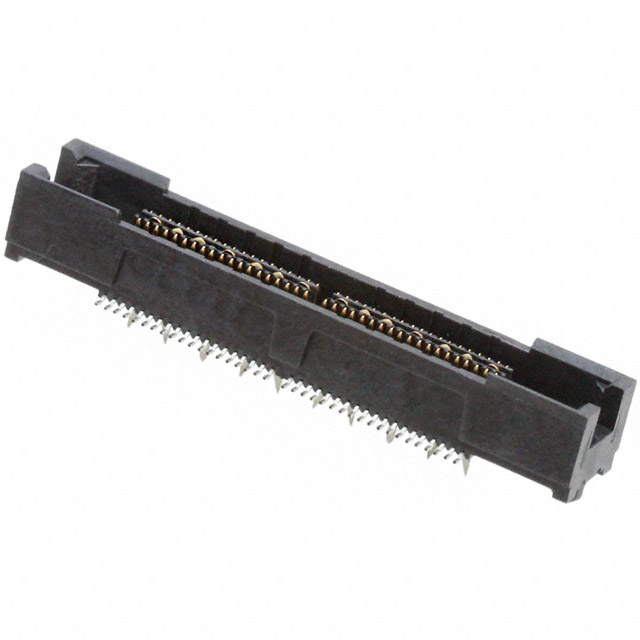

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5767054-2

5767054-2概述

    电子元器件技术手册:PCB Mount Receptacle, 垂直安装板对板连接器

    产品简介


    PCB Mount Receptacle(垂直安装板对板连接器)是一种用于电路板间连接的电子元器件。这类连接器设计用于提高信号传输的可靠性与稳定性,广泛应用于通讯设备、计算机主板、工业控制及医疗电子等领域。具体而言,本款连接器具有76个位置,每根位置线间距为0.64毫米,采用全屏蔽结构并带有金钯镍镀层。

    技术参数


    - 基本参数
    - 连接器系统:板对板
    - PCB安装方式:垂直安装
    - 安装孔中心距:0.64毫米
    - 位数:76
    - 连接器颜色:黑色
    - 电气特性
    - 绝缘电阻:2兆欧
    - 击穿电压(最大):500伏交流
    - 额定电压:30伏交流
    - 信号速率:10 Gb/s
    - 接触面镀层材料:金钯镍
    - 机械特性
    - 连接器长度:38.1毫米
    - 连接器高度:5.99毫米
    - 连接器宽度:6.9毫米
    - 阻抗:50欧姆
    - 工作温度范围:-55°C至125°C

    产品特点和优势


    此款垂直安装板对板连接器具有多个显著的优势,使其在市场上具备较强的竞争力:
    - 高密度:76位的高密度连接能够适应小型化趋势,满足现代电子设备的需求。
    - 屏蔽能力:采用全屏蔽结构设计,有效地降低了外部电磁干扰,提高了信号传输质量。
    - 接触镀层:选用金钯镍镀层确保长期使用的可靠性和低接触电阻。
    - 多用途:适用于各种高速信号传输场合,无论是通讯设备还是高端计算机系统均能胜任。

    应用案例和使用建议


    应用场景:广泛应用于通讯设备、服务器、工业自动化控制系统和医疗仪器设备中。例如,在一个数据中心交换机的设计中,需要在一块紧凑的电路板上集成大量信号接口。此时,垂直安装板对板连接器就能高效地提供所需的接口,同时节省空间。
    使用建议:
    1. 确保在安装前对电路板进行彻底清洁,以避免污染引起的不良接触。
    2. 在焊接过程中,控制焊接温度,避免过度焊接导致连接器损坏。
    3. 检查接插时是否有明显的力感,防止过度插拔造成的损伤。

    兼容性和支持


    这款连接器与多种标准规范兼容,包括CSA 1195944和UL E28476认证的产品。此外,制造商提供了详尽的技术支持和服务,如有任何疑问,可通过官方客服热线+1 800 522 6752联系,获得及时帮助。

    常见问题与解决方案


    - 问题:连接器无法稳定地保持插头。
    - 解决方案:检查是否存在装配错误或零件损伤,并按照手册重新装配或更换部件。

    - 问题:连接器表面出现氧化物。
    - 解决方案:清洁接点,必要时可重新镀锡或涂覆抗氧化剂。

    总结和推荐


    综上所述,此款垂直安装板对板连接器凭借其高密度设计、出色的屏蔽能力和卓越的电气性能,成为当前市场上极具竞争力的产品之一。它不仅适用于电信、工业控制和医疗设备领域,也适合个人电脑和其他消费电子产品。鉴于其多样化的功能和广泛的适用性,我们强烈推荐在您的下一个设计项目中使用这款连接器。

5767054-2参数

参数
板上高度 6mm
针脚数 76pin
接合堆叠高度 6.6mm,9mm,10.92mm,12.57mm,17.96mm,18.75mm,20mm,22.86mm
触头镀层厚度 127nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
长*宽*高 38.1mm(长度)*6.91mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

5767054-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5767054-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 5767054-2 5767054-2数据手册

5767054-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
14+ $ 27.3692 ¥ 232.6382
28+ $ 26.1311 ¥ 222.1144
42+ $ 25.4082 ¥ 215.9697
896+ $ 23.103 ¥ 196.3755
1050+ $ 20.4714 ¥ 174.0069
2562+ $ 17.544 ¥ 149.124
库存: 2825
起订量: 14 增量: 14
交货地:
最小起订量为:14
合计: ¥ 3256.93
