首页  >  产品百科  >  5-104186-1

5-104186-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 焊盘 4pin Thermoplastic (TP) 1A 金 黑色 通孔安装
供应商型号: N-5-104186-1
供应商: 云汉优选
标准整包数: 85

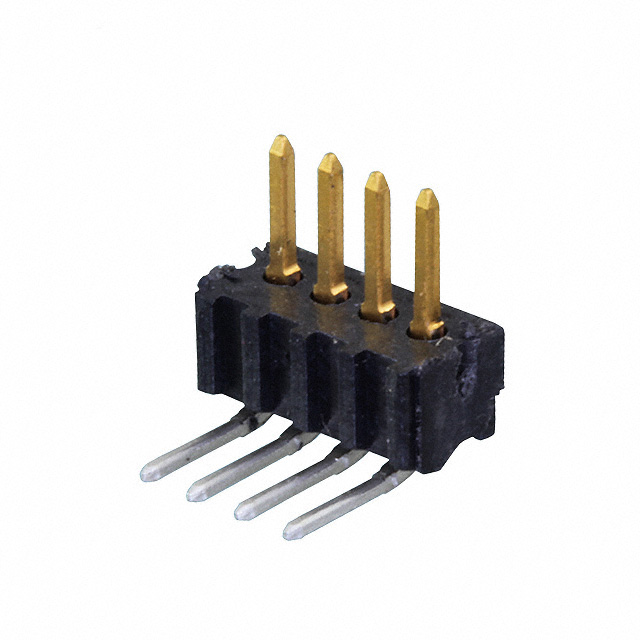

TE CONNECTIVITY 圆形连接器 5-104186-1

5-104186-1概述


    产品简介


    本电子元器件为TE Connectivity推出的PCB插座连接器,型号为5-104186-1。它属于AMP MODU系统50系列,具备右侧角直插安装方式,是板对板连接器,配备4个位置,中心线间距为1.27毫米(0.05英寸),金镀层,通过孔焊接。这种类型的连接器广泛应用于消费电子产品、工业自动化、通信设备等领域,确保电路间的稳定连接。

    技术参数


    - 外形尺寸及材料
    - 中心线(间距):1.27毫米(0.05英寸)
    - 尺寸(板厚):1.57毫米(0.062英寸)
    - 接触基材:铜合金
    - 接触镀层:金
    - 终端方法:通孔焊接
    - 外壳材料:液晶聚合物(LCP)

    - 电气特性
    - 工作电压:30伏交流电(VAC)
    - 最高耐压:500伏交流电(VAC)
    - 绝缘电阻:5000兆欧(MΩ)
    - 接触电流:3.6安培(A)
    - 机械特性
    - 工作温度范围:-65至105摄氏度(-85至221华氏度)
    - 包装数量:85
    - 包装方法:盒装和管装
    - 焊接工艺能力:波峰焊接,最高可达到260摄氏度

    产品特点和优势


    此款PCB插座连接器具有多项显著优势,包括但不限于:
    - 高可靠性:采用优质铜合金材料,接触基材及镀层保证了长期稳定的工作状态。
    - 宽温范围适应性:可在极端环境下使用,适合工业自动化和户外应用。
    - 高绝缘性:绝缘电阻高达5000兆欧,能够有效防止短路现象的发生。
    - 高电流承载能力:最大电流承载量为3.6安培,适用于多种高功率设备。
    - 低成本高效性:相比同类产品具有更高的性价比,且易于维护和管理。

    应用案例和使用建议


    使用场景
    该连接器常用于小型电器、智能设备、汽车电子系统、工业控制装置等领域。例如,在一个智能穿戴设备项目中,为了保证设备内部多个模块间的信号传输质量,选择使用该连接器进行电路之间的连接,结果发现设备信号传输稳定、可靠。
    使用建议
    1. 正确焊接:务必严格按照制造商的指导说明进行焊接,避免过热导致产品损坏。
    2. 合理布线:在设计时注意各组件间连线布局,尽量减少干扰,提高信号传输效率。
    3. 定期检查:对连接器进行定期检查和维护,确保其始终保持良好的工作状态。

    兼容性和支持


    该连接器已通过CSA和UL认证,并符合REACH、RoHS标准,证明其环保合规性。同时,TE公司提供了详尽的技术文档和在线技术支持,包括产品规格书、设计指南等,帮助客户解决使用过程中的各类问题。

    常见问题与解决方案


    1. 接触不良
    - 原因:可能是因为焊接不完全或者焊接过程中受到冲击。
    - 解决方案:重新焊接,确保焊点无虚焊;避免对成品进行过度物理冲击。
    2. 工作温度超出规定范围
    - 原因:长时间处于超出正常工作温度范围内。
    - 解决方案:将设备放置于适宜温度环境中运行;增加散热措施,如加装散热片等。
    3. 产品损坏
    - 原因:可能是由于运输过程中的震动或跌落造成的物理损伤。
    - 解决方案:在运输过程中加强防护措施;若发现外观损伤,请立即停止使用并联系售后服务。

    总结和推荐


    综上所述,这款5-104186-1 PCB插座连接器凭借其优秀的性能、稳定的电气特性及广泛的适用范围,在众多应用场景中表现出色。无论是从耐用性还是成本效益来看,都是市场上同类产品中的佼佼者。我们强烈推荐您在各类电子设备中选用此款连接器以实现更可靠的连接和更佳的用户体验。

5-104186-1参数

参数
端接 焊盘
额定电流 1A
外壳材料 Thermoplastic (TP)
针脚数 4pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

5-104186-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104186-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 5-104186-1 5-104186-1数据手册

5-104186-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
85+ $ 1.7172 ¥ 14.5962
340+ $ 1.6377 ¥ 13.9205
510+ $ 1.5912 ¥ 13.5252
库存: 568
起订量: 85 增量: 85
交货地:
最小起订量为:85
合计: ¥ 1240.67
直接购买
加入购物车
