ER74R68JT

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 680mΩ ±5% 3W ±200ppm/℃ 插件 导线安装 13.5mm(长度)
供应商型号: Q-ER74R68JT
供应商: 期货订购
标准整包数: 1000

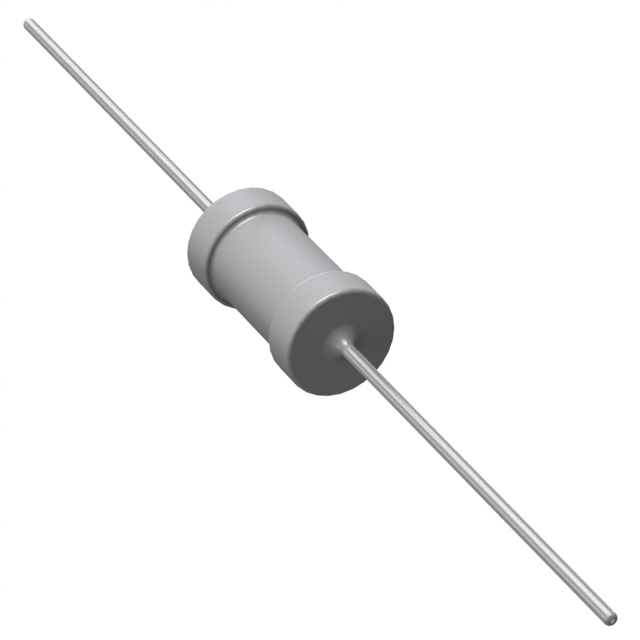

TE CONNECTIVITY 通孔电阻 ER74R68JT

ER74R68JT概述

    高功率硅涂层电阻器——ER/ERV系列技术手册解析
    本文将对Tyco Electronics公司生产的ER/ERV系列高功率硅涂层电阻器进行全面的技术手册解析。该系列电阻器具有多种型号和特点,适用于各种工业、控制、医疗和消费类应用。

    1. 产品简介


    产品类型:ER/ERV系列是硅涂层的高功率电阻器。
    主要功能:具备高功率耗散能力,耐多种溶剂,具备特殊的脉冲处理能力和垂直安装样式。
    应用领域:广泛应用于工业、控制、医疗和消费类电子产品中,尤其适合需要高性能和耐用性的场合。

    2. 技术参数


    | 参数 | ER74 | ER58 | ER16 | ER17 | ERV74 | ERV58 | ERV16 |

    | 功率等级(W)@ 40°C | 3 | 7 | 11 | 14 | 3 | 7 | 11 |
    | 功率等级(W)@ 70°C | 2.5 | 6 | 9 | 12 | 1.5 | 3 | 5 |
    | 电阻范围 | 0.3Ω~10KΩ | 0.5Ω~20KΩ | 1.3Ω~68KΩ | 20Ω~100KΩ | 10Ω~3.9KΩ | 10Ω~6.8KΩ | 15Ω~27KΩ |
    | 最大元件电压(V) | 100 | 200 | 500 | 750 | 100 | 200 | 500 |

    3. 产品特点和优势


    - 高功率耗散:该系列电阻器具有出色的功率耗散能力,在高温环境下仍能保持稳定性能。
    - 硅涂层:高耐热和化学稳定性,能够抵御多种溶剂和化学品侵蚀。
    - 特殊脉冲处理能力:适用于需要频繁承受电流脉冲的应用场合。
    - 垂直安装样式:提供了多种安装方式,增强了应用灵活性。
    - 宽广的阻值范围:满足不同应用场合的需求。
    - 高精度:提供多种标准及特殊精度选择,满足不同精度要求。

    4. 应用案例和使用建议


    - 工业控制应用:在工业自动化控制系统中,由于其出色的耐温性和脉冲处理能力,可作为关键部件使用。
    - 医疗设备:在需要高精度和可靠性的地方,如医疗器械中的电路保护,该系列电阻器表现出色。
    - 消费电子:在各类家用电器中,由于其高可靠性和广泛的适用性,该系列电阻器也能发挥作用。
    使用建议:
    - 在设计电路时,要确保所选型号符合实际应用中的环境条件和功率需求。
    - 垂直安装可以有效提高散热效率,降低热损坏风险。
    - 定期检查和维护,确保长时间稳定运行。

    5. 兼容性和支持


    该系列电阻器支持标准安装尺寸和包装方式,易于集成到现有系统中。制造商提供了详尽的技术文档和支持服务,有助于用户快速解决问题。

    6. 常见问题与解决方案


    - Q:在何种条件下电阻器可能损坏?
    - A:在极端温度变化和长时间过载情况下可能导致损坏,建议参考热分布图来确定最大耗散功率。
    - Q:如何清洁和保养电阻器?
    - A:避免使用有机溶剂直接清洗,采用压缩空气或软布轻轻擦拭。

    7. 总结和推荐


    总体来看,ER/ERV系列高功率硅涂层电阻器以其出色的性能和多样化的设计,在工业、医疗和消费电子领域具有显著优势。对于需要高可靠性和良好环境适应性的应用,这款产品是一个值得信赖的选择。如果您需要高功率耗散能力和优异的耐化学腐蚀性能,ER/ERV系列无疑是最佳之选。

ER74R68JT参数

参数
电阻值 680mΩ
精度 ±5%
额定功率 3W
温度系数 ±200ppm/℃
长*宽*高 13.5mm(长度)
通用封装 插件
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装

ER74R68JT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ER74R68JT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ER74R68JT ER74R68JT数据手册

ER74R68JT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6 ¥ 4.92
2000+ $ 0.5 ¥ 4.1
20000+ $ 0.4875 ¥ 3.9975
40000+ $ 0.4625 ¥ 3.7925
100000+ $ 0.425 ¥ 3.485
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4920
直接购买
加入购物车
