YR1B24R3CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 24.3Ω ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: J-AMP1-0352529
供应商: Chip1stop
标准整包数: 1

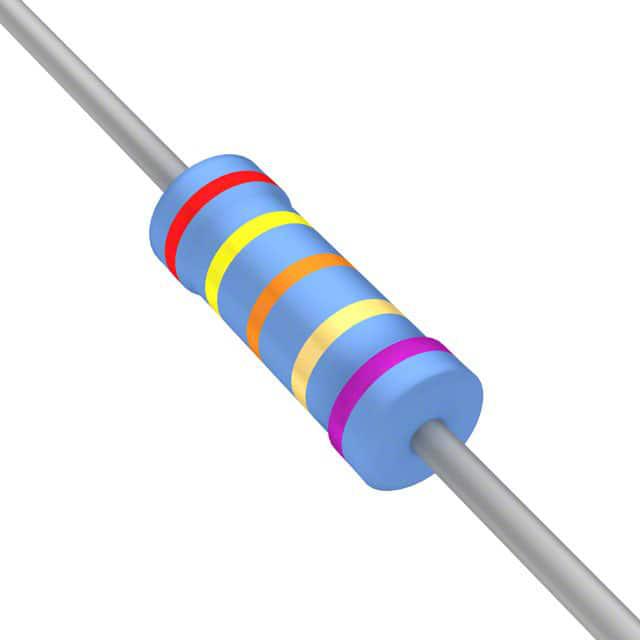

TE CONNECTIVITY 通孔电阻 YR1B24R3CC

YR1B24R3CC概述

    精密金属膜固定电阻器 — Type R系列

    产品简介


    精密金属膜固定电阻器(Type R系列)是泰科电子制造的一种高精度金属膜电阻器。这些电阻器具有卓越的长期稳定性和优异的电气特性,适用于对长期稳定性要求极高的应用场合,如通讯设备、测量仪器、工业自动化控制等。金属膜电阻器的主要特点是耐负载能力强,在恶劣环境下表现优异,并且具有非常低的噪声电流和电压系数。

    技术参数


    | 参数 | 规格 |

    | 额定功率(@70°C) | 0.125W、0.25W、0.5W |
    | 电阻范围(Ω) | 最小:51R1,10R,10R;最大:511K,1M0,1M0 |
    | 容差(%) | 0.1%,0.25%,0.5% |
    | 温度系数(ppm/°C) | ±15、±25、±50 |
    | 极限元件电压(V) | 标称值:200、250、350;过载电压:400、500、700 |
    | 工作温度范围(°C) | -65°C 至 +155°C |
    | 击穿电压(V) | 500 |
    | 绝缘电阻最小值(兆欧姆) | 10,000 |
    | 电压系数最大值(ppm/V) | 5 |

    产品特点和优势


    1. 高精度:金属膜电阻器的容差可以达到0.1%,适合需要极高精度的应用。
    2. 稳定性强:在负载和恶劣环境条件下表现出色,长期稳定性好。
    3. 低噪声:拥有非常低的噪声电流和电压系数,适合敏感电路应用。
    4. 温度适应性:能够在极端温度条件下工作,从-65°C到+155°C。
    5. 高可靠性:通过多种测试验证其在各种环境下的稳定性和可靠性。

    应用案例和使用建议


    精密金属膜固定电阻器广泛应用于通讯设备、工业自动化、医疗设备、测量仪器等领域。在实际应用中,用户应根据具体的工作条件选择合适的型号和参数配置。例如,在高精度测量仪器中使用Type R系列可以确保测量结果的准确性;在高温环境下工作的设备则可以选择具备高耐温性的型号。

    兼容性和支持


    这些电阻器设计用于自动插入设备和切割弯曲机的处理。它们通常以“弹药盒”形式包装,每盒包含1000个部件,符合IEC286-1标准。如果客户有其他特殊需求,可联系泰科电子获取更多技术支持和定制服务。

    常见问题与解决方案


    1. 问题:电阻器安装后出现接触不良现象
    - 解决方案:检查焊点是否牢固,必要时重新焊接。

    2. 问题:电阻器在长时间使用后出现漂移现象
    - 解决方案:确认使用环境中是否有过高的湿度或温度,尝试改善工作环境或更换更适合的应用环境的型号。

    总结和推荐


    精密金属膜固定电阻器(Type R系列)在精确度、稳定性和可靠性方面表现优异,特别适用于对长期稳定性有严格要求的应用场合。强烈推荐用于高端精密仪器、测量系统和其他对精度有高要求的设备中。

YR1B24R3CC参数

参数
电阻值 24.3Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

YR1B24R3CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B24R3CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B24R3CC YR1B24R3CC数据手册

YR1B24R3CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.2331 ¥ 1.9697
50+ $ 0.1838 ¥ 1.5527
100+ $ 0.1764 ¥ 1.4906
200+ $ 0.1754 ¥ 1.4817
500+ $ 0.149 ¥ 1.322
1000+ $ 0.144 ¥ 1.2776
库存: 1900
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 9.84
