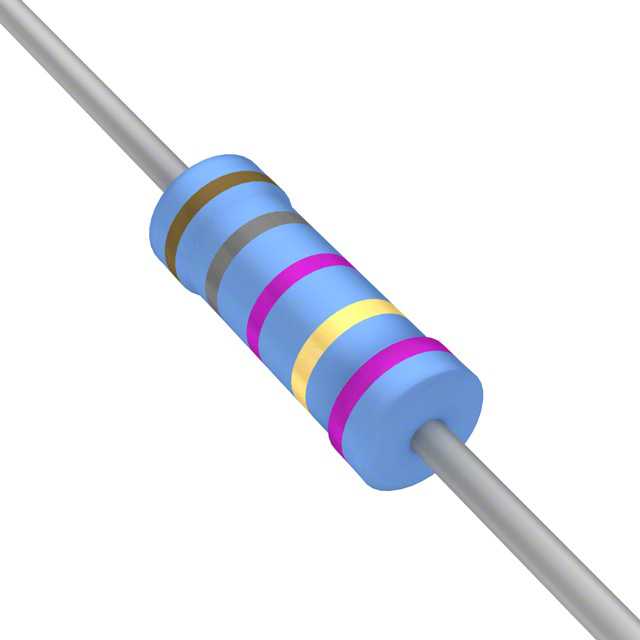

YR1B18R7CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 18.7Ω ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 279-YR1B18R7CC
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 通孔电阻 YR1B18R7CC

YR1B18R7CC概述

    # Precision Metal Film Fixed Resistors Type R Series

    产品简介


    基本介绍
    Type R系列是泰科电子公司生产的精密金属膜固定电阻器。这些电阻器广泛应用于需要高精度和长期稳定性的场合,例如通信设备、工业控制、医疗设备和消费电子产品等领域。其核心特点是具有优异的稳定性和低噪声水平,能够适应各种恶劣的工作环境。

    技术参数


    | 参数 | 规格 |

    | 额定功率(@70°C) | 0.125W (YR8), 0.25W (ER8), 0.5W (CR8) |
    | 电阻范围 | 最小值:51Ω (YR1), 10Ω (ER1), 10Ω (CR1)
    最大值:511kΩ (YR2), 1MΩ (ER2), 1MΩ (CR2) |
    | 允许误差 | 0.1% (B), 0.25% (C), 0.5% (D) |
    | 温度系数(ppm/°C) | ±15 (B), ±25 (C), ±50 (D) |
    | 极限额定电压 | 200V (YR8), 250V (ER8), 350V (CR8) |
    | 最大过载电压 | 400V (YR8), 500V (ER8), 700V (CR8) |
    | 工作温度范围 | -65°C 至 +155°C |
    | 绝缘电阻(最小值) | 10,000 MΩ |
    | 介电强度 | 500V |
    | 温度系数 | ±15 ppm/°C (B), ±25 ppm/°C (C), ±50 ppm/°C (D) |
    | 电压系数 | 最大值 5 ppm/V |

    产品特点和优势


    1. 高精度和稳定性:允许误差低至0.1%,温度系数可达到±15 ppm/°C,确保了在极端环境下依然能保持稳定的性能。
    2. 长寿命和耐久性:能够在严苛的环境中长时间稳定工作,表现出优异的耐热性和耐腐蚀性。
    3. 低噪声:出色的噪声性能,适用于对噪声敏感的应用场合。
    4. 多样的阻值选择:提供广泛的阻值选择,覆盖从小型到大型电路板的设计需求。
    5. 多种封装尺寸:根据不同的应用场景,提供三种不同尺寸的封装形式(R8, R1, R2),便于安装和集成。

    应用案例和使用建议


    应用案例
    - 通信设备:用于信号处理和滤波电路,确保信号的精确传输。
    - 工业自动化:在传感器网络中作为标准电阻器,用于信号校准和温度补偿。
    - 医疗设备:在精密测量仪器中作为基准电阻器,确保测量结果的准确性。
    使用建议
    - 在设计时需注意散热问题,特别是高功耗应用中,可以采用更大的封装以提高散热效果。
    - 对于需要高精度的应用,建议选择温度系数较低的型号(如B级),以获得更好的长期稳定性。
    - 使用过程中应注意避免超过极限额定电压和最大过载电压,以防损坏。

    兼容性和支持


    Type R系列电阻器与其他标准的电子元器件具有良好的兼容性,适用于各类自动插入设备和切割弯曲机。厂商提供了详细的使用说明和技术支持服务,包括在线资源库和客户服务热线,确保用户能够快速解决问题。

    常见问题与解决方案


    1. 问:如何正确安装这些电阻器?
    - 答:请参照制造商提供的安装指南,确保安装过程符合要求,避免物理损伤和电气故障。
    2. 问:如何进行有效的散热管理?
    - 答:通过选用合适的封装尺寸并合理布局电路板来提高散热效果,必要时可增加散热片或使用散热胶。
    3. 问:如何判断电阻器是否正常工作?
    - 答:定期进行电阻值和温度系数的检测,确保其始终处于规定的范围内。

    总结和推荐


    综合评估
    Type R系列金属膜固定电阻器以其高精度、稳定性及优异的环境适应能力脱颖而出。其出色的耐久性和低噪声性能使其成为众多应用场景的理想选择。对于需要高可靠性和精准测量的场合,这类电阻器无疑是最佳的选择之一。
    推荐结论
    鉴于其卓越的性能和广泛的应用前景,强烈推荐在关键电子设备中使用Type R系列电阻器。无论是工业控制还是精密测量,都能发挥出色的作用。

YR1B18R7CC参数

参数
电阻值 18.7Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售

YR1B18R7CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B18R7CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B18R7CC YR1B18R7CC数据手册

YR1B18R7CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.196 ¥ 10.1062
10+ $ 0.7314 ¥ 6.1803
25+ $ 0.5946 ¥ 5.0239
100+ $ 0.4081 ¥ 3.4484
250+ $ 0.3542 ¥ 2.993
500+ $ 0.3143 ¥ 2.6557
1000+ $ 0.2646 ¥ 2.2359
2000+ $ 0.1998 ¥ 1.6883
库存: 581
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.1
