1-2600023-9

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY

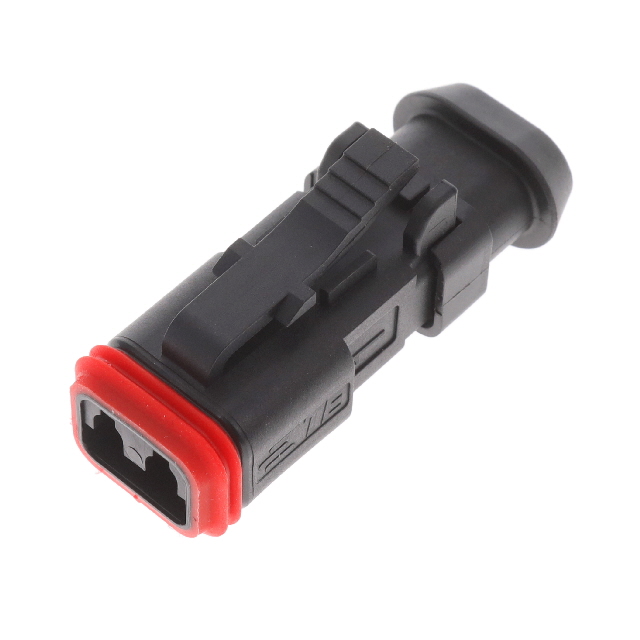

产品描述: 汽车外壳 汽车连接器公插, 2路, 13A
供应商型号: N-1-2600023-9
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 1-2600023-9

1-2600023-9概述

    3CCT DT-XT 连接器插头技术手册

    1. 产品简介


    3CCT DT-XT 连接器插头是TE Connectivity公司生产的一款高质量的插头组件。它适用于各种工业应用场景,特别是在需要可靠连接和耐用性的场合。这种插头具有不同的型号,其中包括带和不带热缩管两种类型,旨在为客户提供多种选择。

    2. 技术参数


    - 材料:
    - 插头外壳:玻璃纤维增强尼龙(GF30),颜色见零件号表
    - 插头密封圈:硅橡胶,红色
    - 后密封圈:硅橡胶
    - 后盖:玻璃纤维增强尼龙(GF30),黑色
    - 热缩管外壳:玻璃纤维增强尼龙(GF30),黑色
    - 尺寸(单位:毫米):
    - 高度:33.50 ± 0.30
    - 宽度:24.58 ± 0.30
    - 长度:46.40 ± 0.50
    - 引脚间距:20.03 ± 0.30
    - 引脚直径:25.60 ± 0.30
    - 电线范围:
    - 大型:2.23 mm 到 3.68 mm(密封圈颜色:浅蓝色)
    - 小型:1.20 mm 到 3.05 mm(密封圈颜色:橙色)

    3. 产品特点和优势


    - 高度可靠性: 采用超声波焊接工艺,确保长时间使用下的稳固连接。
    - 适用广泛: 可用于各种工业和消费电子产品,包括汽车、航空和家电等领域。
    - 材料耐用性: 所有关键部件均选用高质量材料,能够在恶劣环境下保持良好的性能。
    - 易于安装: 设计简便,适合快速装配和拆卸。

    4. 应用案例和使用建议


    - 应用案例: 在车辆中,此连接器可应用于动力系统,以确保稳定且可靠的电力传输。
    - 使用建议: 在使用时应注意电线的选择,确保电线直径符合指定范围,避免因过粗或过细而导致连接不良。

    5. 兼容性和支持


    - 兼容性: 该插头与接头组件PN X-2600026-X及楔形锁PN W3SX兼容。
    - 支持: TE Connectivity提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题1: 连接松动。
    - 解决方案: 检查电线是否正确插入,确保没有杂质影响连接稳定性。

    - 问题2: 密封失效。
    - 解决方案: 更换新的密封圈,确保所有密封部件完好无损。

    7. 总结和推荐


    综上所述,3CCT DT-XT连接器插头是一款高性能的连接解决方案,具备可靠性高、适用范围广和易于安装的特点。它在汽车、航空及家电等行业中有广泛应用前景。我们强烈推荐该产品给寻求高质量连接解决方案的专业人士。
    以上是对3CCT DT-XT连接器插头技术手册的详细解读。希望这些信息能帮助您更好地了解这款产品的特性和应用方式。

1-2600023-9参数

参数
排数 1
针脚数 2pin
间距 5.5mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 最后售卖
包装方式 盒装

1-2600023-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2600023-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 1-2600023-9 1-2600023-9数据手册

1-2600023-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
