首页  >  产品百科  >  YR1B301RCC

YR1B301RCC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 301Ω ±0.1% 250mW ±15ppm/℃ DIP 通孔安装 6.3mm(长度)
供应商型号: 1083195
供应商: 海外现货
标准整包数: 1

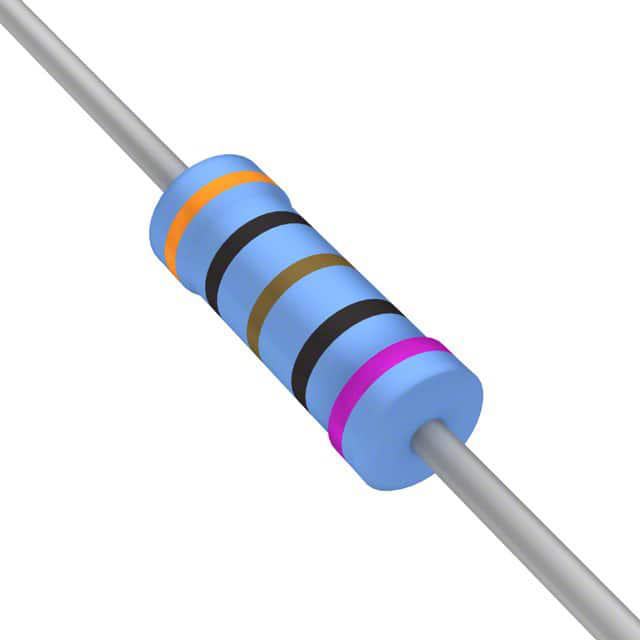

TE CONNECTIVITY 通孔电阻 YR1B301RCC

YR1B301RCC概述

    # 精密金属膜固定电阻器——Type R系列

    产品简介


    精密金属膜固定电阻器是一种广泛应用于多种电子设备和系统的标准元器件。Type R系列以其高精度、稳定性以及出色的电气特性而著称。这些电阻器主要通过镍铬合金薄膜的蒸发技术制造而成,具有极低的噪声水平和高温度系数稳定性。它们特别适用于需要长期稳定性的应用场合。

    技术参数


    以下是Type R系列电阻器的技术规格摘要:
    | 参数 | 值 |

    | 额定功率@70°C (W) | 0.125, 0.25, 0.5 |
    | 电阻范围(欧姆) | 最小:51Ω,10Ω,10Ω |
    最大:511kΩ,1MΩ,1MΩ |
    | 容差(%) | 0.1, 0.25, 0.5 |
    | 温度系数(ppm/°C) | ±15, ±25, ±50 |
    | 极限元件电压 (V) | 200, 250, 350 |
    | 最大过载电压 (V) | 400, 500, 700 |
    | 工作温度范围 (°C) | -65至+155 |
    | 击穿电压 (V) | 500 |
    | 绝缘电阻(干态)最小值 (兆欧) | 10,000 |
    | 电压系数最大值 (ppm/V) | 5 |

    产品特点和优势


    - 高精度:Type R系列的电阻容差可以达到0.1%,满足高标准的应用需求。
    - 高稳定性:金属膜电阻器在负载和恶劣环境条件下表现出色的稳定性。
    - 低噪声:非常低的噪声电流和电压系数使其成为高性能电路的理想选择。
    - 宽广的工作温度范围:-65°C到+155°C的工作温度范围,使其适用于各种极端环境。

    应用案例和使用建议


    Type R系列电阻器在多个领域中得到了广泛应用,如通信设备、医疗仪器、航空航天、工业自动化等。例如,在医疗成像设备中,这些电阻器可以确保信号处理的精确性和稳定性。对于用户而言,建议选择适合具体应用条件的型号,如考虑电阻值、功率、温度系数等因素。此外,在高温环境下使用时应注意适当散热,避免超过额定功率。

    兼容性和支持


    Type R系列电阻器通常提供自动插入设备和切割弯管机的兼容性,适用于自动化生产线。包装方面,它们一般以“子弹盒”形式装箱,每盒包含1000个零件。用户可以通过以下格式订购:型号、容差代码字母和阻值,例如YR1 B 24K3。制造商还提供了详细的测试标准和规范,确保产品质量。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长时间使用后性能下降 | 检查安装是否稳固,并确认是否存在过热现象。 |
    | 电阻值偏差超出预期范围 | 确认是否使用正确的型号及环境条件,并进行重新测试。|
    | 短时间内过载导致损坏 | 降低工作电流,并检查散热设计是否合理。|

    总结和推荐


    Type R系列电阻器凭借其高精度、高稳定性和广泛的适用性,在市场上具有显著的竞争优势。无论是对精密测量还是复杂电路系统,这些电阻器都是不可或缺的组件。因此,我们强烈推荐在需要高可靠性和高精度的电路设计中使用Type R系列电阻器。

YR1B301RCC参数

参数
电阻值 301Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装

YR1B301RCC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B301RCC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B301RCC YR1B301RCC数据手册

YR1B301RCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
