638394-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 2 2.54 12 导线安装,自由悬挂,通孔安装 18mm*20.3mm*25.01mm
供应商型号: JY-638394-1
供应商: 云汉优选
标准整包数: 1

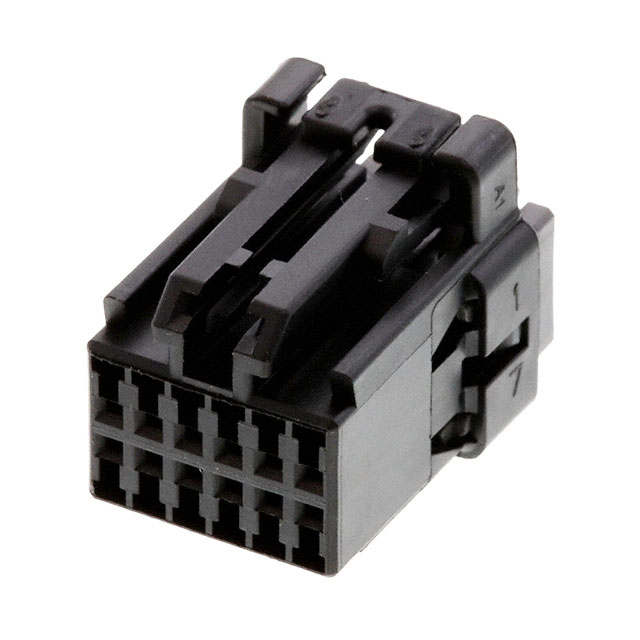

TE CONNECTIVITY 汽车连接器 638394-1

638394-1概述

    电子元器件产品技术手册:638394-1

    产品简介


    本产品为638394-1型号的电线对接连接器,属于AMP 0.64连接器系统的一部分。它是一种信号传输用的电线对接连接器,适用于多种汽车和工业应用。该连接器具有12个位置,中心线间距为2.54毫米(0.1英寸),并采用黑色材料制造。此连接器设计用于电缆悬挂安装,带有A型钥匙,确保了精确的接插方向。

    技术参数


    - 产品类型: 电线对接连接器
    - 主要功能: 信号传输
    - 位置数: 12个
    - 中心线间距 (Pitch): 2.54毫米(0.1英寸)
    - 外壳材质: 聚对苯二甲酸丁二醇酯(PBT GF)
    - 颜色: 黑色
    - 终端位置保障: 是
    - 机械固定方式: 电缆悬挂安装(Free-Hanging)
    - 密封性: 不可密封
    - 接触尺寸: 0.64毫米
    - 焊锡工艺能力: 不适用
    - 合规标准: 符合SAE/USCAR-2、UL 94HB标准,符合欧盟RoHS、ELV及中国RoHS 2指令

    产品特点和优势


    - 多行布局: 两个2.54毫米的行间距提供稳定的连接结构。
    - 键控设计: 带A型钥匙,防止错误插入。
    - 高可靠性: 终端位置保障确保稳定可靠的连接。
    - 环保合规: 符合多项环保指令,如RoHS、ELV、REACH。

    应用案例和使用建议


    - 汽车应用: 适用于多种汽车电气系统,例如车载网络和传感器接口。
    - 工业应用: 在自动化设备和控制面板中作为信号传输接口。
    - 使用建议: 在布线时考虑适当的屏蔽措施,以避免电磁干扰影响信号传输质量。

    兼容性和支持


    - 兼容性: 与AMP系列的其他部件如IDCCS、SRC 1,27、SPX 45 HT等兼容。
    - 支持: 客户可以通过电话+1 800 522 6752获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 插入时感到困难。
    - 解决方案: 检查钥匙编码是否匹配,确认连接器和插座的中心线是否正确对齐。
    2. 问题: 连接松动。
    - 解决方案: 确保终端位置保障机构正确安装并锁紧。
    3. 问题: 信号传输不稳定。
    - 解决方案: 检查是否有足够的屏蔽层,避免电磁干扰。

    总结和推荐


    这款638394-1型号的电线对接连接器在设计上充分考虑了信号传输的可靠性和稳定性,尤其适合汽车和工业应用。其环保合规性、高可靠性和多行布局使得它在市场上具有较高的竞争力。综上所述,推荐该产品作为高性能连接解决方案。
    希望上述内容能够满足您的需求。如果您有任何进一步的要求或修改意见,请随时告知。

638394-1参数

参数
排数 2
针脚数 12
间距 2.54
长*宽*高 18mm*20.3mm*25.01mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

638394-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

638394-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 638394-1 638394-1数据手册

638394-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.0858
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.08
直接购买
加入购物车
