首页  >  产品百科  >  CFR25J820K

CFR25J820K

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 820KΩ ±5% 333mW -700ppm/℃~0ppm/℃ 通孔安装 6.8mm(长度)
供应商型号: N-CFR25J820K
供应商: 云汉优选
标准整包数: 4000

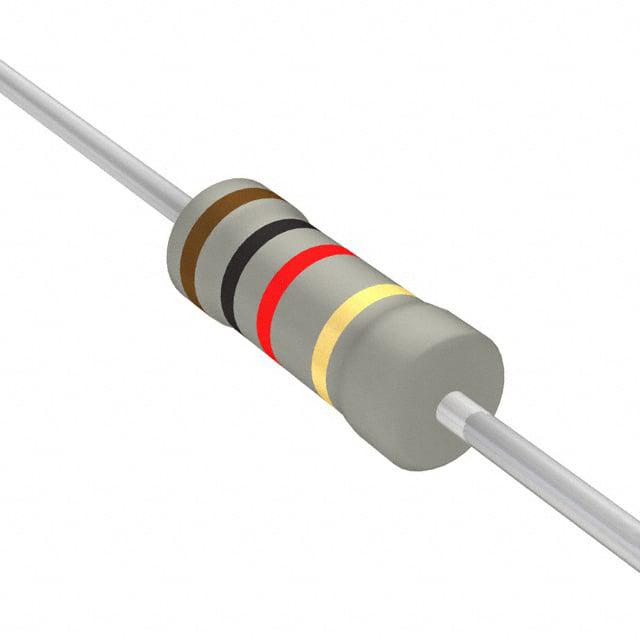

TE CONNECTIVITY 通孔电阻 CFR25J820K

CFR25J820K概述

    碳膜固定电阻器技术手册解析

    产品简介


    碳膜固定电阻器是一种广泛应用于音频、通信、测量、计算等多个领域的电子元器件。其主要功能是通过电阻调节电流强度,以满足不同的电路需求。这种类型的电阻器以其成本低廉、可靠性高而受到市场的欢迎。

    技术参数


    以下是碳膜固定电阻器的主要技术参数和规格:
    | 规格型号 | 额定功率(W) | 电阻范围(Ω) | 容差(%) | TCR(ppm/℃) |

    | CFR16 | 0.25 | 1.0 - 4.7M | ±2 | ≤10R±350 |
    | CFR25 | 0.33 | 1.0 - 10M | ±5 | 11R-99K: 0~ -450 |
    | CFR50 | 0.5 | 1.0 - 10M | ±5 | 100K-1M0: 0~ -700 |
    | CFR100 | 1 | 1.0 - 10M | ±5 | ≥1M1: 0~ -1500 |
    | CFR200 | 2 | 1.0 - 10M | ±5 | ≥1M1: 0~ -1500 |
    其他参数还包括:
    - 额定电压(V):0.25W - 200V,0.33W - 250V,0.5W - 350V,1W - 500V,2W - 500V
    - 最大过载电压(V):0.25W - 400V,0.33W - 500V,0.5W - 700V,1W - 1000V,2W - 1000V
    - 最高间歇过载电压(V):>100Ω - 500V,>100Ω - 700V,其他型号为750V
    - 工作温度范围:-55°C至+155°C
    - 气候类别:55/155/56
    - 介电强度(V):400V至1000V不等
    - 绝缘电阻(MΩ):最小值为10000MΩ

    产品特点和优势


    碳膜固定电阻器具有以下显著特点和优势:
    - 成本效益高:由于制造工艺成熟,这些电阻器的成本相对较低。
    - 高可靠性:能够在恶劣环境下长期稳定运行。
    - 高功率密度:相比体积较大的电阻器,具有更高的功率与尺寸比例。
    - 广泛应用:适用于音频、通信、测量和计算等领域。

    应用案例和使用建议


    根据手册中的应用实例,这些电阻器可以在多种场景下使用,例如音频设备中的阻抗匹配、通信设备中的信号调理、测量仪器中的电流检测等。对于使用建议,我们建议在选择具体型号时考虑负载情况、散热条件等因素,确保其能在额定功率范围内安全运行。

    兼容性和支持


    该产品可以与大多数标准自动插入设备和切割弯管机兼容。此外,制造商提供技术支持和售后服务,可通过电子邮件、电话或在线聊天获取帮助。

    常见问题与解决方案


    1. 电阻器过热
    - 解决方法:检查是否有过载情况,必要时使用更高额定功率的型号。

    2. 电阻器精度偏差
    - 解决方法:确保按照规定条件进行安装,并检查是否存在外部干扰。

    总结和推荐


    综上所述,碳膜固定电阻器凭借其低成本、高可靠性和广泛的适用性,在电子元器件市场上占据了一席之地。其卓越的性能使其成为各种电子设备的理想选择。因此,我们强烈推荐这一系列的产品给需要高性能电阻器的应用场合。

CFR25J820K参数

参数
电阻值 820KΩ
精度 ±5%
额定功率 333mW
温度系数 -700ppm/℃~0ppm/℃
长*宽*高 6.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

CFR25J820K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CFR25J820K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY CFR25J820K CFR25J820K数据手册

CFR25J820K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.0096 ¥ 0.082
120000+ $ 0.0091 ¥ 0.077
240000+ $ 0.0085 ¥ 0.072
600000+ $ 0.0079 ¥ 0.0668
库存: 40000
起订量: 12000 增量: 4000
交货地:
最小起订量为:12000
合计: ¥ 984
直接购买
加入购物车
