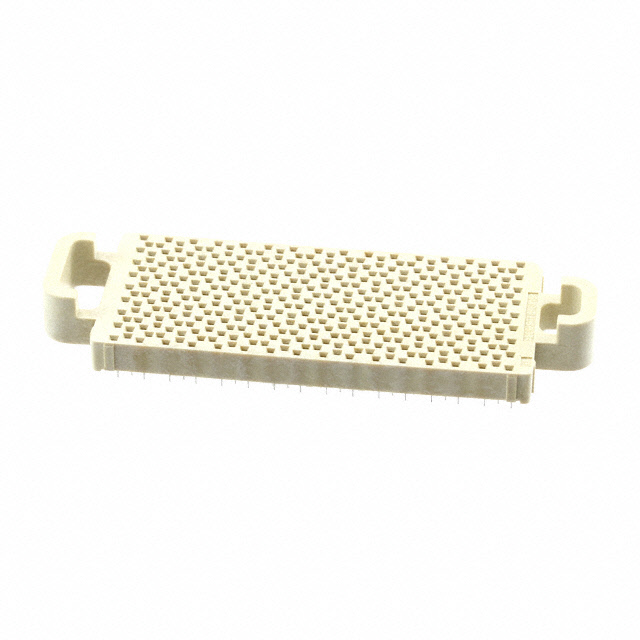

5-2132791-1

厂牌: TE CONNECTIVITY
产品描述: Differential Pair Array,Female 184pin 锡 通孔安装
供应商型号: Q-5-2132791-1
供应商: 期货订购
标准整包数: 10000
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5-2132791-1

5-2132791-1概述

    STRADA Mesa High Speed Mezzanine Press-Fit Differential Connector System

    1. 产品简介


    STRADA Mesa High Speed Mezzanine Press-Fit Differential Connector System 是一种专为并行印刷电路板互连设计的电子元器件。该系统提供多种接触配置选项,适用于高速差分对、高密度单端信号和电源应用。通过这项技术,可以实现更高效、可靠的电路连接,从而广泛应用于电信、数据中心、计算机和工业自动化等领域。

    2. 技术参数


    以下是 STRADA Mesa High Speed Mezzanine Press-Fit Differential Connector System 的主要技术规格和性能参数:
    - 电压: 最大峰值电压为250伏交流电(占最小耐压值的三分之一)
    - 温度: 工作温度范围为-55°C至85°C
    - 电流:
    - 信号接触:最大1.5安培
    - 功率接触:最高11安培(当3x4阵列(12个功率接触)全接通时)
    接触电阻:
    - 信号接触:初始最大值分别为8到13毫米堆叠高度为18毫欧姆、14到28毫米堆叠高度为21毫欧姆、29到42毫米堆叠高度为26毫欧姆;接触电阻变化最大为10毫欧姆。
    - 功率接触:初始最大值分别为8到13毫米堆叠高度为1.5毫欧姆、14到28毫米堆叠高度为2.0毫欧姆、29到42毫米堆叠高度为3.5毫欧姆;接触电阻变化最大为4毫欧姆。
    绝缘电阻:
    - 最小绝缘电阻为1000兆欧。
    耐压能力:
    - 在750伏交流电条件下进行测试,耐压时间为一分钟,无击穿、闪络或过电流泄漏现象。
    温度上升:
    - 最大温升不超过30°C,需在30°C±5°C环境下测试。

    3. 产品特点和优势


    STRADA Mesa High Speed Mezzanine Press-Fit Differential Connector System 具有以下独特优势:
    - 高密度连接:适用于高密度的并行印刷电路板互连。
    - 优越的电气性能:接触电阻低且稳定,适合高频率信号传输。
    - 广泛的工作温度范围:能够在极端温度条件下保持稳定的电气性能。
    - 耐用性强:能够经受反复插拔操作,适应多种恶劣工作环境。

    4. 应用案例和使用建议


    STRADA Mesa High Speed Mezzanine Press-Fit Differential Connector System 可用于电信、数据中心和工业自动化等领域。例如,在电信硬件中,它可连接多个信号和电源线,实现高效的数据传输。对于数据中心的应用,该系统可用于服务器间的高速互连,提升整体系统的处理能力。
    使用建议:
    - 确保安装过程中严格按照制造商提供的规范进行,以避免损坏连接器。
    - 定期检查连接器的接触情况和清洁程度,确保长期稳定运行。

    5. 兼容性和支持


    STRADA Mesa High Speed Mezzanine Press-Fit Differential Connector System 与多种电路板标准兼容。TE Connectivity 提供全面的技术支持和售后服务,包括产品培训、故障排除和技术文档更新等服务。

    6. 常见问题与解决方案


    根据技术手册,常见的问题及解决方法如下:
    - 问题: 插入力过大。
    - 解决方法: 检查连接器是否正确安装,是否有异物阻塞。

    - 问题: 连接不稳定。
    - 解决方法: 重新插入连接器,并确保接触良好。
    - 问题: 接触电阻过高。
    - 解决方法: 清理连接器表面,确保无氧化层或其他杂质。

    7. 总结和推荐


    STRADA Mesa High Speed Mezzanine Press-Fit Differential Connector System 以其高密度连接、优异的电气性能和广泛的工作温度范围,在多个应用领域表现出色。无论是电信设备还是工业自动化系统,它都能提供可靠、高效的解决方案。因此,强烈推荐在相关项目中使用此产品。

    请注意,以上内容是基于提供的数据表生成的,具体产品的详细信息和最新数据请参阅 TE Connectivity 官方网站或联系技术支持。

5-2132791-1参数

参数
触头镀层
板上高度 -
针脚数 184pin
接合堆叠高度 -
触头镀层厚度 -
类型 Differential Pair Array,Female
间距 -
排数 -
安装方式 通孔安装
零件状态 在售
包装方式 散装
