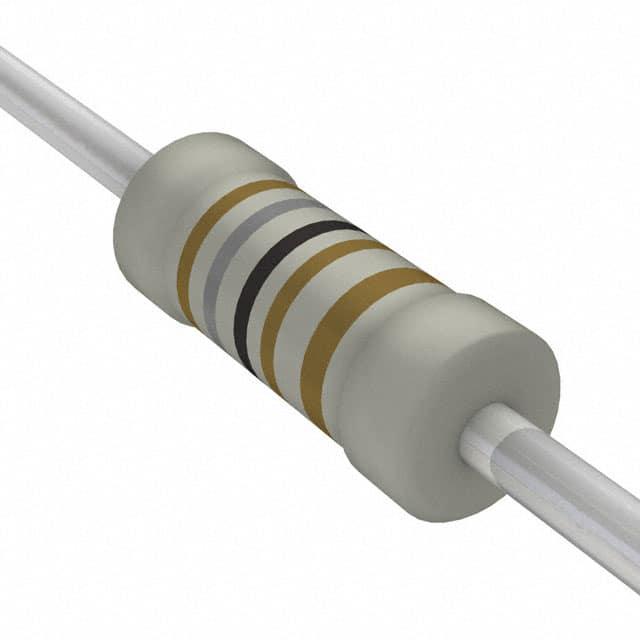

LR1F1K8

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 1.8KΩ ±1% 600mW ±50ppm/℃ 通孔安装 6.2mm(长度)
供应商型号: 148562
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 通孔电阻 LR1F1K8

LR1F1K8概述

    金属膜固定电阻器 Type LR 系列

    产品简介


    金属膜固定电阻器(Type LR 系列)是一种高精度、高性能的电子元件,广泛应用于多种领域,如消费电子、通信设备、工业控制等。这些电阻器以镍铬合金薄膜为基础,具有出色的稳定性和耐久性,适用于负载和严苛环境条件下的应用。根据不同的功率和阻值需求,LR 系列提供了多个子系列型号,包括 LR0204、LR1L、LR1、LR2、LR100 和 LR200。

    技术参数


    | 型号 | 额定功率 @ 70°C (W) | 电阻范围 (Ω) | 容差 (%) | 温度系数 (ppm/°C) | 最大元素电压 (V) | 最大额定电压 (V) | 最大过载电压 (V) | 最大间歇过载电压 (V) |
    |
    | LR0204 | 0.25 | 1.0 至 9.1 | 1, 5 | ± 100 | 200 | 200 | 400 | 500 |
    | LR1L | 0.5 | 0.1 至 0.82 | 1, 5 | 25/50/100 | 350 | 350 | 500 | 750 |
    | LR1 | 0.6 | 1.0 至 910 | 1, 2 | ± 100 | 350 | 350 | 700 | 750 |
    | LR2 | 0.75 | 1.0 至 910 | 1, 2 | ± 100 | 350 | 350 | 700 | 750 |
    | LR100 | 1 | 10 至 1,000,000 | 1, 5 | 25/50/100 | 500 | 500 | 1000 | 1000 |
    | LR200 | 2 | 10 至 1,000,000 | 1, 5 | 25/50/100 | 500 | 500 | 1000 | 1000 |

    产品特点和优势


    1. 高质量金属膜电阻器:LR 系列金属膜电阻器具有 1% 的容差和低至 50 ppm 的温度系数,适合精密应用。
    2. 优异的稳定性:金属膜电阻器在负载和恶劣环境条件下表现出色的稳定性和耐用性。
    3. 低噪声:低电流噪声和电压系数,适用于高精度要求的应用。
    4. 广泛应用:适用于多种工业和消费电子设备,尤其是需要小体积和低电阻的应用。

    应用案例和使用建议


    应用案例:LR 系列电阻器常用于通信设备中的电源管理模块,如手机充电器和逆变器。它们能够承受高电流和高温度的变化,保证系统的可靠运行。
    使用建议:
    1. 在选择电阻器时,考虑具体应用的功率和环境温度,确保所选型号符合实际需求。
    2. 在安装过程中,遵循制造商提供的安装指南,以确保最佳性能。
    3. 注意避免过载情况,防止因长时间过热导致损坏。

    兼容性和支持


    LR 系列电阻器通常与其他标准组件兼容,但建议在特定应用中进行测试以确认兼容性。厂商提供详细的安装指南和支持服务,可以通过电子邮件、电话或在线聊天获得帮助。

    常见问题与解决方案


    1. 问题:电阻器在高湿度环境下性能下降。
    解决方案:选择具有更高耐湿性的型号,或者采取适当的防护措施。
    2. 问题:安装过程中出现焊接不良。
    解决方案:检查焊接工艺,确保焊接温度和时间满足要求。
    3. 问题:测量结果与预期不符。
    解决方案:重新校准测量设备,并按照规范操作进行测量。

    总结和推荐


    金属膜固定电阻器 Type LR 系列以其高精度、稳定的性能和广泛的适用性在市场上具有很强的竞争力。无论是需要高功率、低电阻还是特定温度系数的应用,这些电阻器都能提供可靠的解决方案。因此,我们强烈推荐使用这些高品质的金属膜电阻器,以满足各种工业和消费电子设备的需求。

LR1F1K8参数

参数
电阻值 1.8KΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

LR1F1K8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LR1F1K8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY LR1F1K8 LR1F1K8数据手册

LR1F1K8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4186
1000+ ¥ 0.4035
2000+ ¥ 0.3949
库存: 6078
起订量: 480 增量: 0
交货地:
最小起订量为:10
合计: ¥ 4.18
直接购买
加入购物车
