首页  >  产品百科  >  UPW50B40KV

UPW50B40KV

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 40KΩ ±0.1% 500mW ±5ppm/℃ 通孔安装 12.7mm(长度)
供应商型号: UPW50B40KV
供应商: 国内现货
标准整包数: 1

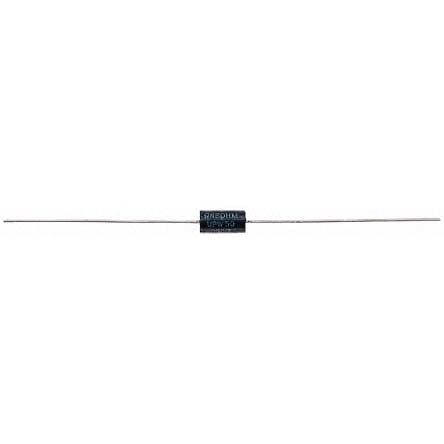

TE CONNECTIVITY 通孔电阻 UPW50B40KV

UPW50B40KV概述

    Ultra Precision Wire-Wound Resistors Type UPW Series

    1. 产品简介


    Ultra Precision Wire-Wound Resistors Type UPW系列是一种高精度的电阻器,广泛应用于需要高度稳定性和准确性的电子设备中。这些电阻器采用特殊设计,确保在极端环境下也能保持出色的性能。主要功能包括提供稳定的电流控制、电压调节及功率限制等。它们常用于医疗设备、航空航天、汽车电子、工业控制以及通讯系统等领域。

    2. 技术参数


    | 参数 | UPW15 | UPW25 | UPW30 | UPW50 |

    | 额定功率 @ 125°C (W) | 0.125 | 0.25 | 0.3 | 0.5 |
    | 耐用温度范围 (°C) | -55 to +145 | -55 to +145 | -55 to +145 | -55 to +145 |
    | 温度系数 (ppm/°C) | ±3 | ±3 | ±3 | ±3 |
    | 极限元件电压 (V) | 150 | 300 | 150 | 400 |
    | 长期稳定性 (负载) (< ppm) | 50 | 50 | 50 | 50 |
    | 热电动势 (< μV/°C) | 0.2 | 0.2 | 0.2 | 0.2 |

    3. 产品特点和优势


    - 卓越品质:UPW系列电阻器具有极低的选择公差(±0.005%)和温度系数(±1 ppm),确保了高度的精确性和稳定性。
    - 结构坚固:通过使用硅橡胶和热转移模压环氧化合物进行保护,确保在温度变化和负荷作用下仍能保持良好性能。
    - 抗拉和振动:扁平引脚设计提供高抗拉力和防振能力,确保在处理、装配和使用过程中不会损坏。
    - 适应性强:提供多种尺寸和规格选择,可满足不同应用需求。

    4. 应用案例和使用建议


    - 医疗设备:UPW系列电阻器可以在复杂的医疗设备中稳定工作,例如心电图仪和超声波设备。
    - 工业控制:在自动化生产线中,UPW系列可以为精密控制系统提供准确的电流和电压控制。
    - 通讯设备:在无线通讯基站中,UPW系列可以保证信号传输的稳定性。
    使用建议:
    - 在极端温度环境中使用时,应特别注意长期稳定性,定期检查并校准电阻值。
    - 在高湿度环境下使用时,确保封装无损且环境干燥。

    5. 兼容性和支持


    - 兼容性:UPW系列电阻器与其他标准焊接设备兼容,适用于自动插入设备和切割弯管机。
    - 技术支持:TE Connectivity提供全方位的技术支持和维护服务,包括产品安装、调试和故障排除等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值不准确 | 检查电源电压和负载情况,校准设备 |
    | 使用过程中发生温度漂移 | 确保良好的散热条件,适当降低功率 |
    | 抗拉力不足 | 更换为扁平引脚设计的型号 |

    7. 总结和推荐


    总体而言,Ultra Precision Wire-Wound Resistors Type UPW系列是高性能、高可靠性的电阻器,适用于各种严苛的应用环境。其卓越的稳定性和精确性使其成为高端电子设备的理想选择。我们强烈推荐这些电阻器用于需要高度可靠性和精度的应用场合。

UPW50B40KV参数

参数
电阻值 40KΩ
精度 ±0.1%
额定功率 500mW
温度系数 ±5ppm/℃
长*宽*高 12.7mm(长度)
安装方式 通孔安装
零件状态 在售

UPW50B40KV厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

UPW50B40KV数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY UPW50B40KV UPW50B40KV数据手册

UPW50B40KV封装设计

查看详情并下载
Symbol
Footprint
3D Model
