YR1B487KCC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 487KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: N-YR1B487KCC
供应商: 云汉优选
标准整包数: 1000

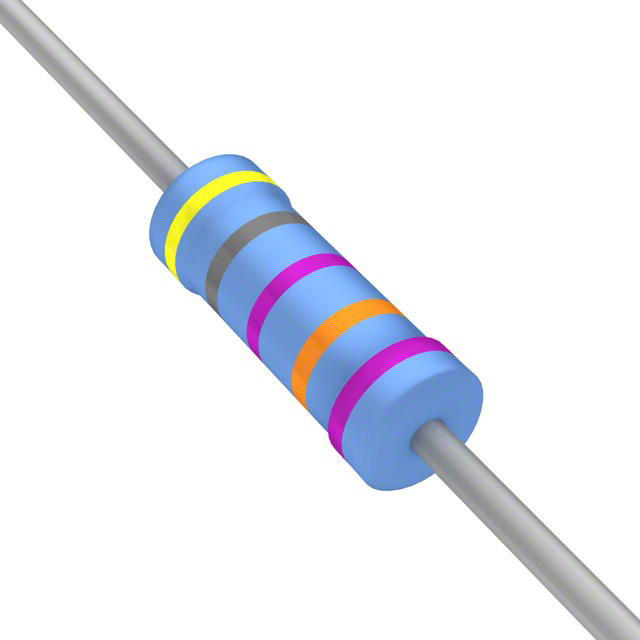

TE CONNECTIVITY 通孔电阻 YR1B487KCC

YR1B487KCC概述

    # 精密金属薄膜固定电阻:Type R系列

    产品简介


    Type R系列是精密金属薄膜固定电阻,适用于需要长期稳定性的各种应用场景。这种电阻器的主要功能是在不同电气系统和环境中提供高精度和稳定的电阻值。主要应用领域包括但不限于电信设备、工业控制系统、医疗设备以及汽车电子。

    技术参数


    - 额定功率(@ 70°C): 0.125 W, 0.25 W, 0.5 W
    - 电阻范围(欧姆):
    - 最小值: 51R1, 10Ω, 10Ω
    - 最大值: 511K, 1MΩ, 1MΩ
    - 容差(%): 0.1%, 0.25%, 0.5%
    - 温度系数(ppm/°C): ±15, ±25, ±50
    - 选择系列: E96
    - 极限元件电压(标称): 200 V, 250 V, 350 V
    - 最大过载电压(V): 400 V, 500 V, 700 V
    - 工作温度范围(°C): -65°C 到 +155°C
    - 介电强度(V): 500 V
    - 绝缘电阻(干态)最小值(兆欧): 10,000 MΩ
    - 电压系数最大值(ppm/V): 5 ppm/V
    - 外形尺寸(毫米):
    - R8: 长度 3.3 ± 0.1,直径 1.7 ± 0.2,导线直径 0.45
    - R1: 长度 6.3 ± 0.3,直径 2.3 ± 0.2,导线直径 0.6
    - R2: 长度 9.5 ± 0.5,直径 3.5 ± 0.5,导线直径 0.6

    产品特点和优势


    Type R系列金属膜电阻具有以下显著特点和优势:
    - 高精度和稳定性:其容差可达到0.1%,温度系数可以低至±15 ppm/°C,确保了在各种恶劣环境下也能保持稳定的性能。
    - 优异的环境适应性:在负载和极端环境条件下表现出色,且具有很低的噪声电流和电压系数。
    - 多种阻值选择:E96选择系列提供了广泛的选择,方便客户根据需求选择合适的阻值。

    应用案例和使用建议


    应用案例
    Type R系列电阻广泛应用于各类设备和系统中,如电信设备、工业控制系统、医疗设备以及汽车电子。例如,在医疗设备中,这些电阻用于精确控制电流和电压,确保设备的准确运行;在汽车电子中,它们用于保护电路免受过载影响,提高系统的可靠性。
    使用建议
    为了确保Type R系列电阻的最佳性能和延长使用寿命,建议如下:
    - 在安装过程中,应确保适当的散热条件,以防止因过热导致的电阻值变化。
    - 尽量避免长时间暴露于极端环境条件中,如高温或高湿度。
    - 选择合适的型号,根据具体应用的需求确定所需的电阻值、功率和温度系数。

    兼容性和支持


    Type R系列电阻与其他电子元器件和设备具有良好的兼容性,适合自动插件设备和切割弯曲机。厂商提供全面的技术支持和维护服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题: 使用过程中电阻值发生变化。
    - 解决办法: 检查安装环境是否符合要求,如温度、湿度等,并进行必要的调整。

    2. 问题: 电阻发生故障。
    - 解决办法: 检查是否有过载情况,检查电路连接是否正确,并重新测试。

    3. 问题: 导线焊接点损坏。
    - 解决办法: 重新焊接导线,确保焊接点牢固。

    总结和推荐


    Type R系列精密金属薄膜固定电阻以其高精度、稳定性和广泛的适用范围,成为市场上优秀的电阻产品之一。其卓越的性能使其适用于各种需要长期稳定性的应用场景。鉴于其出色的特性和应用广泛性,强烈推荐在设计和制造各种需要高精度和稳定性的电子设备时使用Type R系列电阻。

YR1B487KCC参数

参数
电阻值 487KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

YR1B487KCC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B487KCC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B487KCC YR1B487KCC数据手册

YR1B487KCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3106 ¥ 2.6399
2000+ $ 0.1885 ¥ 1.6022
20000+ $ 0.1795 ¥ 1.5259
40000+ $ 0.1703 ¥ 1.4479
100000+ $ 0.1561 ¥ 1.3265
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2639.9
