ODC-5

产品分类: 固态继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 固态继电器, PCB安装, 最大负载电流3 A, 最大负载电压60 V 直流
供应商型号: 1387068
供应商: element14
标准整包数: 1

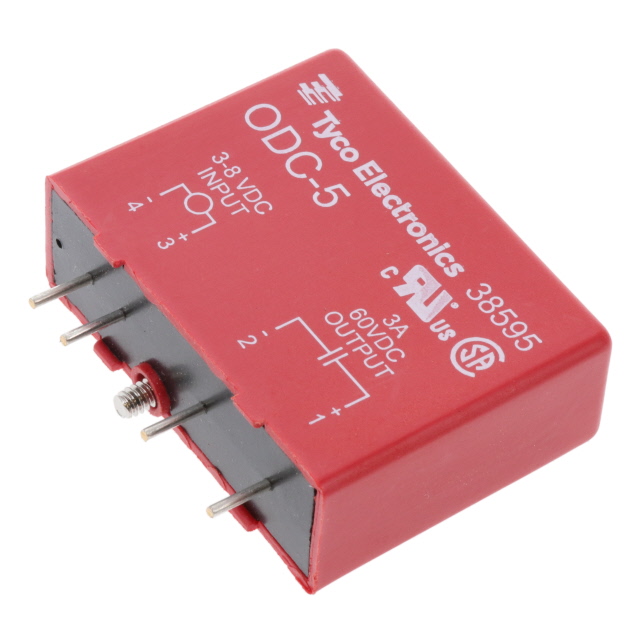

TE CONNECTIVITY 固态继电器 ODC-5

ODC-5概述

    # ODC-5 DC 输入固态继电器技术手册

    产品简介


    ODC-5 是一款由 Potter & Brumfield 生产的 DC 输入固态继电器(Solid State Relay, SSR),属于单刀单掷常开(1 Form A SPST-NO)类型的电子元器件。它广泛应用于工业自动化、过程控制以及电子设备中需要高速切换和高可靠性的场景。其核心功能是通过小电流输入信号来控制高电压输出回路的通断状态,具有无机械磨损、快速响应、长寿命的特点。
    主要应用领域包括但不限于:机器人控制系统、电机控制、LED驱动电路、电源管理模块等。

    技术参数


    以下为 ODC-5 的关键技术规格和性能参数:
    - 输入电压范围:3 – 8 VDC
    - 输出电压范围:3 – 60 VDC
    - 绝缘强度:4000 VRMS(初始耐压测试)
    - 接触形式:1 Form A SPST-NO
    - 工作温度范围:-30°C 至 +80°C
    - 外形尺寸:
    - 长度:42.3 mm(1.66 in)
    - 宽度:15.15 mm(0.596 in)
    - 高度:31.7 mm(1.24 in)
    - 重量:35 g(1.38 盎司)
    此外,ODC-5 支持直流电流输入和输出,且符合多项环保法规要求,如欧盟 RoHS 和 ELV 指令。

    产品特点和优势


    ODC-5 的独特功能和显著优势如下:
    1. 高效切换:无机械触点设计,确保了更高的开关速度和更长的使用寿命。
    2. 宽电压范围:支持 3 至 60 VDC 的输出电压,满足多样化需求。
    3. 紧凑封装:体积小巧,适合空间受限的应用场合。
    4. 高可靠性:卓越的绝缘性能和耐用性使其适用于严苛的工作环境。
    5. 环保认证:符合全球主要环保标准,符合绿色制造趋势。
    这些特点使得 ODC-5 在工业自动化和高端电子产品领域具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    1. 电机控制:ODC-5 可用于控制小型直流电机,实现精准的速度调节和启停控制。
    2. LED 照明:利用其高效的直流控制能力,ODC-5 能够作为 LED 驱动电路的核心开关组件。
    3. 电源管理:通过控制高电压回路的通断,ODC-5 可有效提升系统能效。
    使用建议
    - 确保输入电压稳定在 3 至 8 VDC 范围内,以避免触发异常。
    - 当负载较高时,需外加散热装置以延长设备寿命。
    - 在安装过程中注意焊接质量,以确保良好的电气连接。

    兼容性和支持


    ODC-5 采用印刷电路板连接方式,可通过焊盘直接集成到主控板上。此外,该产品与其他标准 PCB 组件兼容,易于与其他电子元器件协同工作。
    制造商 Potter & Brumfield 提供全面的技术支持服务,包括在线文档查询、电话技术支持以及定制化开发支持。

    常见问题与解决方案


    以下是部分用户可能遇到的问题及解决方法:
    1. 问题:继电器无法正常工作
    原因:输入电压未达到要求范围。
    解决办法:检查输入电压是否处于 3 – 8 VDC 的范围内。
    2. 问题:继电器发热严重
    原因:负载过大或散热不良。
    解决办法:增加外部散热片并降低负载功率。
    3. 问题:接线松动导致信号不稳定
    原因:焊接点或插头连接不牢固。
    解决办法:重新焊接连接点或更换插头。

    总结和推荐


    综合评估
    ODC-5 DC 输入固态继电器凭借其高效的性能、广泛的适用性和高可靠性,在工业和消费级电子领域表现出色。特别是在需要高精度、长寿命和快速响应的场景中,ODC-5 是一个理想的选择。
    推荐结论
    我们强烈推荐 ODC-5 用于需要高可靠性和低维护成本的应用中。对于需要复杂控制逻辑或更高功率处理的场合,可以考虑结合其他同类模块以扩展功能。
    如有更多疑问,请联系 Potter & Brumfield 客户支持团队,电话:+1 800 522 6752。

    注:本手册内容参考自 Potter & Brumfield ODC 系列产品技术文档,最终解释权归厂家所有。

ODC-5参数

参数
输入电压 5V(DC)
控制电压 3V~8V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 DC
负载电压 60V(DC)
长*宽*高 43.18mm*15.2mm*31.8mm
安装方式 标准安装
零件状态 在售
包装方式 托盘

ODC-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ODC-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY ODC-5 ODC-5数据手册
