6609042-4

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于辐射控制的多用途电源线 RFI 滤波器。将线对地干扰抑制滤波器与其他的电路结合在一起,以减少线间噪声和瞬变。
供应商型号: 6609042-4
供应商: Master
标准整包数: 4

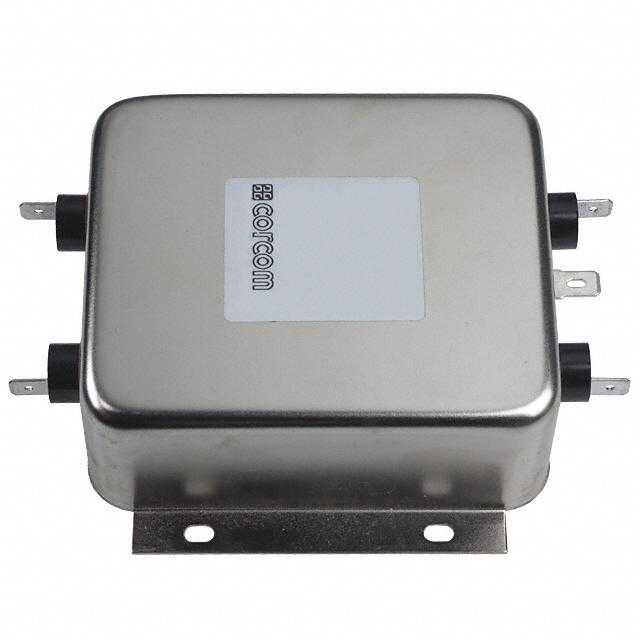

TE CONNECTIVITY EMI滤波器 6609042-4

6609042-4概述

    电子元器件技术手册:Corcom S系列多用途电源线RFI滤波器

    产品简介


    Corcom S系列多用途电源线RFI滤波器(以下简称“S系列滤波器”)是一种用于减少射频干扰(RFI)的高性能过滤设备。该滤波器特别适用于控制设备的电磁辐射排放,广泛应用于开关电源、SCR和T2L电路的合规测试。S系列滤波器能够有效抑制电源线上的共模和差模噪声,确保符合FCC Part 15、Subpart J及EN55022, Level A标准,工作频率范围为50/60Hz。

    技术参数


    - 最大泄漏电流:
    - @120 VAC 60 Hz: 0.4 mA
    - @250 VAC 50 Hz: 0.7 mA
    - 耐压测试:
    - 线对地:2250 VDC (1分钟)
    - 线对线:1450 VDC (1分钟)
    - 额定电压:250 VAC
    - 额定电流:3A至60A
    - 工作温度范围:
    - 额定电流Ir条件下:-10°C至+40°C
    - 当环境温度(Ta)高于+40°C时,最大工作电流(Io)计算公式如下:Io = Ir (85-Ta)/45
    - 认证:UL Recognized、CSA Certified、VDE Approved

    产品特点和优势


    - 多重过滤能力:S系列滤波器结合了线对地干扰过滤器和其他电路,以减少线对线的噪声和瞬变。
    - 高阻抗兼容性:专为RF频率下设备阻抗较高的情况设计。
    - 多功能适用性:适用于各种开关电源及符合FCC和EN标准的设备。
    - 宽温度范围适应性:能够适应不同环境温度条件,保证在各种工况下的稳定工作。

    应用案例和使用建议


    S系列滤波器被广泛应用于电信、医疗设备、工业自动化等多个领域。对于需降低EMI/RFI干扰、满足特定标准要求的应用场景,S系列滤波器是理想的选择。使用时建议进行环境温度测试,根据Io计算公式调整最大工作电流以保证设备长期稳定运行。

    兼容性和支持


    - 兼容性:S系列滤波器具有广泛的适用性,可以与多种电子设备和系统配套使用。
    - 技术支持:Corcom提供详尽的技术文档和支持服务,如需帮助可访问官方网站或联系客服。

    常见问题与解决方案


    1. 问题:滤波器安装后出现发热现象
    - 解决方案:检查安装环境的温度是否超出工作范围,确认连接是否正确。必要时考虑更换更大功率的滤波器。
    2. 问题:设备在高频段仍然存在明显噪声
    - 解决方案:确保选用合适型号的滤波器,根据需要选择更高的额定电流或更宽的频率响应范围。

    总结和推荐


    S系列滤波器凭借其卓越的EMI/RFI过滤能力和广泛的适用范围,成为市场上备受青睐的产品。它不仅能够有效降低设备的电磁干扰,还能确保设备符合严格的国际标准。尽管价格稍高于普通滤波器,但从长远来看,它能显著提升系统的可靠性和稳定性,值得推荐使用。

6609042-4参数

参数
电阻 -
截止频率 -
ESD保护 -
额定电流 20A
滤波器阶数 -
通道数 -
电感值 -
中心频率 -
电路技术 -
电容值 -
额定电压-DC -
长*宽*高 106.7mm(长度)*38.9mm(高度)
安装方式 法兰安装

6609042-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609042-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609042-4 6609042-4数据手册

6609042-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 64.2664 ¥ 534.3486
8+ $ 62.7513 ¥ 534.3486
12+ $ 60.2716 ¥ 500.8684
28+ $ 59.6286 ¥ 488.2989
52+ $ 56.2104 ¥ 460.3072
100+ $ 52.8028 ¥ 432.402
252+ $ 52.8028 ¥ 432.402
库存: 110
起订量: 4 增量: 0
交货地:
最小起订量为:4
合计: ¥ 2137.39
