7BCF10R

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科 三相RFI滤波器 BCF系列, 230 V 交流, 法兰安装
供应商型号: N-7BCF10R
供应商: 云汉优选
标准整包数: 1

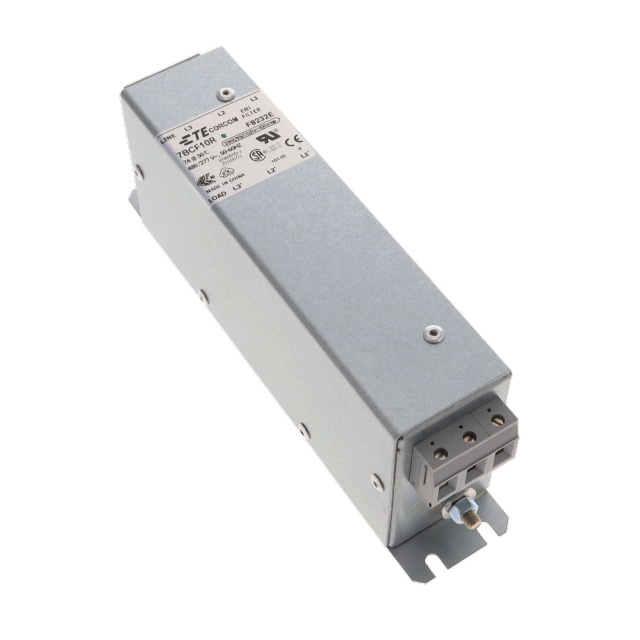

TE CONNECTIVITY EMI滤波器 7BCF10R

7BCF10R概述

    高品质电子元器件产品技术手册

    产品简介


    在电子设备中,高品质的电子元器件是保证系统稳定运行的关键。本文将介绍一种适用于多种应用场景的电子元器件——电源滤波器系列,这些产品以其卓越的技术性能和广泛的应用领域而著称。产品系列涵盖了高噪声工业应用、医疗应用以及开关模式电源等多个领域,能够有效抑制进入和离开设备的传导射频干扰(RFI)和电磁干扰(EMI),并满足不同性能需求。

    技术参数


    该系列产品具有广泛的电流范围和电压支持能力,具体技术参数如下:
    | 系列 | 电流范围 | 页面位置 |
    |
    | B 系列 | 1-30A | Page 15 |
    | SB 系列 | 6-30A | Page 20 |
    | K 系列 | 1-60A | Page 48 |
    | DK 系列 | 1-20A | Page 18 |
    | R 系列 | 1-20A | Page 60 |
    | EBP, EDP, EOP系列 | 1-10A | Page 21 |
    | EMC 系列 | 3-30A | Page 24 |
    | WG 系列 | 16A | Page 88 |
    | FC 系列 | 6-50A | Page 30 |
    | S 系列 | 3-60A | Page 67 |
    | V/W 系列 | 3-20A | Page 85 |
    | T 系列 | 3-20A | Page 79 |
    | MV 系列 | 3-20A | Page 53 |
    | HZ 系列 | 3A | Page 43 |
    | HT 系列 | 6-15A | Page 40 |
    | HQ 系列 | 3-6A | Page 37 |
    | N 系列 | 6-10A | Page 55 |
    | U 系列 | 6A | Page 83 |
    | Q 系列 | 3-20A | Page 57 |
    | SK 系列 | 3-40A | Page 74 |
    | RK 系列 | 3-20A | Page 64 |
    | G 系列 | 6-10A | Page 35 |
    | X/Y/Z 系列 | 1-6A | Page 91 |
    | EP/VP 系列 | 3-20A | Page 27 |
    | EEJ/EJS 系列 | 1-20A | Page 153 |
    | EBF 系列 | 1-10A | Page 138 |
    | ED 系列 | 1-15A | Page 144 |
    | EC 系列 | 1-10A | Page 141 |
    | EJT 系列 | 1-20A | Page 163 |
    | EF 系列 | 1-15A | Page 160 |
    | SRB 系列 | 15A | Page 203 |
    | GG/HG 系列 | 1-10A | Page 166 |
    | C 系列 | 1-15A | Page 130 |
    | CU 系列 | 1-15A | Page 134 |
    | P 系列 | 3-6A | Page 37 |
    | Medium P 系列| 3-10A
    | H 系列 | 1-15A | Page 169 |

    产品特点和优势


    该系列产品的优势主要体现在其出色的EMI/RFI过滤能力和适应性强的电流范围。例如,B系列和SB系列具有宽泛的电流范围,适用于多种高噪声工业应用,而K系列和DK系列则能在更大范围内进行电流调节,为需要更高功率的应用提供了灵活性。此外,R系列和其他部分系列具有良好的过滤效果,能够在低电流条件下保持稳定的表现,适合医疗应用和精密设备。

    应用案例和使用建议


    该系列电源滤波器已被广泛应用于开关电源设计、医疗设备以及各种高噪声工业环境。例如,FC系列特别适合于处理电力系统的高频噪声,而K系列在大电流应用场景中表现出色。根据具体应用需求选择合适的系列,如需进行EMI/RFI过滤,可优先考虑使用EMC系列,其适用于EN550xxx标准,能够达到Class A和Class B的要求。
    使用建议方面,对于医疗设备,建议选择具有高稳定性和低噪音特性的产品;对于高功率应用,则需要关注滤波器的工作温度范围和散热能力。根据制造商的技术指导书和安装指南正确安装,可以进一步提高系统的可靠性和稳定性。

    兼容性和支持


    这些产品与市场上大多数主流电子设备兼容,可以方便地集成到现有的设计中。厂商提供详尽的技术支持文档,包括详细的接线图和测试方法,以确保用户能够快速上手并充分发挥产品性能。此外,厂家还提供了定期的技术更新服务,及时解决用户可能遇到的问题。

    常见问题与解决方案


    根据技术手册,我们整理出了一些常见的用户问题及其解决方法:
    - 问题一:如何正确安装滤波器?
    - 解决方案:参考技术手册中的安装指南,按照指示正确连接各部件,确保接地良好。

    - 问题二:如何确定适合特定应用的最佳型号?
    - 解决方案:对比不同系列的产品规格,根据应用所需的电流范围和EMI/RFI抑制能力来选择。

    - 问题三:产品在长时间运行后发热严重怎么办?
    - 解决方案:检查系统冷却机制是否正常工作,必要时增加散热措施或选择带有更高散热效率的型号。

    总结和推荐


    总体而言,该系列电源滤波器凭借其全面的性能参数和多样化的设计,在各种工业和医疗应用场景中表现优异。无论是在高噪声环境下保证信号完整性,还是在医疗设备中保障患者安全,都展现了出色的能力。因此,我强烈推荐这一系列产品给需要高质量EMI/RFI过滤解决方案的工程师和技术人员。

7BCF10R参数

参数
滤波器阶数 -
ESD保护 -
电路技术 -
通道数 -
电感值 2.43mH
额定电流 7A
电阻 -
截止频率 -
电容值 100nF
中心频率 -
额定电压-DC 277V
长*宽*高 190mm*42mm*72mm
安装方式 底座安装
零件状态 在售
包装方式 盒装,托盘

7BCF10R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7BCF10R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 7BCF10R 7BCF10R数据手册
