6609062-1

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于辐射控制的底盘或印刷电路板安装电源线滤波器。旨在使大多数数字设备(包括具有开关电源的设备)符合 EN55022 B 级和 FCC 第 15J 部分,B 级传导辐射限值。
供应商型号: 6609062-1
供应商: Master
标准整包数: 1

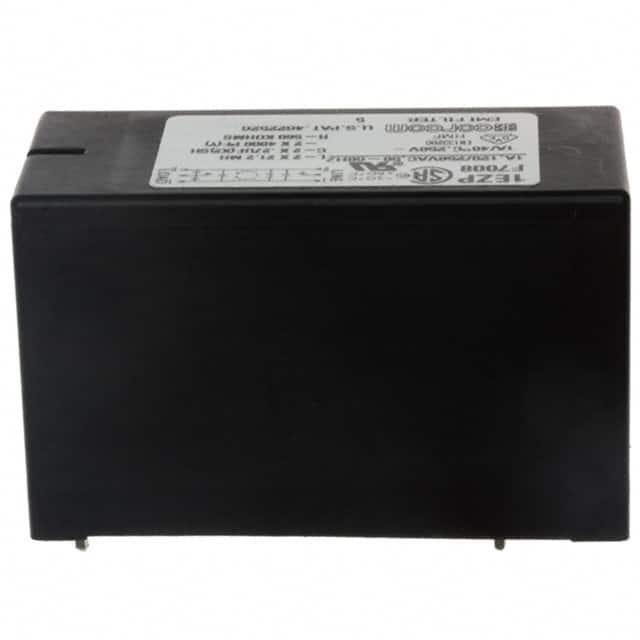

TE CONNECTIVITY EMI滤波器 6609062-1

6609062-1概述


    产品简介


    RFI电源线滤波器
    本产品属于X、Y、Z系列,是用于电磁辐射控制的机壳或PC板安装型射频干扰(RFI)滤波器。这些滤波器设计用于将各类数字设备(包括那些配备开关电源的设备)的传导发射限制在符合FCC第15部分J类,第B级的标准范围内。具体而言,Y系列适用于EN55022标准的A级和B级及FCC第15部分J类B级;而Z系列则适用于更高标准。

    技术参数


    - 尺寸:具体尺寸如图表所示(单位为英寸和毫米)。
    - 最大漏电流:在120VAC 60Hz条件下为0.30mA,在250VAC 50Hz条件下为0.50mA。
    - 耐压测试(一分钟后):
    - 线到地:2250VDC
    - 线对线:1450VDC
    - 额定电压:最大250VAC。
    - 工作频率:50/60Hz。
    - 额定电流:1至6A。
    - 工作温度范围:在-10°C到+40°C的环境温度下工作,若环境温度高于+40°C,最大工作电流(Io)按公式Io = Ir (85-Ta)/45计算。

    产品特点和优势


    - 紧凑型:可安装在机壳或PC板上,占用空间小。
    - 三种性能等级:适合不同应用需求。
    - 全面的滤波解决方案:提供高效且小巧的设计。

    应用案例和使用建议


    应用案例:
    - 将各类数字设备的传导发射控制在FCC第15部分J类,第B级要求范围内。
    - 使用在具有开关电源的设备中,满足EN55022标准的A级和B级。
    使用建议:
    - 在选择型号时需根据实际使用环境和所需的滤波效果进行。
    - 安装前请确认设备工作温度不超过最高额定值,必要时需采取散热措施。

    兼容性和支持


    - 兼容性:适用于大多数数字设备和PCB设计。
    - 支持和服务:制造商提供相关的技术支持和服务,详情请参阅产品手册或联系官方客服。

    常见问题与解决方案


    1. 问:产品工作电流与温度的关系如何?
    - 答:根据手册中的公式Io = Ir (85-Ta)/45计算,在超过+40°C的环境下需要调整工作电流以确保安全运行。

    2. 问:产品安装是否需要特定的布线布局?
    - 答:建议遵循手册中的推荐PC板布局图进行布线,以确保最佳性能和避免不必要的干扰。

    总结和推荐


    综上所述,这些RFI电源线滤波器提供了优秀的电磁干扰抑制能力,非常适合需要高度可靠性的应用场合,如数字设备和通信系统。其紧凑的设计和多种性能等级的选择使其成为市场上颇具竞争力的产品。强烈推荐在上述应用中使用,特别是在需要严格遵守EMC标准的环境中。

6609062-1参数

参数
中心频率 -
通道数 -
电容值 -
电感值 -
截止频率 -
电路技术 -
滤波器阶数 -
ESD保护 -
额定电压-DC -
额定电流 1A
电阻 -
长*宽*高 41.1mm(高度)
安装方式 通孔安装
包装方式 散装

6609062-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609062-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609062-1 6609062-1数据手册

6609062-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
