6609068-2

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科 三相RFI滤波器 Corcom AYA系列, 250 (PH → G) V 交流,440 (PH → PH) V 交流, 法兰安装
供应商型号: Q-6609068-2
供应商: 期货订购
标准整包数: 2

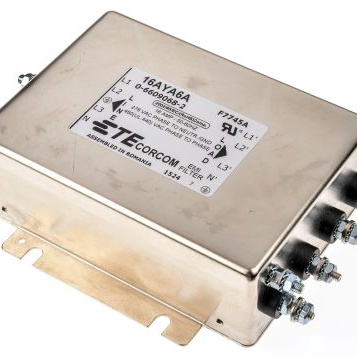

TE CONNECTIVITY EMI滤波器 6609068-2

6609068-2概述


    产品简介


    3-Phase WYE RFI Power Line Filters (AYA系列)
    产品类型:电磁干扰(EMI)滤波器,专门设计用于三相WYE配置中的电源线。
    主要功能:这些滤波器可以有效地减少电磁干扰(RFI),从而提高电力系统的稳定性和可靠性。适用于工业设备、通信系统及任何需要高频率干扰抑制的应用。
    应用领域:广泛应用于工业自动化、数据中心、风力发电、电动汽车充电站等领域。

    技术参数


    - 最大泄漏电流:
    - @ 120 VAC 60 Hz: 1.62 mA
    - @ 250 VAC 50 Hz: 2.82 mA

    - 耐压测试(Hipot)
    - 线到地: 1500 VAC
    - 线到线: 1450 VDC

    - 额定电压(最大):
    - 相到相: 440 VAC
    - 相到地: 250 VAC
    - 工作频率:50/60 Hz
    - 额定电流范围:16A 至 100A
    - 操作温度范围:
    - 在额定电流Ir下:-10°C 到 +40°C
    - 高于+40°C 的环境温度下:最大操作电流(Io) 计算公式为:Io = Ir × (85 - Ta) / 45

    产品特点和优势


    - 成本效益:这些滤波器是通用型的三相滤波器,提供高性价比的解决方案。

    - 频率响应:在10 kHz至30 MHz的完整频段内表现出良好的衰减特性。

    - 安装方式:两种不同的安装样式可供选择,分别是法兰安装和接线端子安装。

    应用案例和使用建议


    这些滤波器特别适合于三相WYE配置的工业环境中,例如在高压环境下运行的数据中心和风电场。使用时应注意根据环境温度调整操作电流,确保设备在高温条件下也能正常运行。
    使用建议:
    - 在安装前,确保正确测量环境温度,以便计算出最大操作电流。
    - 定期检查和维护,以保证滤波器的长期稳定性。

    兼容性和支持


    - 兼容性:适用于所有三相WYE配置的应用,且可与多种电气设备兼容。
    - 支持:Corcom公司提供详细的技术文档和在线支持,帮助客户解决安装和使用过程中的问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 滤波器在高湿度环境下出现故障 | 确保滤波器安装在干燥环境中,并定期检查密封件的完整性。 |
    | 过高的操作温度导致滤波器过热 | 根据公式Io = Ir × (85 - Ta) / 45计算出实际最大操作电流,避免超载运行。 |
    | 无法达到预期的RFI抑制效果 | 检查滤波器的连接方式和电缆长度,确保按照制造商的建议进行安装。 |

    总结和推荐


    总体评价:这款3-Phase WYE RFI Power Line Filter(AYA系列)在电磁干扰抑制方面表现出色,同时具备良好的经济性和广泛的适用范围。其多样的安装选项和灵活的操作条件使其成为许多工业应用场景的理想选择。
    推荐:鉴于其优异的性能和多样的应用场合,我们强烈推荐这一系列滤波器给那些对可靠性和效率有较高要求的客户。无论是新建项目还是现有系统的升级,都能找到合适的型号来满足需求。

6609068-2参数

参数
电路技术 -
电阻 -
ESD保护 -
电容值 -
截止频率 -
电感值 -
额定电流 16A
滤波器阶数 -
中心频率 -
通道数 -
额定电压-DC -
长*宽*高 201mm*50mm*50mm
安装方式 法兰安装,螺纹安装

6609068-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609068-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609068-2 6609068-2数据手册

6609068-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
