1-6609028-3

产品分类: 晶体滤波器
厂牌: TE CONNECTIVITY
产品描述: 通用 RFI 电源线滤波器 - 高阻抗负载的理想选择。非常适合存在脉冲、连续和/或间歇性 RFI 干扰的应用。
供应商型号: F-1-6609028-3
供应商: 海外现货
标准整包数: 12

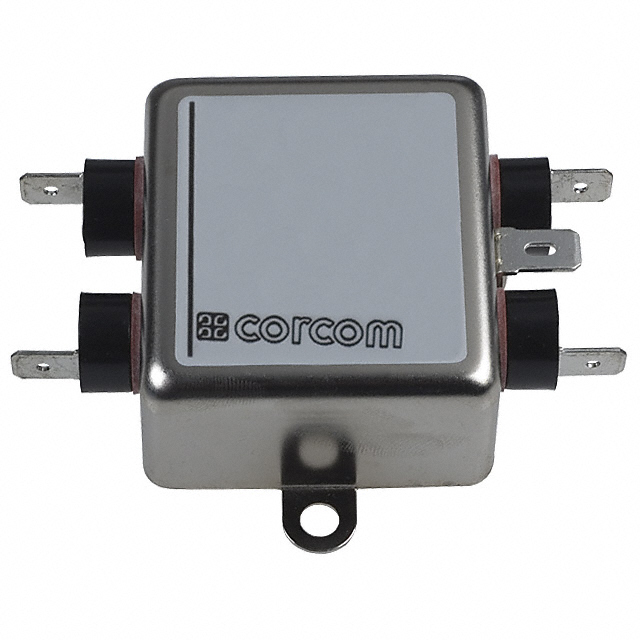

TE CONNECTIVITY 晶体滤波器 1-6609028-3

1-6609028-3概述

    RFI Power Line Filters K Series 技术手册概述



    产品简介



    RFI(射频干扰)电源线滤波器是一种专为高阻抗负载设计的通用型电子元器件,特别适用于工业、通信及医疗设备中。K系列滤波器以其卓越的抗干扰能力、低泄漏电流和适应广泛的电压和电流等级而著称,适用于需要处理脉冲、连续和间歇性RFI干扰的场合。


    技术参数



    - 最大泄漏电流:
    - VK型号:120 VAC 60 Hz 下为 0.5 mA,250 VAC 50 Hz 下为 1.0 mA
    - EK型号:120 VAC 60 Hz 下为 0.21 mA,250 VAC 50 Hz 下为 0.36 mA
    - 绝缘耐压测试:
    - 线对地:2250 VDC
    - 线对线:1450 VDC
    - 额定电压: 最大250 VAC
    - 操作频率: 50/60 Hz
    - 额定电流: 1到60 A
    - 工作温度范围: 额定电流下为 -10°C 到 +40°C,在高于+40°C 的环境温度下,最大运行电流按公式计算:Io = Ir * (85 - Ta) / 45
    - 认证: UL Recognized, CSA Certified, VDE Approved


    产品特点和优势



    - 适用性广: 特别适合高阻抗负载
    - 抗干扰能力强: 适用于脉冲、连续和间歇性RFI干扰的场合
    - 泄漏电流低: EK型号符合VDE便携式设备和非患者护理医疗设备的超低泄漏电流要求
    - 多样选择: 提供不同电流等级的产品,从1 A到60 A不等
    - 接地线电感器可选: 通过加装接地线电感器提升性能


    应用案例和使用建议



    K系列滤波器在多种应用场合中均有出色表现,例如:
    - 通信系统: 用于通信基站,有效过滤掉RFI噪声,保证信号传输质量。
    - 医疗设备: 由于其极低的泄漏电流,特别适合医疗领域的敏感设备。
    - 工业自动化: 在高压、高频环境中稳定运行,确保设备的正常运转。

    使用建议:
    - 确保在安装过程中接地良好,以避免潜在的电气安全风险。
    - 根据设备的实际电流需求选择合适的滤波器型号,确保良好的电气匹配。


    兼容性和支持



    - 兼容性: 适用于各种标准输入/输出接口,如NEMA 5-15P到IEC 60320-1 C-13连接器。
    - 支持: 提供详细的技术文档和客户支持,包括在线帮助和服务热线,以便用户获得必要的技术支持和指导。


    常见问题与解决方案



    - 问题: 滤波器无法达到预期的过滤效果。
    - 解决方案: 确认电源线是否正确安装,并检查电源线的阻抗是否匹配。
    - 问题: 泄漏电流过大。
    - 解决方案: 检查接地线是否良好连接,必要时更换接地线电感器。
    - 问题: 设备异常关闭。
    - 解决方案: 检查电源电压是否超出额定范围,调整至合适的电压水平。


    总结和推荐



    综上所述,K系列滤波器凭借其出色的抗干扰能力和低泄漏电流,使其成为处理RFI干扰的理想选择。其广泛的应用范围和高可靠性使其在市场上具有较强的竞争力。对于需要在严苛环境下保证信号质量和设备稳定性的应用场景,强烈推荐使用K系列滤波器。

1-6609028-3参数

参数
中心频率 -
通带纹波 -
带宽 -
插入损耗 -
极数 1
长*宽*高 85.1mm(长度)*71.4mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

1-6609028-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-6609028-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 晶体滤波器 TE CONNECTIVITY 1-6609028-3 1-6609028-3数据手册
