1-6609037-5

产品分类: 晶体滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科 单相电源线滤波器 Corcom EMC系列, 250 V 交流, 法兰安装
供应商型号: 9586490
供应商: element14
标准整包数: 1

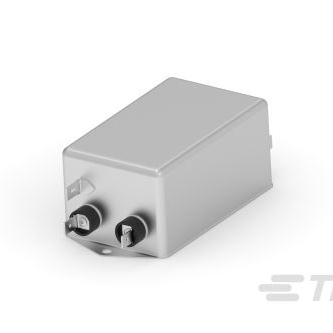

TE CONNECTIVITY 晶体滤波器 1-6609037-5

1-6609037-5概述


    产品简介


    Corcom EMC系列双级射频干扰电源滤波器 是一款紧凑型且成本效益高的产品,专为电源线中的射频干扰(RFI)设计。这些滤波器适用于多种应用场景,包括开关模式电源。产品型号多样,电流额定值可选3A至30A,能够满足不同应用的需求。

    技术参数


    - 型号: EMC系列
    - 尺寸: 以英寸和毫米为单位,参考用途仅显示。
    - 电压等级: 最大250 VAC
    - 额定频率: 50/60 Hz
    - 额定电流: 3A至30A
    - 最大漏电流:
    - @ 120 VAC 60 Hz: 0.21 mA (3-10A), 0.73 mA (15-30A)
    - @ 250 VAC 50 Hz: 0.43 mA (3-10A), 1.52 mA (15-30A)
    - 耐压测试 (1分钟):
    - 线到地: 2250 VDC
    - 线到线: 1450 VDC
    - 操作温度范围: 在额定电流Ir下,-10°C至+40°C;超过+40°C时,按公式计算最大操作电流:Io = Ir (85-Ta)/45
    - 端子类型: 0.250 [6.3] 弹片终端、引线、螺纹接线柱
    - 安装方式: 支持螺纹接线柱及引线安装

    产品特点和优势


    1. 紧凑型设计:适合空间有限的应用场合。
    2. 高成本效益:性能优异但价格合理,适合广泛的应用。
    3. 宽广的电流范围:支持从3A到30A的电流需求,适用范围广泛。
    4. 高性能:高共模和差模衰减,在低频范围内表现优秀。
    5. 适用性广:适用于各种电源设备,尤其是开关模式电源。

    应用案例和使用建议


    该系列产品主要用于开关模式电源(如开关电源适配器),确保电源稳定可靠。例如,在笔记本电脑充电器中,这些滤波器能有效抑制射频干扰,保证设备正常运行。对于需要紧凑设计的应用,推荐选择螺纹接线柱版本;而对于需要引线安装的应用,则可选择引线版。此外,在高温环境下,需特别关注额定电流的调整以避免过载风险。

    兼容性和支持


    - 兼容性: 该滤波器可用于多种标准电源设备,但具体兼容性需根据实际应用需求确认。
    - 支持与维护: Corcom公司提供详尽的技术支持和售后服务。若有任何疑问,可通过官方网站查询相关信息或直接联系技术支持部门。

    常见问题与解决方案


    - 问题: 漏电流超出标准?
    - 解决方案: 检查连接是否正确,或更换为更合适的型号。
    - 问题: 耐压测试失败?
    - 解决方案: 检查测试条件是否符合要求,或联系技术支持寻求帮助。
    - 问题: 高温环境下电流不稳定?
    - 解决方案: 参考操作温度范围内的电流调整公式,适当降低工作电流。

    总结和推荐


    综上所述,Corcom EMC系列双级射频干扰电源滤波器具有高度紧凑性、优良性能和广泛的适用范围。它不仅适用于电源适配器,还可用于工业设备等多种场景。强烈推荐给需要高品质射频干扰抑制的用户。如果您希望在节省空间的同时保证设备运行的稳定性,这款产品是您的理想选择。

1-6609037-5参数

参数
插入损耗 -
极数 2
中心频率 -
通带纹波 -
带宽 -
安装方式 法兰安装

1-6609037-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-6609037-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 晶体滤波器 TE CONNECTIVITY 1-6609037-5 1-6609037-5数据手册
