1-6609032-5

产品分类: 晶体滤波器
厂牌: TE CONNECTIVITY
产品描述: 双相通用 RFI 电源线滤波器。双 T 截面 RFI 滤波器提供优质的性能。
供应商型号: 1-6609032-5
供应商: Master
标准整包数: 1

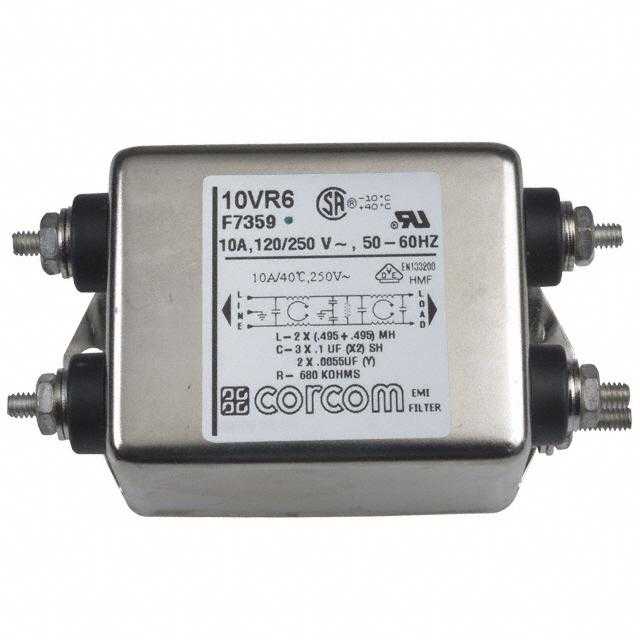

TE CONNECTIVITY 晶体滤波器 1-6609032-5

1-6609032-5概述

    R系列双级通用RFI电源线滤波器技术手册

    产品简介


    RFI(射频干扰)电源线滤波器是用于降低电源线上RFI噪声的电子元器件。本文所介绍的R系列滤波器由Corcom公司生产,是一款专为工业和商业用途设计的双级通用型滤波器。该滤波器能够有效控制脉冲、连续及间歇性干扰,适用于低阻抗负载环境,在RFI噪声较大的环境中表现出色。R系列滤波器分为VR和ER两种型号,ER型号提供了更低的泄漏电流,但不会影响插入损耗。

    技术参数


    - 额定电压: 最大250 VAC
    - 额定电流: 1至20A
    - 工作频率: 50/60 Hz
    - 工作温度范围: -10°C至+40°C
    - 泄漏电流:
    - VR型号:120VAC时0.4mA,250VAC时0.7mA
    - ER型号:120VAC时0.21mA,250VAC时0.36mA
    - 耐压测试:
    - 线路对地: 2250 VDC
    - 线路对线路: 1450 VDC

    产品特点和优势


    - 双重T型RFI滤波器: 提供卓越的性能,减少噪声干扰。
    - 适合低阻抗负载: 在噪声严重的环境中表现优异。
    - 控制造型干扰: 控制不同类型的干扰,包括脉冲、连续和间歇性干扰。
    - ER型号低泄漏电流: 不会影响插入损耗的同时,提供更低的泄漏电流。

    应用案例和使用建议


    R系列滤波器适用于各种工业和商业设备,如电机、照明系统、电信设备等。根据实际应用环境选择合适的额定电流和电压等级。例如,在电力系统中安装时,建议选择高电流等级的型号,以确保设备的稳定运行。

    兼容性和支持


    - 输入/输出样式: 包括0.250英寸(6.3mm)叉形接头、导线引出端子、螺纹螺栓以及IEC标准插口。
    - 配件: GA400 NEMA 5-15P至IEC 60320-1 C-13电源线。

    常见问题与解决方案


    - Q: 滤波器过热如何处理?
    - A: 请检查是否有过载现象,调整负载容量或选择更大额定电流的型号。
    - Q: 泄漏电流异常如何处理?
    - A: 确认接线正确,如果仍然存在问题,请更换滤波器。

    总结和推荐


    R系列滤波器凭借其优异的性能、灵活的应用范围和可靠的稳定性,非常适合需要高效抑制射频干扰的场合。它在低阻抗负载环境中的表现尤为出色,能够有效减少噪声,提高系统的整体性能。我们强烈推荐使用这款滤波器来提升您的设备在复杂电磁环境下的工作性能。

1-6609032-5参数

参数
带宽 -
插入损耗 -
极数 2
中心频率 -
通带纹波 -
安装方式 螺纹安装
