1-6609037-1

产品分类: 晶体滤波器
厂牌: TE CONNECTIVITY
产品描述: 具有成本效益的小型双级 RFI 电源线滤波器。小型双级滤波器系列。
供应商型号: 1-6609037-1
供应商: Master
标准整包数: 1

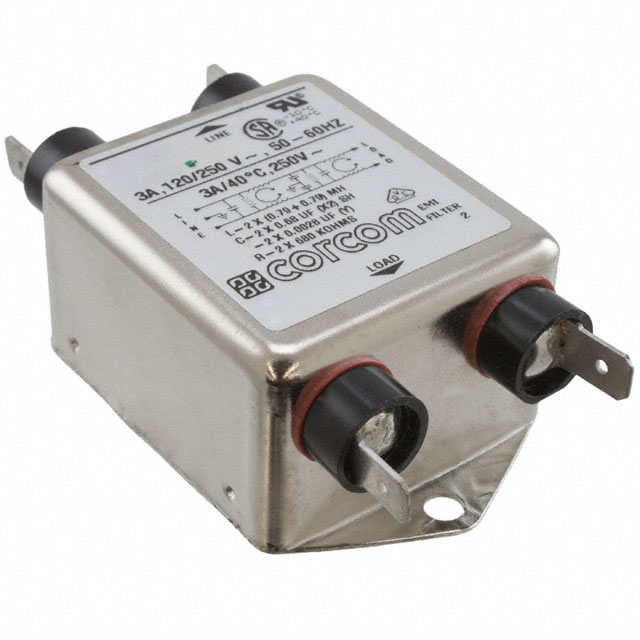

TE CONNECTIVITY 晶体滤波器 1-6609037-1

1-6609037-1概述

    EMC系列紧凑型成本效益双级RFI电源滤波器

    产品简介


    EMC系列是一种紧凑型成本效益双级射频干扰(RFI)电源滤波器。这些滤波器旨在提高电子设备的电磁兼容性(EMC),适用于开关模式电源供应系统。其主要功能是通过减少电磁干扰来确保设备的正常运行,从而提高整体系统的可靠性。

    技术参数


    - 尺寸:具体尺寸信息见下图。单位为英寸或毫米。
    - 额定电流:支持3A、6A、10A、15A、20A或30A。
    - 泄漏电流:在120 VAC 60 Hz时,最大泄漏电流为0.21 mA(3A、6A、10A)和0.73 mA(15A、20A、30A)。在250 VAC 50 Hz时,分别为0.43 mA和1.52 mA。
    - 耐压等级:线对地2250 VDC,线对线1450 VDC。
    - 额定电压:最大250 VAC。
    - 工作频率:50/60 Hz。
    - 工作温度范围:额定电流Ir下为-10°C至+40°C。在高于40°C的环境温度下,最大操作电流(Io)按如下公式计算:Io = Ir (85-Ta)/45。

    产品特点和优势


    EMC系列滤波器的主要优势在于其紧凑设计和成本效益。其采用双级结构,能够在较低的频率范围内提供高差模衰减,并且具有优异的共模性能。这使得它们非常适合用于开关模式电源供应系统,能够有效抑制电磁干扰,从而提高系统稳定性和可靠性。

    应用案例和使用建议


    在电力设备、工业控制设备及通信设备等领域,EMC系列滤波器能够显著提升设备的抗电磁干扰能力。例如,在一个典型的开关电源应用中,EMC系列滤波器可以有效地抑制输入电源线上的高频噪声,确保设备在复杂电磁环境中依然能稳定运行。
    使用建议方面,建议在安装滤波器时,注意电源线的布线方式,尽量避免强磁场环境,以充分发挥滤波器的作用。此外,定期检查并维护滤波器,确保其长期稳定运行。

    兼容性和支持


    EMC系列滤波器与市面上大多数电源模块和其他电子设备兼容。厂商提供了详尽的技术支持和维护服务,用户可以通过官方渠道获取帮助和咨询。

    常见问题与解决方案


    1. 问题:安装后设备仍有干扰现象。
    解决方案:检查安装位置是否有强磁场影响,确保接地良好。
    2. 问题:漏电电流超出标准。
    解决方案:检查接线是否正确,重新测试以确认问题所在。
    3. 问题:滤波器温度过高。
    解决方案:确保设备在规定的环境温度范围内运行,必要时增加散热措施。

    总结和推荐


    综上所述,EMC系列紧凑型成本效益双级RFI电源滤波器在电磁兼容性方面表现出色,适用于多种应用场景。其独特的设计和优异的性能使其在市场上具备较强的竞争力。我们强烈推荐此款滤波器给需要增强电磁兼容性的电子设备制造商和用户。

1-6609037-1参数

参数
中心频率 -
通带纹波 -
带宽 -
插入损耗 -
极数 2
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

1-6609037-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-6609037-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 晶体滤波器 TE CONNECTIVITY 1-6609037-1 1-6609037-1数据手册
