6609032-4

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 双相通用 RFI 电源线滤波器。双 T 截面 RFI 滤波器提供优质的性能。
供应商型号: 6609032-4
供应商: Master
标准整包数: 1

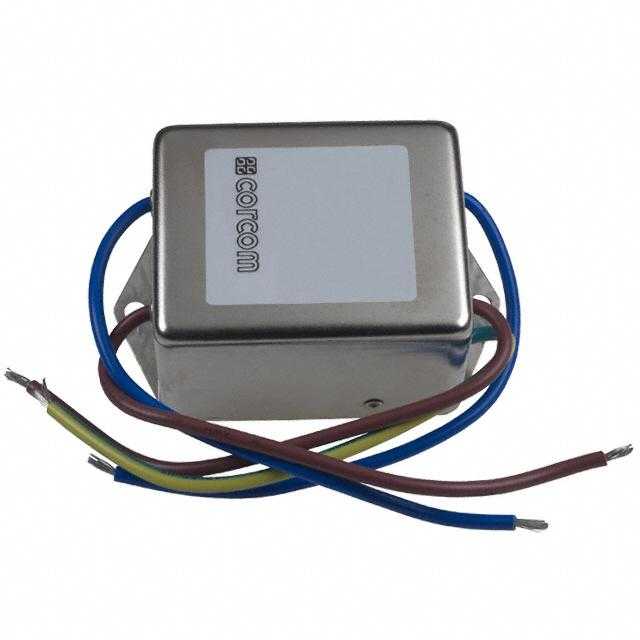

TE CONNECTIVITY EMI滤波器 6609032-4

6609032-4概述

    R系列双级通用RFI电源线滤波器

    产品简介


    R系列双级通用RFI(射频干扰)电源线滤波器是专门设计用于降低和抑制电子设备中射频干扰的重要元件。这些滤波器具有广泛的适用性,特别适用于低阻抗负载和存在嘈杂射频环境的应用场合。它们能够有效地控制脉冲、连续和间歇性的干扰,广泛应用于各类电子设备中,例如计算机、工业控制系统、医疗设备等。

    技术参数


    - 最大泄漏电流:
    - VR型号:120 VAC,60 Hz时为0.4 mA;250 VAC,50 Hz时为0.7 mA
    - ER型号:120 VAC,60 Hz时为0.21 mA;250 VAC,50 Hz时为0.36 mA
    - 耐压测试:
    - 线路到地:2250 VDC
    - 线路之间:1450 VDC
    - 额定电压:最大250 VAC
    - 操作频率:50/60 Hz
    - 额定电流:1至20 A
    - 工作温度范围:-10°C 至 +40°C,在环境温度超过+40°C时,最大操作电流计算公式为Io = Ir (85 - Ta) / 45

    产品特点和优势


    - 双重T型RFI滤波器:提供顶级性能,可以有效抑制射频干扰。
    - 适合低阻抗负载环境:即使在嘈杂的射频环境中也能正常工作。
    - 控制不同类型的干扰:无论是脉冲、连续还是间歇性的干扰,都能得到有效控制。
    - 低泄漏电流:ER型号提供极低的泄漏电流,同时不影响插入损耗。

    应用案例和使用建议


    R系列滤波器广泛应用于各种设备中,如计算机、服务器、工业控制系统等。根据其出色的抗干扰能力,它在工业环境中特别有用。在使用这类滤波器时,应确保连接正确且接地良好以达到最佳效果。
    - 使用建议:
    - 在安装时,需要检查滤波器的接线和接地是否可靠。
    - 定期检查并清洁滤波器,确保其长期高效运行。

    兼容性和支持


    - 兼容性:R系列滤波器可以与标准的电源插头和设备插座配合使用,如IEC 60320-1 C14和C13连接器。
    - 支持和维护:Corcom公司提供了详尽的技术支持文档,包括用户手册、故障排除指南和常见问题解答。

    常见问题与解决方案


    - Q: 滤波器工作时发出噪音?
    - A: 这可能是由于接线不良或接地不充分导致的。请确保所有连接点都牢固且接地良好。
    - Q: 滤波器过热?
    - A: 这可能是因为负载电流超过了滤波器的额定值。请检查实际电流并调整负载以符合额定电流范围。

    总结和推荐


    R系列双级通用RFI电源线滤波器是一款高性能的产品,能够有效抑制射频干扰。凭借其独特的T型滤波结构和优异的电气特性,该滤波器在多种应用场合下表现出色。其低泄漏电流和宽泛的工作温度范围使得它非常适合作为工业设备的标准配置。强烈推荐在需要强抗干扰能力的环境中使用这款滤波器。

6609032-4参数

参数
通道数 -
额定电流 -
截止频率 -
电阻 -
电感值 -
电路技术 -
滤波器阶数 -
额定电压-DC -
电容值 -
中心频率 -
ESD保护 -

6609032-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609032-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609032-4 6609032-4数据手册

6609032-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
