6609066-4

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 紧凑型低电流三相 WYE RFI 滤波器
供应商型号: 9586180
供应商: element14
标准整包数: 1

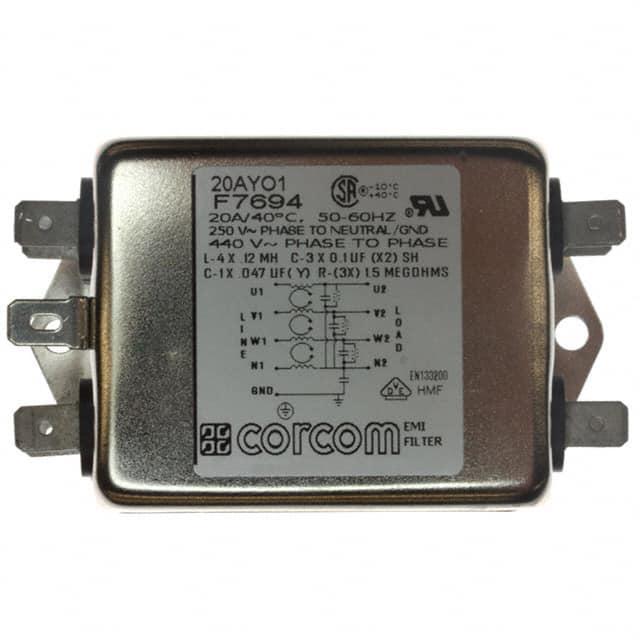

TE CONNECTIVITY EMI滤波器 6609066-4

6609066-4概述

    AYO系列紧凑型低电流三相WYE型RFI滤波器技术手册

    产品简介


    AYO系列是一款紧凑型低电流三相WYE型RFI(射频干扰)滤波器,适用于三相四线WYE接法的应用场景。此滤波器能有效滤除三条线和中性线上的干扰,从100kHz开始具有良好的衰减性能。产品具有小巧的设计,低泄漏电流和方便连接的端子,非常适合需要空间节省和高性能的场合。

    技术参数


    - 最大泄漏电流:
    - 3A 和 6A:@ 120 VAC 60 Hz 下为2.0 mA,@ 250 VAC 50 Hz 下为3.0 mA
    - 10A 和 20A:@ 120 VAC 60 Hz 下为3.5 mA,@ 250 VAC 50 Hz 下为5.5 mA
    - Hipot测试标准:
    - 线对地:1500 VAC
    - 线对线:1450 VDC
    - 额定电压:
    - 相间:440 VAC
    - 相对中性/地:250 VAC
    - 额定电流:3A 至 20A
    - 工作频率:50/60 Hz
    - 工作温度范围:
    - 在额定电流Ir下:-10°C 至 +40°C
    - 高于+40°C 的环境温度时,最大工作电流计算公式为:Io = Ir × (85 - Ta) / 45

    产品特点和优势


    - 适用于三相WYE接法:专门设计用于三相四线WYE接法,具有广泛的应用前景。
    - 高效滤波性能:从100kHz起具有良好的衰减性能,适用于各种高频噪声过滤需求。
    - 低泄漏电流:较低的泄漏电流确保了高安全性和可靠性。
    - 空间节省:紧凑的设计使得设备占用空间更小,适合于空间受限的应用环境。
    - 易于安装:采用方便连接的端子,便于安装和维护。

    应用案例和使用建议


    AYO系列滤波器广泛应用于工业控制、电力系统、数据中心等领域。例如,在电力系统的配电网络中,它可以有效地减少来自电源的高频噪声,提高电力系统的稳定性。对于需要较高工作频率的应用,如电机驱动系统或太阳能逆变器,这款滤波器也能提供出色的性能。
    使用建议:
    - 在高湿度环境下使用时,需注意防护措施以避免湿气对设备的影响。
    - 安装时应确保与负载和电源之间有足够的布线距离,以避免信号干扰。
    - 定期检查设备状态,确保滤波器在最佳工作状态下运行。

    兼容性和支持


    AYO系列滤波器符合UL、CSA和VDE的安全认证,确保其在全球范围内具有高度的兼容性和安全性。制造商提供了详尽的技术文档和在线技术支持,客户可以通过电子邮件、电话或实时聊天获得帮助。

    常见问题与解决方案


    - 问题:滤波器过热
    - 解决方案:确保滤波器周围有良好的通风条件,并检查是否超过额定电流使用。

    - 问题:工作时噪音大
    - 解决方案:检查是否有松动的接线或不正确的接线方式,并重新固定或重新接线。

    - 问题:滤波效果不佳
    - 解决方案:确认输入信号的频率范围,并检查是否选择了合适额定电流的滤波器。

    总结和推荐


    AYO系列滤波器以其紧凑的设计、高效的滤波性能和出色的兼容性在市场上具有较强的竞争力。针对特定的应用需求,如需要空间节省和高性能的场景,我们强烈推荐选用这款滤波器。通过遵守上述使用建议和注意事项,用户可以充分发挥其优势,确保设备稳定可靠地运行。

6609066-4参数

参数
电感值 -
电容值 -
额定电压-DC 250V
通道数 -
截止频率 -
电路技术 -
电阻 -
ESD保护 -
额定电流 20A
中心频率 -
滤波器阶数 -
长*宽*高 52.5mm(宽度)*52.6mm(高度)
安装方式 法兰安装
零件状态 在售
包装方式 散装

6609066-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609066-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609066-4 6609066-4数据手册

6609066-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 50.8538 ¥ 425.6467
10+ $ 49.2179 ¥ 411.9542
25+ $ 47.5769 ¥ 398.2188
50+ $ 45.9372 ¥ 384.4942
100+ $ 44.2962 ¥ 370.7588
250+ $ 40.1949 ¥ 336.4311
库存: 115
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 425.64
