5-104656-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 焊盘 10pin 500mA 金 黑色 SMD,P=1.27mm 贴片安装 9.44mm(长度)*7.23mm(高度)
供应商型号: A99314-ND
供应商: Digi-Key
标准整包数: 1

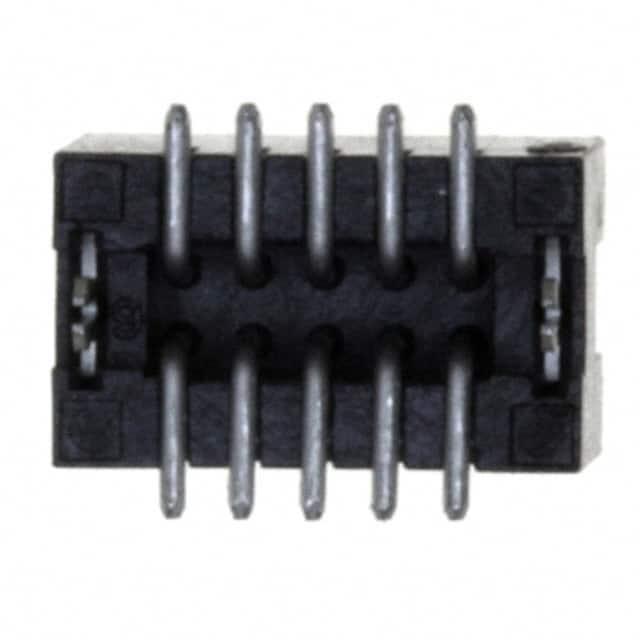

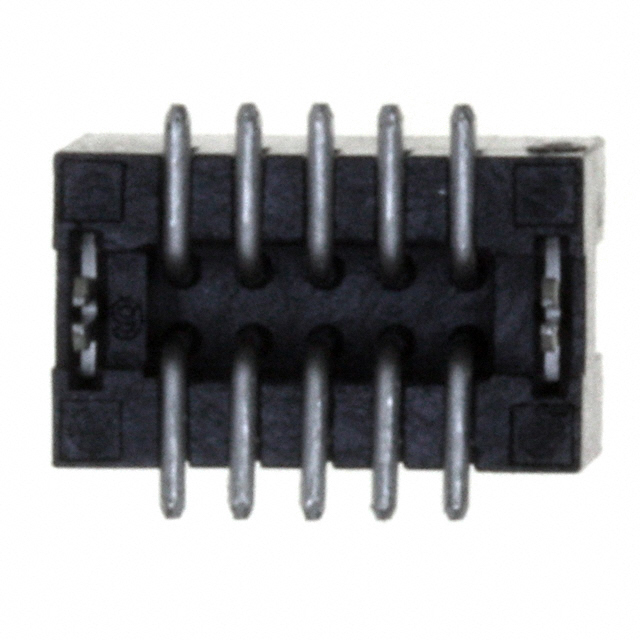

TE CONNECTIVITY 圆形连接器 5-104656-1

5-104656-1概述


    产品简介


    5-104656-1 PCB Mount Header, Vertical, Board-to-Board, 10 Position, 1.27 mm [.05 in] Centerline, Fully Shrouded, Gold, Surface Mount, Black, AMPMODU 50/50 Grid
    5-104656-1 是一款适用于电路板到电路板连接的垂直安装式PCB连接器。该连接器拥有两个行,十个位置,且采用金镀层。它具有完全遮蔽设计(Fully Shrouded),适合于表面贴装(Surface Mount)技术。5-104656-1 主要应用于工业控制、通信设备和消费电子产品等领域,提供稳定的电连接性能。

    技术参数


    - 基本配置
    - 行数:2
    - 位置数:10
    - 连接系统:板对板(Board-to-Board)
    - PCB安装方向:垂直
    - 连接器类型:PCB连接器
    - 电气特性
    - 最大耐压(Dielectric Withstanding Voltage):300 VAC
    - 操作电压(Operating Voltage):30 VAC
    - 最大电流承载能力(Contact Current Rating):0.5 A
    - 物理尺寸
    - 中心线间距(Centerline):1.27 mm [0.05 in]
    - 排距(Row-to-Row Spacing):1.27 mm [0.05 in]
    - 堆叠高度(Stack Height):8.13 mm [0.32 in]
    - 使用条件
    - 工作温度范围:-65°C 至 105°C
    - 兼容标准
    - 符合 CSA LR7189 和 UL E28476 标准
    - 阻燃等级:UL 94V-0
    - 包装信息
    - 包装数量:56个
    - 包装方式:盒装、管装

    产品特点和优势


    - 完全遮蔽设计(Fully Shrouded):防止短路和外部干扰,确保可靠的电连接。
    - 高电流承载能力:最大电流承载能力达到0.5A,适应多种高负载应用场景。
    - 宽广的工作温度范围:-65°C 至 105°C 的工作温度范围使得5-104656-1能够在极端环境下稳定工作。
    - 符合国际安全标准:通过 CSA、UL 和 RoHS 等多项国际认证,保证产品质量和安全性。
    - 低卤素含量:Br、Cl、F、I 含量低于 900 ppm,满足环保要求。

    应用案例和使用建议


    应用场景:在通信设备、工业控制系统及消费电子领域,5-104656-1 可以实现电路板间的高效连接。例如,在通信基站中,它可以用于传输高速信号;在工厂自动化设备中,它可以提供稳定的电源连接。
    使用建议:为了确保最佳性能和延长使用寿命,建议在焊接过程中使用温度上限为260°C的回流焊工艺。同时,定期检查和清洁连接器,以避免灰尘和杂质导致的接触不良。

    兼容性和支持


    5-104656-1 支持与一系列同类产品(如其他AMPMODU系列的产品)和其他不同品牌和型号的PCB连接器配套使用。制造商提供了全面的技术支持,包括电话热线(+1 800 522 6752)和技术文档下载服务,帮助客户快速解决问题。

    常见问题与解决方案


    1. 问:如何确定焊接温度上限?
    - 答:建议使用温度上限为260°C的回流焊工艺。如果需要更高温度,请咨询技术支持团队。

    2. 问:产品不导电怎么办?
    - 答:首先检查是否有足够的焊接温度,其次检查连接器是否正确安装和接触良好。如果问题依然存在,联系技术支持团队进行进一步诊断。

    总结和推荐


    5-104656-1 PCB Mount Header 是一款专为板对板连接而设计的高性能连接器,具备优异的电气性能和机械可靠性。它不仅符合国际安全标准,还具有宽广的工作温度范围和低卤素含量,适用于多种复杂环境。综上所述,我们强烈推荐使用这款连接器,特别是在需要高可靠性连接的应用场景中。

5-104656-1参数

参数
针脚数 10pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 500mA
外壳材料 -
长*宽*高 9.44mm(长度)*7.23mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 军用级,汽车级
零件状态 在售
包装方式 管装

5-104656-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104656-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 5-104656-1 5-104656-1数据手册

5-104656-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1896 ¥ 43.4305
56+ $ 3.9045 ¥ 32.6755
112+ $ 3.718 ¥ 31.115
504+ $ 3.3437 ¥ 27.9824
1008+ $ 3.1842 ¥ 26.6479
库存: 2691
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.43
