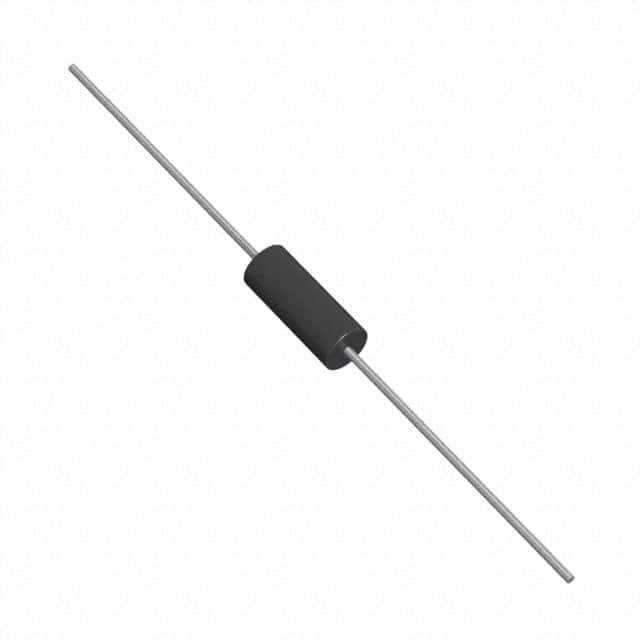

UPF50B20KV

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 20KΩ ±0.1% 500mW ±5ppm/℃ 通孔安装 10.2mm(长度)
供应商型号: 2332200
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 通孔电阻 UPF50B20KV

UPF50B20KV概述

    High Precision Metal Film Leaded Resistor (UPF Series)

    1. 产品简介


    High Precision Metal Film Leaded Resistor (UPF Series) 是一款高品质的金属膜电阻器,广泛应用于高精度仪器和测量设备中。这些电阻器通过先进的制造工艺确保了极高的精度和稳定性,适用于需要严格容差和温度系数控制的应用场合。

    2. 技术参数


    - 功率等级:
    - UPF25:1/4W
    - UPF50:1/2W
    - 电阻范围:
    - 10Ω 至 500KΩ
    - 容差:
    - ±0.02%
    - ±0.05%
    - ±0.1%
    - 温度系数(TCR):
    - ±5 PPM/℃
    - 工作温度范围:
    - UPF25:70°C
    - UPF50:-55°C 至 +125°C
    - 最大操作电压:
    - UPF25:250V
    - UPF50:300V
    - 过载电压:
    - UPF25:500V
    - UPF50:600V

    3. 产品特点和优势


    High Precision Metal Film Leaded Resistor (UPF Series) 具有以下显著特点和优势:
    - 非常紧的容差:最高可达 ±0.02%,确保了极其精确的阻值。
    - 极低的温度系数:最低可达 ±5 PPM/℃,提高了温度变化下的稳定性。
    - 高精度:保证了产品的长期可靠性。
    - 优秀的稳定性:在各种环境下均能保持稳定的性能。
    这些特性使得该产品非常适合用于精密设备和测量仪器,确保其在复杂和严格的应用环境中表现出色。

    4. 应用案例和使用建议


    该产品广泛应用于 精密设备 和 测量设备 中,如医疗设备、测试仪器、通信设备和工业控制系统。例如,在医疗监护设备中,高精度的电阻器可以确保数据测量的准确性;在通信设备中,它可以提供稳定的信号传输路径。
    使用建议:
    - 在高湿度环境中使用时,应考虑增加防潮措施以防止性能下降。
    - 确保连接牢固,避免由于接触不良导致的测量误差。
    - 定期进行环境特性测试,以确保其在极端条件下的稳定性能。

    5. 兼容性和支持


    High Precision Metal Film Leaded Resistor (UPF Series) 与其他标准电子元器件兼容,易于集成到现有系统中。制造商提供了详细的技术支持文档和售后服务,以确保用户能够顺利地使用和维护该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值不稳定 | 检查连接是否松动,并重新焊接连接点。 |
    | 过热损坏 | 减少电流负载,并确保良好的散热环境。 |
    | 温度系数偏差大 | 更换高精度电阻器,并确保其满足所需的温度系数要求。 |

    7. 总结和推荐


    综上所述,High Precision Metal Film Leaded Resistor (UPF Series) 是一款高性能的金属膜电阻器,具有出色的精度、稳定性和广泛的适用范围。它在精密设备和测量设备中的应用显示出卓越的表现。对于需要高精度和稳定性要求的应用场合,强烈推荐使用该产品。

UPF50B20KV参数

参数
电阻值 20KΩ
精度 ±0.1%
额定功率 500mW
温度系数 ±5ppm/℃
长*宽*高 10.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

UPF50B20KV厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

UPF50B20KV数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY UPF50B20KV UPF50B20KV数据手册
