776427-4

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: AMPSEAL 16 护套是密封的线对线和线对设备连接器,可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接,并且提供 2、3、4、6、8 和 12 多种位数排列方式。
供应商型号: TS-776427-4
供应商: 海外现货
标准整包数: 27
TE CONNECTIVITY 汽车连接器 776427-4

776427-4概述

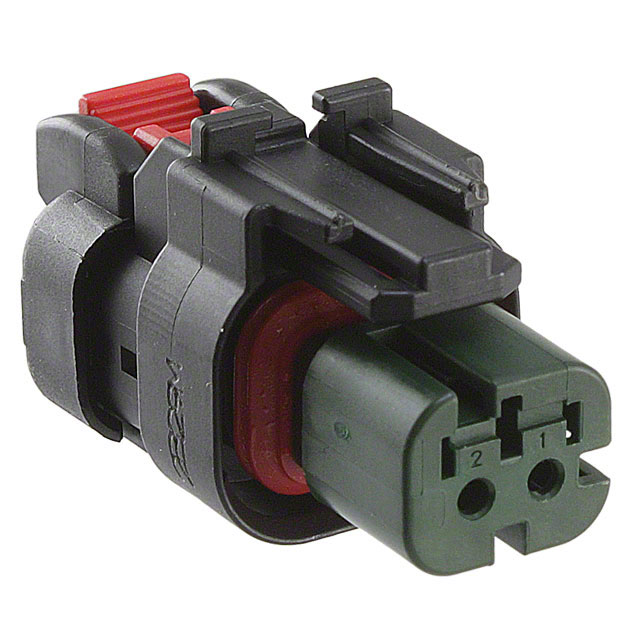

    AMPSEAL 16 系列 2 位置插头:产品技术手册

    产品简介


    AMPSEAL 16 是一款适用于汽车及其他工业领域的防水密封插头,设计用于线对线连接。该插头具有2个接触点,中心线间距为4.5毫米,采用矩形设计,可自由悬挂安装,方便应用于各种布线环境。这款插头具备集成锁紧机构和端子定位保障功能,确保连接稳定可靠。此外,它的黑色外壳使其易于辨识,并具有良好的防护性能。

    技术参数


    - 产品型号:776427-4
    - 插头类型:线对线插头
    - 位置数量:2
    - 中心线间距:4.5毫米(0.177英寸)
    - 接触点:直径1.5毫米
    - 终端方式:导线与电缆
    - 锁定功能:集成在壳体中
    - 最大工作电压:250伏直流电
    - 工作温度范围:-40°C至125°C(-40°F至257°F)
    - 防护等级:IP67
    - 接合角度:180度
    - 材料:聚对苯二甲酸丁二醇酯(PBT)增强纤维
    - 尺寸:高度23.5毫米,宽度36.75毫米,长度20.33毫米
    - 包装:每管27个

    产品特点和优势


    AMPSEAL 16 插头的主要特点是其优秀的防水防尘能力,防护等级达到IP67标准,确保在恶劣环境下的长期可靠运行。集成的锁紧机构提供了额外的安全性,防止插头意外断开。接触点采用直径1.5毫米的设计,能够承受高达250伏的直流电压,确保电气连接的稳定性。此外,黑色外壳便于识别,并且符合多项环保标准,如RoHS、REACH等,使得产品更加安全环保。

    应用案例和使用建议


    AMPSEAL 16 插头广泛应用于汽车、工业自动化和军事领域。例如,在汽车行业中,该插头常用于仪表板、引擎舱和其他需要高可靠性连接的区域。使用建议包括在安装过程中使用配套的背壳和应力释放装置,以确保连接的稳定性和安全性。此外,定期检查插头的密封性和清洁度,可以延长其使用寿命。

    兼容性和支持


    AMPSEAL 16 系列插头与其他TE公司的产品兼容,包括相应的密封插塞和接触件。对于产品技术支持和服务,用户可以拨打 +1 800 522 6752 联系厂商。厂商还提供了详细的产品文档和CAD文件,方便用户进行设计和制造。

    常见问题与解决方案


    - 问题:插头接触不良
    - 解决方案:检查接触点是否有污垢或损坏,并确保正确安装接触件。

    - 问题:插头漏水
    - 解决方案:检查插头是否正确安装并确保密封圈完好无损。
    - 问题:插头断裂
    - 解决方案:检查应力释放装置是否正确安装,并避免过度弯曲导线。

    总结和推荐


    AMPSEAL 16 系列插头凭借其卓越的防水防尘性能、可靠的锁紧机制和广泛的适用范围,成为工业应用中的理想选择。其坚固耐用的设计和高标准的环保合规性使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性连接的应用场景中使用这款插头。

776427-4参数

参数
排数 1
针脚数 2pin
间距 4.5mm
长*宽*高 20.33mm*36.75mm*23.5mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

776427-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776427-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 776427-4 776427-4数据手册

776427-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
108+ $ 2.0862 ¥ 18.974
270+ $ 1.8696 ¥ 17.004
648+ $ 1.824 ¥ 16.5893
2592+ $ 1.5048 ¥ 13.6862
库存: 1269
起订量: 108 增量: 27
交货地:
最小起订量为:108
合计: ¥ 2049.19
