首页  >  产品百科  >  YR1B432KCC

YR1B432KCC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 432KΩ ±0.1% 250mW ±15ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: 7545759
供应商: 海外现货
标准整包数: 5

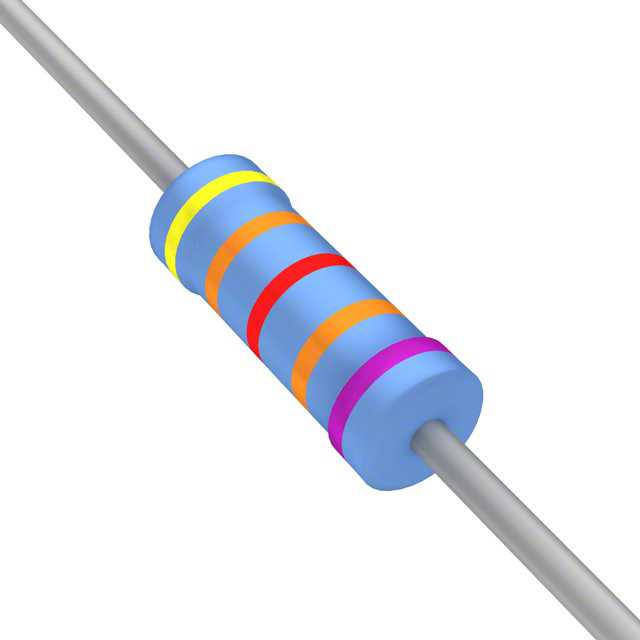

TE CONNECTIVITY 通孔电阻 YR1B432KCC

YR1B432KCC概述

    精密金属膜固定电阻器 Type R系列 技术手册

    产品简介


    精密金属膜固定电阻器(Type R系列)是泰科电子公司生产的高品质电阻器,主要应用于对精度要求极高的场合。这类电阻器具备出色的稳定性,能够在极端环境下保持优异的性能。适用于各种需要长期稳定性的电路设计,例如工业自动化、通信系统和医疗设备等领域。

    技术参数


    - 额定功率:在70°C环境温度下,额定功率分别为0.125W、0.25W、0.5W。
    - 阻值范围:最小阻值为51R1,最大阻值可达511KΩ。
    - 容差:容差范围从0.1%到0.5%。
    - 温度系数:±15ppm/°C 至 ±50ppm/°C。
    - 极限元件电压:额定电压200V至350V,最大过载电压400V至700V。
    - 工作温度范围:-65°C 到 +155°C。
    - 绝缘电阻:干燥条件下的最小绝缘电阻为10Mohms。
    - 介电强度:500V。

    产品特点和优势


    1. 高精度:容差可低至0.1%,满足高精度需求。
    2. 稳定性:镍铬合金薄膜,具有出色的稳定性和负载能力。
    3. 环境适应性强:能够在极端环境下工作,表现出极低的噪声电流和电压系数。
    4. 广泛应用:适用于多种复杂应用场合,特别是在需要长期内稳定的环境中。

    应用案例和使用建议


    - 工业自动化:适合用于传感器、控制电路中的精确信号处理。
    - 通信系统:适用于高频电路,如滤波器和匹配网络。
    - 医疗设备:对于需要高度精度和可靠性的医疗设备至关重要。
    使用建议:
    - 选择合适型号:根据具体应用场景选择合适的额定功率和阻值范围。
    - 合理散热:确保工作环境温度不超过极限,以避免过热损坏。
    - 环境防护:对于恶劣环境,需采取额外防护措施。

    兼容性和支持


    - 兼容性:Type R系列电阻器与常见的自动插入设备和切割弯曲机器兼容,便于大规模生产和自动化加工。
    - 包装方式:一般以每盒1000个装的“弹药盒”形式供应,符合IEC286-1标准。

    常见问题与解决方案


    - 问题1:工作温度超出限制导致失效。
    - 解决方案:检查工作环境温度,必要时采取散热措施或更换更耐高温的型号。
    - 问题2:容差不符合预期。
    - 解决方案:确认所选型号是否符合应用所需的容差范围,并在安装前进行严格检测。

    总结和推荐


    Type R系列精密金属膜固定电阻器以其高精度、良好稳定性和广泛的应用范围,在各类高性能需求的电路中表现卓越。虽然价格可能稍高,但考虑到其出色的性能和可靠性,非常适合对产品质量有极高要求的用户。因此,我们强烈推荐在关键应用场合中选用Type R系列电阻器。

YR1B432KCC参数

参数
电阻值 432KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售

YR1B432KCC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B432KCC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B432KCC YR1B432KCC数据手册

YR1B432KCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.3266
250+ ¥ 6.1013
500+ ¥ 5.9653
库存: 825
起订量: 35 增量: 0
交货地:
最小起订量为:5
合计: ¥ 31.63
直接购买
加入购物车
