3-350945-0

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 焊盘 5pin Nylon 12A 金 白色 通孔安装 33.02mm(长度)*9.14mm(高度)
供应商型号: N-3-350945-0
供应商: 云汉优选
标准整包数: 1

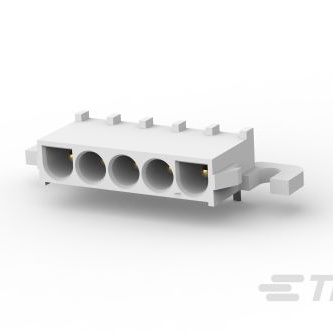

TE CONNECTIVITY 圆形连接器 3-350945-0

3-350945-0概述


    产品简介

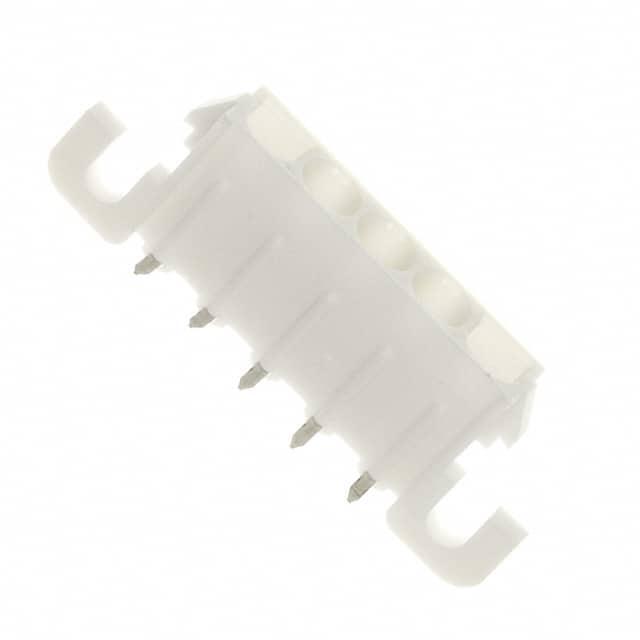

    3-350945-0 PCB Mount Header
    本产品为3-350945-0型PCB安装直角连接器,适用于线到板连接。该连接器具有5个位置,中心间距为6.35毫米(0.25英寸),并采用全遮蔽设计,金镀层。作为Universal MATE-N-LOK系列的一部分,它广泛应用于多种电子设备中,包括消费电子、工业控制、通讯设备等领域。

    技术参数


    - 基本规格
    - 中心间距(Pitch):6.35毫米(0.25英寸)
    - 插针数量:5个
    - 连接类型:线到板连接
    - 安装方式:PCB板端直角插头
    - 联锁方式:全遮蔽
    - 材质:尼龙外壳,磷青铜基材
    - 表面处理:金镀层
    - 电镀材料厚度:0.76至0.91微米(30至36微英寸)
    - 电气特性
    - 工作电压:600伏交流
    - 接触面积镀层材料厚度:0.76至0.91微米(30至36微英寸)
    - 接触面积最大电流承载能力:12安培
    - 焊接方式:通孔焊接
    - 机械特性
    - 连接器长度:50.67毫米(1.995英寸)
    - 连接器高度:9.14毫米(0.36英寸)
    - 连接器宽度:17.27毫米(0.68英寸)
    - 推荐PCB板厚度:1.57毫米(0.062英寸)
    - 操作温度范围:-40至105摄氏度(-40至221华氏度)
    - 认证及合规
    - 认证机构:CSA, UL, VDE
    - 符合标准:UL E28476, UL 94V-0, EU RoHS Directive 2011/65/EU, EU ELV Directive 2000/53/EC, China RoHS 2 Directive MIIT Order No 32, 2016
    - 包装规格:每盒140个

    产品特点和优势


    1. 高可靠性:通过了多项国际认证,确保其在各种严苛环境下的稳定性和可靠性。
    2. 广泛适用性:适用于各类消费电子产品、工业控制系统和通讯设备等。
    3. 高电流承载能力:每个接触点最大可承载12安培电流,适用于需要大电流传输的应用场景。
    4. 环境友好:符合低卤素标准,不含有害物质,适合环保要求高的应用场合。

    应用案例和使用建议


    应用案例:
    - 在消费电子产品中,例如智能手机和平板电脑,用于连接主电路板和辅助电路板。
    - 在工业控制系统中,如PLC(可编程逻辑控制器),用于信号传输和电源分配。
    - 在通信设备中,如路由器和交换机,用于高速数据传输和信号转换。
    使用建议:
    1. 正确安装:在安装过程中确保PCB板的厚度符合推荐值,以确保良好的机械固定和电气连接。
    2. 合理布线:在布线时避免过度弯曲或扭曲连接器的引脚,以防止损坏。
    3. 防护措施:在使用过程中注意防尘、防潮,特别是在高湿度环境中。

    兼容性和支持


    - 兼容性:该连接器与其他采用相同MATE-N-LOK系统的连接器具有良好的兼容性。
    - 支持服务:提供技术支持,如需帮助请拨打 +1 800 522 6752。

    常见问题与解决方案


    - 问题1:连接器无法正确插入
    - 解决办法:检查连接器与插座的极化是否正确对齐,确认PCB板上的焊盘无缺陷。
    - 问题2:接触不良
    - 解决办法:检查焊点是否有足够的锡量,确保焊接质量良好。

    总结和推荐


    综上所述,3-350945-0型PCB Mount Header是一款高性能、高可靠性的连接器,适用于各种应用场景。其广泛的标准认证、出色的电气特性和优越的机械性能使其在市场上具有较高的竞争力。强烈推荐给需要高电流承载能力和良好电气连接的电子设备制造商。

3-350945-0参数

参数
颜色 白色
端接 焊盘
额定电流 12A
外壳材料 Nylon
针脚数 5pin
触头镀层 - 配接
类型 Header,Locking Ramp
长*宽*高 33.02mm(长度)*9.14mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,散装

3-350945-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-350945-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 3-350945-0 3-350945-0数据手册

3-350945-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.2542 ¥ 27.6607
85+ $ 3.1106 ¥ 26.4401
200+ $ 3.0192 ¥ 25.6632
350+ $ 2.9682 ¥ 25.2297
1200+ $ 2.703 ¥ 22.9755
库存: 3960
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 968.12
