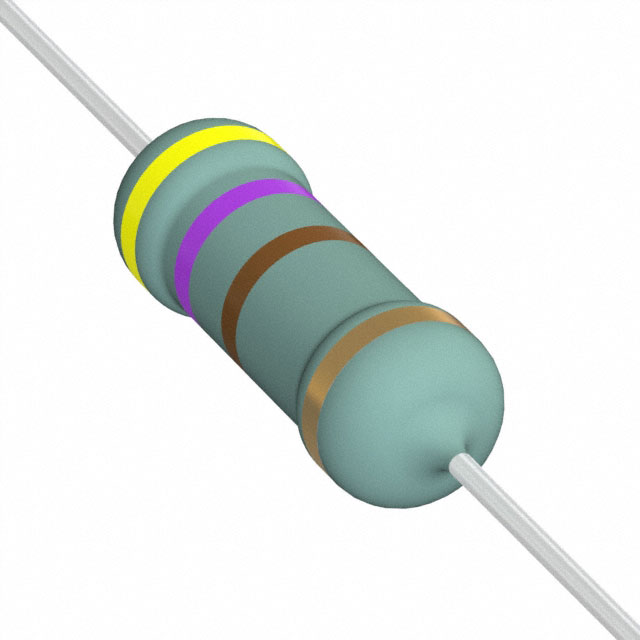

EP3W470RJ

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 470Ω ±5% 3W ±300ppm/℃ 导线安装 17.5mm(长度)
供应商型号: A131351CT-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 通孔电阻 EP3W470RJ

EP3W470RJ概述

    Wirewound Anti-Surge Resistor Type EP Series

    1. 产品简介


    Wirewound Anti-Surge Resistor(绕线式抗浪涌电阻)是一种通过采用高精度绕线技术制造的高性能电阻器。这种电阻器特别适用于电力系统中需要应对大电流和浪涌电压的应用场景。该系列电阻器包括多种尺寸和功率选项,可以满足不同的工业需求。其主要功能是保护电路免受浪涌电压的损坏,同时保持良好的电气性能和稳定性。

    2. 技术参数


    | 类型 | 额定功率 | 最大工作电压 | 最大过载电压 | 电源耐受性 | 工作温度范围 |
    |
    | EP05W (0.50W) | 0.5W | 500V | 1000V | 350V | -55°C ~ +155°C |
    | EP1W | 1W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP2W | 2W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP3W | 3W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP5W | 5W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP7W | 7W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP8W | 8W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP9W | 9W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP1WS (1W-S) | 1W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP2WS (2W-S) | 2W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP3WS (3W-S) | 3W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP5WS (5W-S) | 5W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP7WS (7W-S) | 7W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP8WS (8W-S) | 8W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP9WS (9W-S) | 9W | 500V | 1000V | 500V | -55°C ~ +155°C |
    | EP10WS (10W-S) | 10W | 500V | 1000V | 500V | -55°C ~ +155°C |

    3. 产品特点和优势


    该产品具备以下优势:
    - 小尺寸:适用于空间有限的设计。
    - 强大的浪涌免疫力:能够承受高达12kV的浪涌电压。
    - 阻燃涂层:确保在极端条件下的安全性。
    - 多种功率和尺寸选择:适合各种应用场景,提供广泛的选择。

    4. 应用案例和使用建议


    应用案例:在电机启动和停止过程中,经常会产生浪涌电压,这对连接在其上的电阻器提出了高要求。这款抗浪涌电阻器可以有效地吸收和消散这些浪涌电压,从而保护后续的敏感电子元件。
    使用建议:在高温环境中使用时,根据曲线图降低额定功率。定期检查并维护以确保其最佳性能。

    5. 兼容性和支持


    本产品的尺寸和接口设计兼容多数标准PCB板和安装系统,可与广泛的电路板设计无缝集成。TE Connectivity提供全面的技术支持,包括详细的安装指南、维护手册和技术文档。

    6. 常见问题与解决方案


    - 问题1:电阻器工作时温度过高怎么办?
    - 解决办法:请按照曲线图降低额定功率。确保散热片正确安装,并确保工作环境的温度在正常范围内。
    - 问题2:电阻器颜色代码不清晰怎么办?
    - 解决办法:参考手册中的色码对照表重新识别,或者联系TE Connectivity客服获取帮助。

    7. 总结和推荐


    综上所述,Wirewound Anti-Surge Resistor Type EP Series 是一款具有高度可靠性和广泛应用能力的产品。其独特的设计使其在面对极端条件时依然表现优异。因此,我强烈推荐该产品给需要处理浪涌电压和高功率应用的工程师和设计师们。

EP3W470RJ参数

参数
电阻值 470Ω
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 17.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

EP3W470RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EP3W470RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY EP3W470RJ EP3W470RJ数据手册

EP3W470RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.897 ¥ 7.5797
10+ $ 0.5106 ¥ 4.3146
25+ $ 0.4135 ¥ 3.4944
50+ $ 0.3333 ¥ 2.8163
100+ $ 0.2875 ¥ 2.4293
250+ $ 0.2384 ¥ 2.0147
库存: 286
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.57
