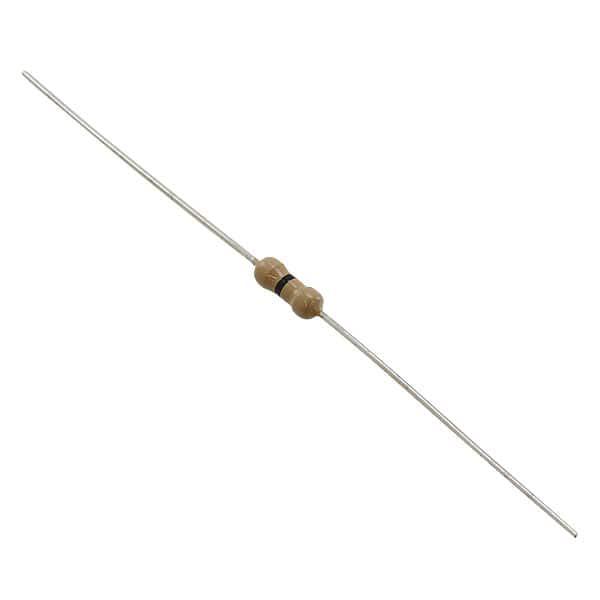

ZR0207C

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 0Ω直插电阻, ZR系列, 0.25W, ±0%容差
供应商型号: 1251170
供应商: 海外现货
标准整包数: 100
TE CONNECTIVITY 通孔电阻 ZR0207C

ZR0207C概述

    零欧姆电阻技术手册

    产品简介


    零欧姆电阻(Zerohm Links)是一种特殊的电子元件,主要用于电路中的临时短接或者信号路由。它没有阻值,其主要作用是在电路设计时提供一种临时连接或替代导线的方式。零欧姆电阻广泛应用于PCB布局验证、信号完整性测试和多路径设计中。

    技术参数


    - 型号及尺寸
    - ZR0204:
    - L (长度): 3.5mm
    - Max D (最大直径): 1.85mm
    - d (标称直径): 0.45mm
    - ZR0207:
    - L (长度): 6.8mm
    - Max D (最大直径): 2.5mm
    - d (标称直径): 0.54mm
    - 电气特性
    - 功率额定值: ZR0204: 0.125W; ZR0207: 0.25W
    - 电流额定值: 在25°C时25A,至150°C时降额至0A
    - 最大电阻值: 钢制: <0.002欧姆;陶瓷: <0.02欧姆
    - 工作温度范围: -55°C到+125°C
    - 电介质强度: 500伏特
    - 绝缘电阻最小值: 干燥条件下>10G欧姆
    - 环境要求
    - 气候类别: 55/155/56

    产品特点和优势


    - 自动装配:适合自动化插入机装配。
    - 耐压能力: 可承受高达500伏电压。
    - 两种元件样式:钢制和陶瓷材质可选。
    - 两种尺寸可选:便于根据需求选择合适尺寸的产品。

    应用案例和使用建议


    - PCB验证:零欧姆电阻可以用于验证电路板上的布线和路径是否正确连接。
    - 信号完整性测试:在调试信号传输时,可以用零欧姆电阻代替高阻值电阻进行测试。
    - 多路径设计:设计复杂电路时,通过切换零欧姆电阻连接不同的路径,来优化电路性能。
    使用建议:
    - 在使用前确保所选的零欧姆电阻符合所需的尺寸和电气特性。
    - 检查焊点是否牢固,避免因焊接不良导致接触不良。
    - 使用零欧姆电阻时,要特别注意电路的工作温度范围,防止过热导致损坏。

    兼容性和支持


    - 兼容性: 零欧姆电阻适用于多种类型的自动插入机和切割弯曲机器。
    - 支持: 用户可通过官方网站获取产品技术文档和支持,如有疑问可通过电子邮件、电话或在线聊天工具联系技术支持团队。

    常见问题与解决方案


    - Q: 零欧姆电阻在高温下是否会失效?
    - A: 在超过150°C时,零欧姆电阻会逐渐失去其电气特性。因此,在设计时需要考虑到最高工作温度,并选用合适的型号。
    - Q: 如何判断零欧姆电阻是否正常工作?
    - A: 可以使用万用表测量其电阻值,正常情况下电阻应该接近于零。

    总结和推荐


    零欧姆电阻凭借其优良的电气特性和广泛的适用范围,在电路设计中有着不可替代的作用。无论是作为临时连接还是用于电路测试,其都能表现出色。推荐设计师和工程师在需要灵活电路布局和调试时选用此产品。

ZR0207C参数

参数
电阻值
精度 -
额定功率 250mW
温度系数 -
长*宽*高 6.8mm(长度)
安装方式 通孔安装
零件状态 停产
包装方式 盒装,卷带包装
