首页  >  产品百科  >  ODC-24

ODC-24

产品分类: 固态继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 固态继电器, PCB安装, 最大负载电流3 A, 最大负载电压60 V 直流
供应商型号: Q-ODC-24
供应商: 期货订购
标准整包数: 200

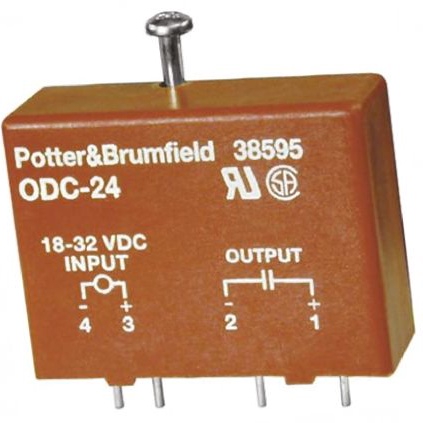

TE CONNECTIVITY 固态继电器 ODC-24

ODC-24概述


    产品简介


    ODC系列固态继电器是为多种工业自动化应用设计的产品,适用于需要高可靠性、高隔离电压和长寿命的应用场景。这些继电器采用行业标准封装和引脚布局,提供颜色编码以方便区分不同功能。ODC系列包括多种型号(如ODC-5、ODC-5A、ODC-15、ODC-15A、ODC-24和ODC-24A),能够满足不同的输入电压和输出电流需求。

    技术参数


    | 参数 | 规格范围 |

    | 控制电压范围(VIN) | 3 VDC 至 32 VDC |
    | 必须动作电压(VIN(OP)) | 3 VDC 至 18 VDC |
    | 必须释放电压(VIN(REL)) | 1 VDC |
    | 最大输入电流(@VIN=额定值)| 8-20 mA |
    | 输入电阻(RIN) | 电流调节器 |
    | 负载电压(VL) | 3 VDC 至 60 VDC |
    | 负载电流(IL) | 3 A |
    | 最大浪涌电流(1秒) | 33 A |
    | 最大泄漏电流(关态) | 500 μA |
    | 最大导通压降(IL=最大值) | 1.5 VDC |
    | 最大导通时间 | 0.1 ms |
    | 最大关断时间 | 0.75 ms |

    产品特点和优势


    - 行业标准封装和引脚布局:ODC系列采用标准封装,方便安装和替换。
    - 颜色编码功能区分:有助于快速识别和区分不同的功能模块。
    - 4000Vrms光学隔离:确保在高压环境下仍能可靠运行。
    - 高抗干扰能力:可有效防止误操作。
    - 系列兼容性:可以与2IO系列安装板配合使用。
    - 双逻辑控制:可以从Sinking或Sourcing逻辑进行控制。

    应用案例和使用建议


    ODC系列固态继电器广泛应用于工业自动化、电力系统、通信设备等领域。例如,在自动化生产线中,ODC系列继电器可用于控制电机、灯泡、电磁阀等设备。使用建议包括:
    - 确保VIN电压范围正确且稳定,以避免误动作或损坏。
    - 保持负载电压和电流在规定的范围内,避免过载。
    - 在PCB上合理布局继电器,避免电磁干扰。

    兼容性和支持


    ODC系列固态继电器与多种安装板和电源兼容。制造商TE Connectivity提供了详尽的技术文档和支持服务,包括安装指南和故障排除手册。此外,还可以联系授权分销商获取更多技术支持和备件供应。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不工作 | 检查VIN电压是否符合要求;检查连接是否松动。 |
    | 继电器频繁误动作 | 检查是否存在电磁干扰;调整VIN电压或增加屏蔽。 |
    | 输出电流不稳定 | 检查负载是否超载;确保连接牢固。 |

    总结和推荐


    ODC系列固态继电器以其高性能、高可靠性和广泛的兼容性,在工业自动化领域具有很高的竞争力。无论是在复杂环境下的稳定性还是在长期使用的耐用性方面,ODC系列都表现出色。因此,我们强烈推荐这款产品用于需要高可靠性的各种应用场景。

ODC-24参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 DC
负载电压 60V(DC)
输入电压 24V(DC)
控制电压 18V~32V(DC)
长*宽*高 43.18mm*15.2mm*31.8mm
安装方式 标准安装
零件状态 在售
包装方式 散装

ODC-24厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ODC-24数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY ODC-24 ODC-24数据手册
