ROX3SG6R8

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 6.8Ω ±2% 3W ±350ppm/℃ 通孔安装 16mm(长度)
供应商型号: JY-ROX3SG6R8
供应商: 云汉优选
标准整包数: 1

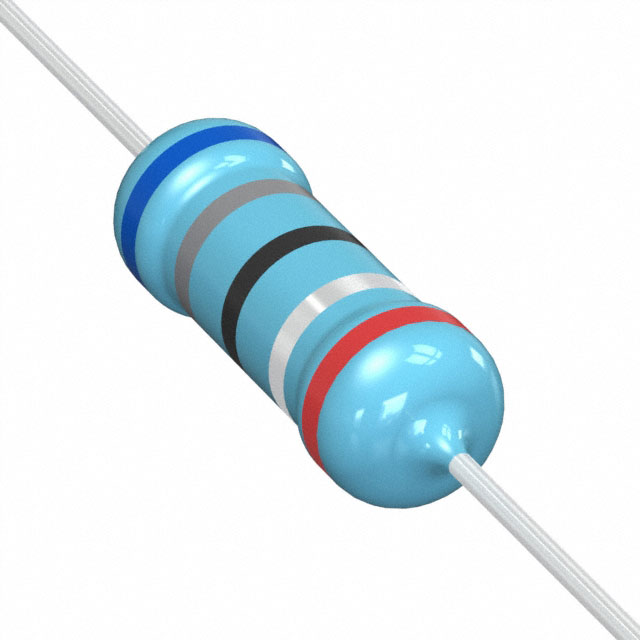

TE CONNECTIVITY 通孔电阻 ROX3SG6R8

ROX3SG6R8概述

    防火型金属氧化膜电阻器技术手册

    产品简介


    本手册介绍了TE Connectivity(TE)公司的防火型金属氧化膜电阻器,该系列包括多种功率等级的电阻器,旨在为严苛的应用环境提供可靠的解决方案。该系列产品主要应用于线路保护等领域,适用于汽车、工业控制和通信等多个行业。

    技术参数


    本系列电阻器的关键技术参数如下:
    | 类型 | 额定功率 @ 70°C | 最大工作电压 | 最大过载电压 | 耐压值 | 阻值范围 (Ω) | 工作温度范围 (℃) |

    | ROX025 | 0.25W | 250V | 400V | 250V | 0.3 ~ 50K | -55 ~ 155 |
    | ROX05 | 0.5W | 250V | 400V | 250V | 0.3 ~ 330K | -55 ~ 155 |
    | ROX1 | 1W | 350V | 600V | 350V | 0.1 ~ 470K | -55 ~ 155 |
    | ROX2 | 2W | 350V | 600V | 350V | 0.1 ~ 560K | -55 ~ 155 |
    | ROX3 | 3W | 500V | 800V | 500V | 5.0 ~ 100K | -55 ~ 155 |
    | ROX5 | 5W | 750V | 1000V | 750V | 5.0 ~ 150K | -55 ~ 155 |
    | ROX7 | 7W | 750V | 1000V | 750V | 20 ~ 150K | -55 ~ 155 |
    | ROX8 | 8W | 750V | 1000V | 750V | 30 ~ 200K | -55 ~ 155 |
    | ROX9 | 9W | 750V | 1000V | 750V | 50 ~ 200K | -55 ~ 155 |
    小型型号包括:
    | 小型尺寸 | 额定功率 @ 70°C | 最大工作电压 | 最大过载电压 | 耐压值 | 阻值范围 (Ω) | 工作温度范围 (℃) |

    | ROX05S | 0.5W | 250V | 400V | 250V | 0.3 ~ 50K | -55 ~ 155 |
    | ROX1S | 1W | 350V | 600V | 350V | 0.3 ~ 1M0 | -55 ~ 155 |
    | ROX2S | 2W | 350V | 600V | 350V | 0.3 ~ 1M0 | -55 ~ 155 |
    | ROX3S | 3W | 350V | 600V | 350V | 0.3 ~ 1M0 | -55 ~ 155 |
    | ROX4S | 4W | 500V | 800V | 500V | 5.0 ~ 100K | -55 ~ 155 |
    | ROX5SS | 5W | 500V | 800V | 500V | 5.0 ~ 100K | -55 ~ 155 |
    | ROX5S | 5W | 500V | 800V | 500V | 5.0 ~ 150K | -55 ~ 155 |

    产品特点和优势


    1. 高功率密度:这些电阻器具有紧凑的设计,适合空间受限的应用场合。
    2. 长期稳定性:经过专门设计,具备出色的长期稳定性能。
    3. 完全防火结构:确保在过载情况下不会产生火焰或机械损伤。
    4. 可控温度能力:可以根据需求调整电阻器的工作温度范围。
    5. 溶剂耐受涂层和标记:有效防止溶剂对电阻器造成损害。
    6. 特殊引脚成型:可根据需要进行引脚定制。

    应用案例和使用建议


    这些电阻器常用于电路保护和稳压应用,例如电源转换、逆变器和其他需要高可靠性的电子系统。对于需要高功率和小体积的应用场合,可以选择小型型号。例如,在汽车电子控制系统中,这些电阻器可以提供优异的保护性能。
    使用建议:
    - 在高温环境下使用时,应遵循降额曲线操作以避免过热损坏。
    - 安装过程中应注意引脚的固定,确保其在恶劣环境下的稳定性。

    兼容性和支持


    TE提供全面的技术支持,包括电话、邮件和在线聊天服务。此外,公司还提供详细的产品文档和技术资料,便于客户了解和使用产品。

    常见问题与解决方案


    1. 问题:如何正确计算连续工作电压?
    解决方案:使用公式 \( \text{RCWV} = \sqrt{P \times R} \) 计算。其中,\( \text{RCWV} \) 为额定直流或交流连续工作电压,\( P \) 为功率额定值,\( R \) 为标称电阻值。

    2. 问题:如何测试短时间过载情况下的电阻变化率?
    解决方案:按照标准测试方法,施加2.5倍RCWV或最大过载电压5秒后,检查电阻变化率不超过±5%。

    总结和推荐


    该系列防火型金属氧化膜电阻器以其高功率密度、长期稳定性和全面的防火特性脱颖而出,非常适合严苛的工业和汽车应用环境。推荐给那些对可靠性和安全性要求极高的应用场合。无论是在空间有限还是对环境条件要求较高的环境中,这些电阻器都是理想的选择。

ROX3SG6R8参数

参数
电阻值 6.8Ω
精度 ±2%
额定功率 3W
温度系数 ±350ppm/℃
长*宽*高 16mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

ROX3SG6R8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ROX3SG6R8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ROX3SG6R8 ROX3SG6R8数据手册

ROX3SG6R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
