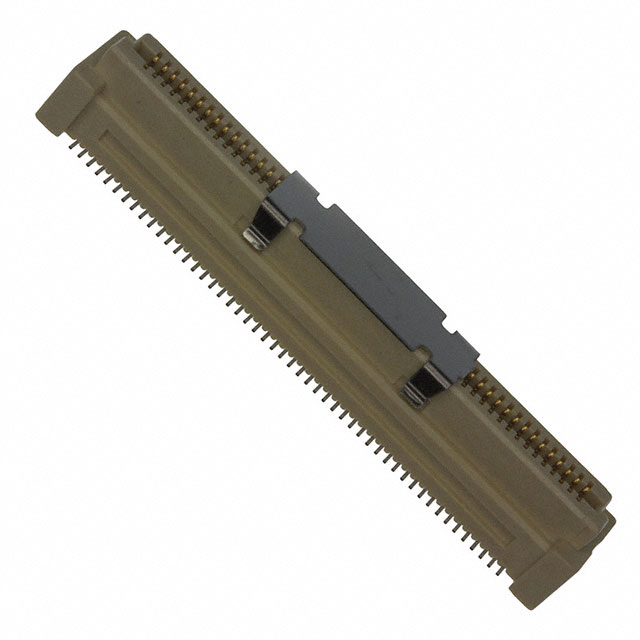

5-5179180-4

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 800μm 2 100pin 9mm,10mm,11mm,12mm 7.75mm 203nm 金 SMD,P=0.8mm 贴片安装 6.8mm(高度)
供应商型号: N-5-5179180-4
供应商: 云汉优选
标准整包数: 400
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5-5179180-4

5-5179180-4概述

    # 高质量文章:TE Connectivity PCB Mount Receptacle 技术手册

    产品简介


    TE Connectivity 提供了一款适用于板对板连接的垂直式PCB插座(Receptacle),型号为5-5179180-4。该产品采用表面贴装技术(Surface Mount Technology, SMT)设计,支持高达100个引脚,中心线间距为0.8毫米。这款插座主要应用于信号传输,采用自然色设计,并且接触部分采用了镀金处理以提高可靠性。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 中心线间距(Pitch): 0.8毫米 (0.031英寸)
    - 引脚数量(Number of Positions): 100
    - 连接系统(Connector System): 板对板(Board-to-Board)
    - PCB安装方向(PCB Mount Orientation): 垂直
    - 额定操作电压(Operating Voltage): 100 VAC
    - 耐压等级(Dielectric Withstanding Voltage): 500 VAC
    - 绝缘电阻(Insulation Resistance): 2 MΩ
    - 工作温度范围(Operating Temperature Range): -40°C 至 125°C (-40°F 至 257°F)
    - 封装方式(Packaging Method): 带式盘(Tape & Reel)
    - 包装数量(Packaging Quantity): 每包400个

    产品特点和优势


    独特功能和优势
    - 高可靠性: 采用镀金材料,提高了电气接触的可靠性和寿命。
    - 多样化配置: 支持多种安装方式,可堆叠(Stackable)设计使得布线更加灵活。
    - 宽温度范围: 能够在极端环境下稳定运行,适应各种工业应用。
    - 环保认证: 符合RoHS、REACH等环保标准,无卤素、低卤素材料确保安全可靠。

    应用案例和使用建议


    实际应用案例
    该PCB插座广泛应用于消费电子、工业自动化、医疗设备等领域,尤其适合需要高密度连接和紧凑空间布局的应用场景。例如,在家用电器控制板中,这类插座可以实现板对板的高效信号传输。
    使用建议
    - 正确的焊接工艺: 确保使用合适的回流焊工艺(最高至260°C),避免损坏插座。
    - 环境温度管理: 注意电路板的工作环境,尽量避免长期暴露于极端温度条件下。
    - 组装时的精度: 在组装过程中,确保精确的定位和对齐,以保证良好的接触效果。

    兼容性和支持


    - 兼容性: 该产品与其它TE Connectivity同类产品兼容,如型号5-826629-0的AMPMODU II PIN HDR。
    - 技术支持: 提供全方位的技术支持服务,若需帮助可拨打+1 800 522 6752联系技术支持团队。

    常见问题与解决方案


    - 问题: 插座焊接后出现虚焊。
    - 解决方案: 检查回流焊参数,确保温度和时间设置正确;焊接前清洁焊盘表面,避免灰尘和氧化物干扰。

    - 问题: 接触不良导致信号不稳定。
    - 解决方案: 重新检查接触面的清洁度,确保没有残留物;考虑更换新的插针。

    总结和推荐


    综上所述,TE Connectivity的5-5179180-4是一款高性能、高可靠性的板对板连接器,非常适合各种复杂应用场景。其优良的设计和广泛的兼容性使其在市场上具有较强的竞争力。如果您正在寻找一个能够在恶劣环境中保持稳定表现的板对板连接器,我们强烈推荐使用此产品。

5-5179180-4参数

参数
接合堆叠高度 9mm,10mm,11mm,12mm
触头镀层厚度 203nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 7.75mm
针脚数 100pin
长*宽*高 6.8mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5-5179180-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-5179180-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 5-5179180-4 5-5179180-4数据手册

5-5179180-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 5.9225 ¥ 50.3413
800+ $ 5.3244 ¥ 45.2574
1200+ $ 4.488 ¥ 38.148
2800+ $ 4.0698 ¥ 34.5933
5200+ $ 3.5802 ¥ 30.4317
10000+ $ 3.1518 ¥ 26.7903
库存: 28100
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 20136.52
