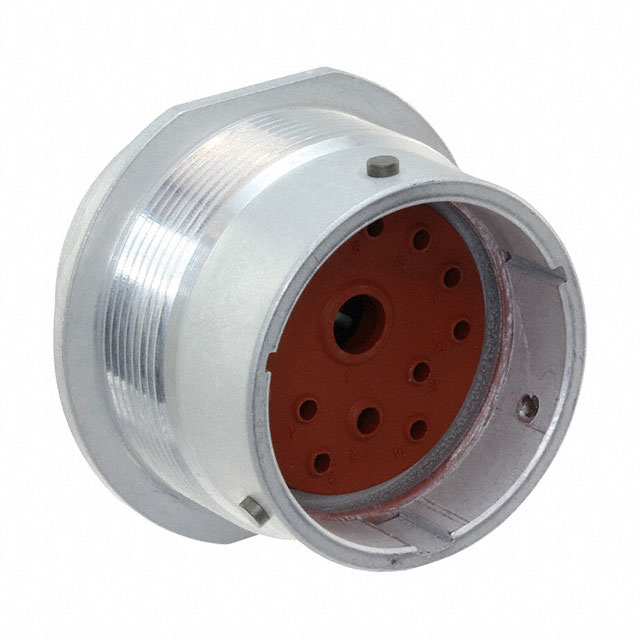

HD34-24-14PN

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: N-HD34-24-14PN
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD34-24-14PN

HD34-24-14PN概述

    HD30系列连接器系统技术手册

    产品简介


    HD30系列连接器系统是TE Connectivity(TE)推出的一种高性能连接器,适用于各种严苛环境下的应用。该连接器系统提供多种针脚和插座配置,支持250V AC/DC电压(除了特定型号为200V AC/DC),并能在广泛的温度范围内(-55°C至+125°C)保持稳定性能。HD30系列连接器因其卓越的耐温、抗振和抗冲击性能,在汽车、工业控制和交通运输等领域得到广泛应用。

    技术参数


    HD30系列连接器系统的主要技术规格如下:
    - 电压:250V AC/DC(除部分型号为200V AC/DC)
    - 电流(安培):
    - 4号针脚:100A
    - 6号针脚:80A
    - 8号针脚:60A
    - 10号针脚:40A
    - 12号针脚:25A
    - 14号针脚:18A
    - 16号针脚:13A
    - 18号针脚:10A
    - 20号针脚:7.5A
    - 温度范围:-55°C 至 +125°C
    - 防护等级(IP):IP67
    - 测试标准:符合MIL-STD-1344、EIA-364、ISO 6722等相关国际标准

    产品特点和优势


    1. 高可靠性:HD30系列连接器通过了多项严格测试,包括振动、冲击、盐雾、热循环等,确保在恶劣环境下仍能保持稳定可靠的性能。
    2. 宽广的工作温度范围:可在极端温度条件下工作,特别适合户外和工业控制环境。
    3. 优异的电气性能:具有低接触电阻和高绝缘性能,保证了信号传输的稳定性和准确性。
    4. 多样的配置选项:提供多种针脚和插座组合,满足不同应用需求。
    5. 易于安装和维护:采用标准化设计,安装简单且便于维护。

    应用案例和使用建议


    - 汽车领域:用于电动汽车高压配电系统中,连接电池组和电机控制器,保证安全可靠的电力传输。
    - 工业自动化:在机器人的电源供应和数据通信连接中,确保高效稳定的数据和能量传输。
    - 交通运输:应用于轨道交通车辆内部的低压控制电路,确保电路系统的长期可靠运行。
    使用建议:
    - 确保所有电线都处于连接器密封范围之内,并按照制造商要求进行正确的压接。
    - 在高温和潮湿环境中使用时,应定期检查连接器的密封状态,防止水汽侵入导致短路或腐蚀。

    兼容性和支持


    HD30系列连接器系统与DEUTSCH标准的针和插座兼容,支持SAE J1128标准。TE Connectivity公司提供了全面的技术支持和售后服务,包括产品培训、技术咨询及售后维修服务。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查接线端子的压接质量和尺寸是否匹配,必要时重新压接。
    - 问题:插拔力过大。
    - 解决方案:确认连接器插入方向正确,并检查是否存在机械损坏。

    总结和推荐


    HD30系列连接器以其卓越的性能和广泛的应用范围,成为许多行业首选的连接解决方案。其在恶劣环境下的可靠性和稳定的电气性能使其在市场上具有强大的竞争力。我们强烈推荐使用该系列产品,特别是在需要高性能连接器的工业应用场合。

HD34-24-14PN参数

参数
排数 -
间距 -
针脚数 14
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

HD34-24-14PN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD34-24-14PN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD34-24-14PN HD34-24-14PN数据手册
