1-1393030-9

产品分类: 固态继电器
厂牌: TE CONNECTIVITY
产品描述: P&B SSRT“冰球”固态继电器,具有三元组输出。LED 指示灯和浮动端子设计。10A 和 25A rms 版本。提供交流和直流输入版本。4000V rms 隔离。带有防旋转阻挡层的盖板设计
供应商型号: Q-1-1393030-9
供应商: 期货订购
标准整包数: 50

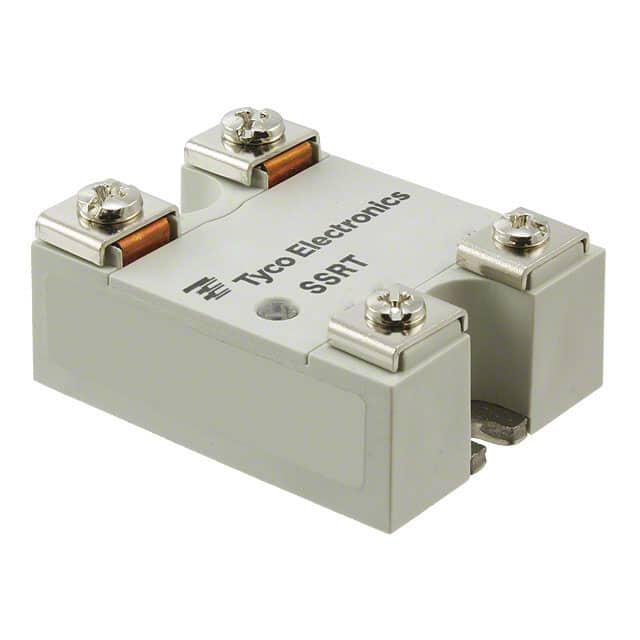

TE CONNECTIVITY 固态继电器 1-1393030-9

1-1393030-9概述

    SSRT-240D10:一款高性能固态继电器

    产品简介


    SSRT-240D是一款“冰球”型固态继电器,具有标准的“冰球”封装,可应用于广泛的交流和直流控制电路。其独特的三端双向可控硅输出(Triac Output)能够实现高精度的开关控制。适用于需要频繁通断负载的应用场合,如工业自动化、家电控制及照明系统等领域。

    技术参数


    | 参数 | 规格 |

    | 控制电压范围 | 90 - 280VAC (AC输入) |
    3 - 32VDC (DC输入) |
    | 必须操作电压(最小值) | 90VAC (AC输入) |
    3VDC (DC输入) |
    | 必须释放电压(最小值) | 10VAC (AC输入) |
    1VDC (DC输入) |
    | 输入电流(最大值) | 25mA (AC输入) |
    20mA (DC输入) |
    | 负载电压范围 | 24 - 280Vrms |
    | 重复阻断电压(最小值) | 600Vpeak |
    | 负载电流范围 | 0.1 - 10Arms (AC输入) |
    0.1 - 25Arms (DC输入) |
    | 单次脉冲电流(最小值) | 100Apeak (AC输入) |
    260Apeak (DC输入) |
    | 关断泄漏电流(最大值) | 5mA (60Hz,120或240Vrms) |
    | 开启时间(最大值) | 8.3ms (60/50Hz,DC输入) |
    40ms (60/50Hz,AC输入) |
    | 关断时间(最大值) | 8.3ms (60/50Hz,DC输入) |
    80ms (60/50Hz,AC输入) |
    | 静态dv/dt(最小值) | 400V/us (AC输入) |
    500V/us (DC输入) |
    | 热阻抗(最大值) | 2.4°C/W (AC输入) |
    1.7°C/W (DC输入) |

    产品特点和优势


    - LED指示灯:方便监控继电器的工作状态。
    - 浮动终端设计:增强了产品的耐用性和可靠性。
    - 多种版本:提供了AC和DC两种输入版本,以满足不同需求。
    - 高隔离度:4000Vrms的输入输出隔离电压,确保安全可靠的操作。
    - 抗旋转保护盖设计:提高了使用的便捷性和安全性。

    应用案例和使用建议


    SSRT-240D在工厂自动化设备、智能家电、工业机器人等领域有着广泛的应用。例如,在工厂自动化设备中,可以用来控制加热元件、电动机或其它高功率负载。为了达到最佳效果,建议将模块安装到一个散热器上,并确保散热器表面光滑、清洁且无氧化。具体安装步骤可参照手册中的建议。

    兼容性和支持


    该产品兼容多种工业标准设备,并得到了专业机构的认可。制造商提供了详细的技术支持文档和维修服务,以确保用户能够顺利使用并及时解决问题。

    常见问题与解决方案


    - 问题1:模块温度过高怎么办?
    - 解决方案:确保安装到合适的散热器上,并涂抹热导化合物以提高散热效率。

    - 问题2:启动时间过长?
    - 解决方案:检查输入电源是否稳定,如果问题依旧,请参考手册中的更详细故障排查指南。

    总结和推荐


    SSRT-240D以其卓越的性能和多样化的设计赢得了市场的认可。其高隔离度、抗旋转保护盖以及广泛的工作温度范围使其成为工业控制领域的理想选择。我们强烈推荐这款产品用于各种需要频繁开关的高功率负载控制场合。

1-1393030-9参数

参数
输出类型 AC,过零
负载电压 24V~280V
输入电压 280V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
长*宽*高 57.75mm*46.6mm*36.5mm
安装方式 底座安装,螺纹安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

1-1393030-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1393030-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY 1-1393030-9 1-1393030-9数据手册

1-1393030-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
